干货分享 三种常用的三极管开关电路总结

三极管开关电路作为工程师们平时最长应用的电路系统之一，具有设计简单、应用范围广泛等特点，对于很多新人工程师而言，掌握了三极管开关电路的相关设计知识，对于日后的产品设计和研发调试都有很大的帮助。在今天的文章中，小编为大家总结了三种常用的三极管开关电路图，下面就让我们一起来看看吧。

灵敏光控三极管开关电路

图1

上图中，图1所展示的是一种常见的三极管开关电路，这一电路也被称为灵敏光控光敏电路。这一电路系统在设计时主要采用了达林顿型光敏三极管作敏感元件，所以对弱光较敏感。该电路适用于对反射光信号的检测。在图1所示电路中，其工作原理是当达林顿型光敏管受到光照后，其内阻减小，使2脚电位下降，当降为（1/3）Vcc时，3脚输出高电平，此时继电器释放。

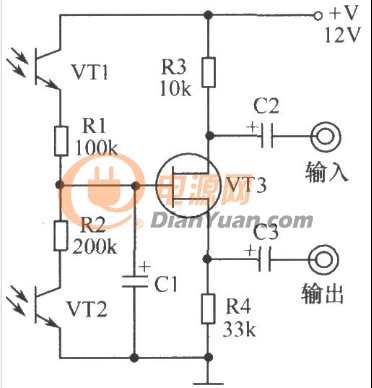

光控电位器三极管电路

图2

上图中，图2所展示的是一种常用的光控电位器三极管电路，在这一电路系统中主要使用光敏三极管作为主要元件。当使用激光笔做光源照射光敏管VT1时，沟道电阻减小，音量提高。若照射VT2，则音量降低，从而实现了光控音量调节。在该系统中，当电位器每次开机时，VT3管的G极电位为0V，沟道电阻为最大值，音量也就被控制在最小。

上图图2所展示的光控电位器三极管电路是一种单声道控制的电路系统，如果需要同时控制多个声道，只需把场效应管G极并联起来即可。在这一电路系统中，VT3选用3DJ6F或同类场效应管。VT1、VT2使用市售NPN型光敏管即可，C1、C2、C3选用6.3μF/25V钽电解电容。电阻选用1/8W金属膜电阻。

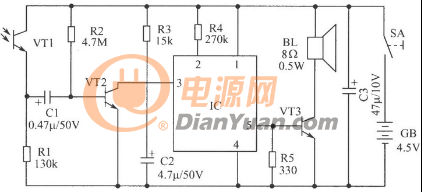

光敏三极管语言电路

图3

上图图3所展示的是一种常见的光敏三极管语言电路，这也是目前应用范围最广的一种三极管开关电路结构。这一电路系统是用光敏三极管进行光控的，它由光控开关和35语音集成电路两部分组成。在这一电路系统中，光敏三极管VT1和晶体三极管VT2，电阻R1、R2、R3和电容C1、C2等共同构成了光控开关电路。语音集成电路IC及三极管VT3、电阻R4、R5等构成语音放大电路。

这一电路的工作运行情况可以总结为：在平时又光源正常照射的情况下，光敏三极管VT1呈低阻状态，晶体管VT2饱和导通，IC触发端3脚得不到正触发脉冲因此不会工作，扬声器无声。一旦当光敏三极管VT1被物体所遮挡，便会产生一负脉冲电压，并通过C1耦合到VT2的基极，导致VT2进入截止状态，IC获得一正触发脉冲而工作，输出音频信号通过VT3放大，推动扬声器发出声响。

以上就是本文为大家分享的三种常见的三极管开关电路设计图及其工作原理，希望能够对各位新人工程师的设计研发工作提供一定的帮助。
