  • 【原创】玩转RCC3-RCC电路设计

    • 【原创】玩转RCC3-RCC电路设计

  • 2011-12-15 22:42

    • cheng111

    LV.0

  • 2.2w

    浏览

  • 141

    回复

  • 0

    获赞

    • 基本要求

    “输入：7.5V AC

    输出：5V DC /0.5A

    效率：75%

    隔离电压：2000V”

    上面的要求是根据一位网友的要求直接拿来使用 的。



    效率要求在75%，这个难度有一个点大，主要原因是输入为交流，需要整流桥，一般的整流器损耗比较大。由于效率的要求就是用肖特基二极管来做整流之用。



    稍后显示设计过程。

    同是电子工程师，请一定不要吝啬你的赞！

    0人已赞

    编辑 举报

    LV.1

    2946364

    761051

    23

    320841

    说说你的看法

  • LV.

    @

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    取消
    发送

    • 现在还没有回复呢，说说你的想法

    现在还没有回复呢，说说你的想法

    全部回复(141)

  • ncy231

    LV.1

    2011-12-17 19:56

    @qi8903

    我真想知道7.5V交流是用在哪里的
    7.5V AC是输入啊
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949498

    761051

    23

    434623

    取消
    发送
    12

  • cheng111

    LV.1

    2011-12-17 22:05

    @cheng111

    专门做RCC小功率快三年啊，磨都磨得差不多了。呵呵

    1.1      设计参数

    ●  输入电压：7.5VAC

    ●  输出电压：5VDC

    ●  效率：75%

    ●  输出功率：2.5W

    ●  输出电流：500mA。

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949613

    761051

    23

    320841

    取消
    发送
    13

  • cheng111

    LV.1

    2011-12-17 22:06

    @cheng111

    1.1      设计参数

    ●  输入电压：7.5VAC

    ●  输出电压：5VDC

    ●  效率：75%

    ●  输出功率：2.5W

    ●  输出电流：500mA。

    电路图



    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949615

    761051

    23

    320841

    取消
    发送
    14

  • cheng111

    LV.1

    2011-12-17 22:09

    @cheng111

    电路图



    设计工作频率为50KHz。按在最低输入电压时工作频率50KHz计算，取最大占空比D=0.5，则导通时间与关断时间都是10us。

    下面就是初步确定变压器的参数和慈心的选择了。

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949616

    761051

    23

    320841

    取消
    发送
    15

  • 宝子盖

    LV.1

    2011-12-18 10:00

    @cheng111

    设计工作频率为50KHz。按在最低输入电压时工作频率50KHz计算，取最大占空比D=0.5，则导通时间与关断时间都是10us。

    下面就是初步确定变压器的参数和慈心的选择了。

    顶 前辈 辛苦啦

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949784

    761051

    23

    471110

    取消
    发送
    16

  • cheng111

    LV.1

    2011-12-18 10:29

    @宝子盖

    顶 前辈 辛苦啦

    本来昨天可以多传一些的，现在补上。





    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949804

    761051

    23

    320841

    取消
    发送
    17

  • cheng111

    LV.1

    2011-12-18 10:32

    @cheng111

    本来昨天可以多传一些的，现在补上。







    找到ER13的磁芯参数如下：







    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949805

    761051

    23

    320841

    取消
    发送
    18

  • cheng111

    LV.1

    2011-12-18 10:32

    @cheng111

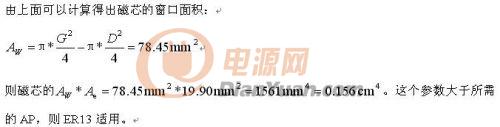

    找到ER13的磁芯参数如下：









    有时候计算出来的参数可以比之前需要的参数小，这样磁芯就小了一点。但是由于体积的原因可能只能使用这么大的磁芯，就可以通过增大电流密度或者增大工作频率来实现。

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949806

    761051

    23

    320841

    取消
    发送
    19

  • cheng111

    LV.1

    2011-12-18 10:34

    @cheng111



    有时候计算出来的参数可以比之前需要的参数小，这样磁芯就小了一点。但是由于体积的原因可能只能使用这么大的磁芯，就可以通过增大电流密度或者增大工作频率来实现。

    这个磁芯的窗口面积是要使用骨架的来计算的，但是我这里没有这个骨架。在网上也没有找到数据手册图。就使用磁芯的计算了。
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949807

    761051

    23

    320841

    取消
    发送
    20

  • cheng111

    LV.1

    2011-12-18 10:39

    @cheng111



    有时候计算出来的参数可以比之前需要的参数小，这样磁芯就小了一点。但是由于体积的原因可能只能使用这么大的磁芯，就可以通过增大电流密度或者增大工作频率来实现。

    选好磁芯了就开始变压器设计了。



    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    2949810

    761051

    23

    320841

    取消
    发送
    21
