  • 3KW三相稳压逆变电源——三相纯正弦逆变芯片HT3117

    • 3KW三相稳压逆变电源——三相纯正弦逆变芯片HT3117

  • 2008-12-03 15:22

    • jenny_zhao

    LV.0

  • 4.5w

    浏览

  • 483

    回复

  • 0

    获赞

    • 该三相稳压逆变电源模块采用 DC/AC/工频变压器 两级功率变换架构,具有过欠压、过流及过热保护功能,控制芯片HT3117,驱动芯片IR2110,该模块采用输入输出隔离的方案.
    一、a)逆变电源模块DC/AC部分

    控制板:170mm、76mm
    功率版:210mm、131mm
    散热片:219mm、149mm、38mm
    加散热片后板子整体高度为:84mm

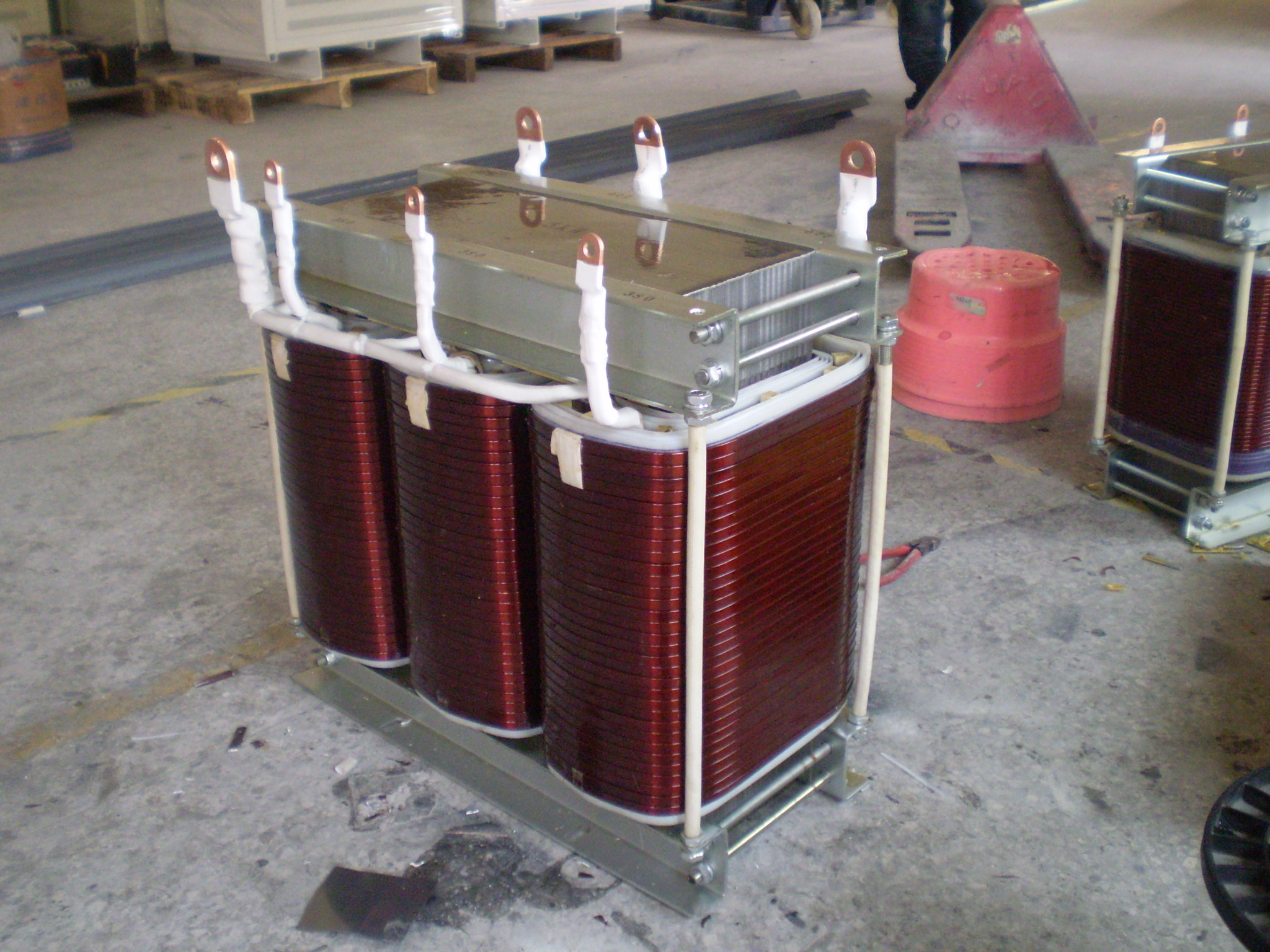

        b)三相工频变压器

    二、1) 输入额定电压:DC48V
        2) 输入额定电流:60A
        3) 输出电压:AC380V
        4) 输出频率:50Hz

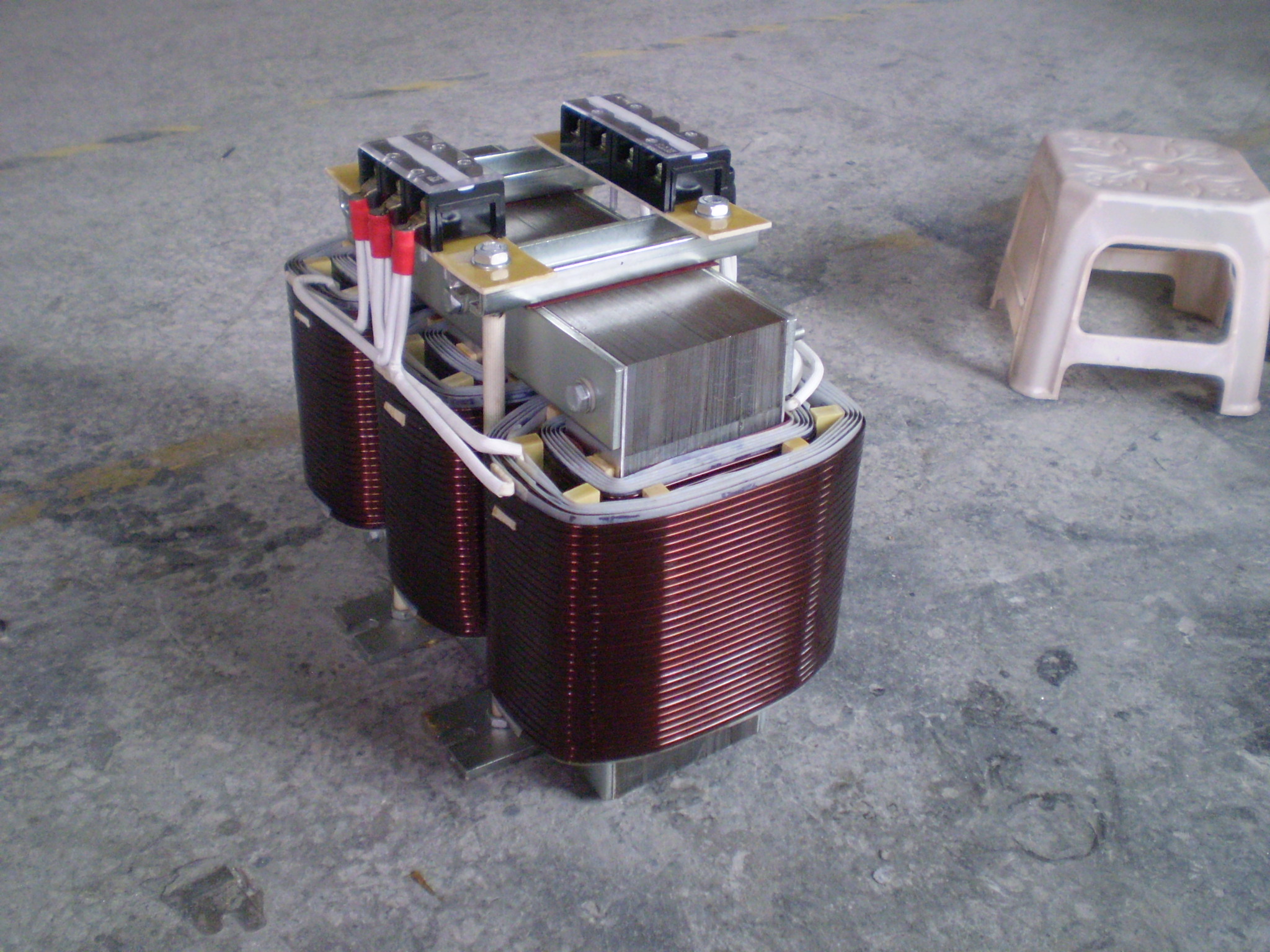

    三、三相工频变压器参数如下:
        现用变压器为1.5KW
        变比:20/380
        原边漏感:141uH
        长宽高分别为:260mm、120mm、230mm
        绕线为铝线,变压器原边是三角型联接,副边是星型联接
    现在板子承受能力最大电流为60A,若想做成更高功率的,原理是一样的,只需更改开关管.
    阻性负载图片:

    三相工频变压器下测得的数据如下表:

    测试波形图片:

    时域波形图:上面为电压波形,下面为电流波形



    空载电压频域波形图:可以看出电压THD为0.4%

    HT3117文档:
    2880381228291600.pdf
