电路名称
RC低通滤波电路（RC Low-Pass Filter）
这是电子学中最最基础的滤波电路，仅用 2 个元件（一个电阻 + 一个电容）就能让低频信号通过、把高频信号"吃掉"。几乎所有电源、音频、传感器电路里都能见到它的身影。
电路图 / 结构示意

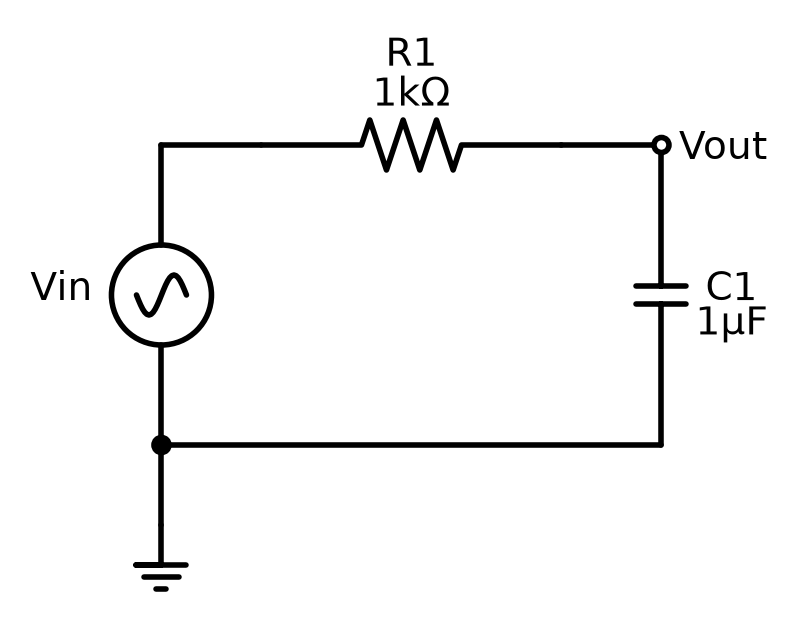

连接关系精炼版：
- 交流/脉冲输入 → 电阻 R 一端
- 电阻 R 另一端 → 输出端 Vout
- Vout 节点 → 电容 C → 接地 GND
- 输出从 Vout 节点取出
核心原理提示： 高频信号"抄近道"通过电容流向地，低频信号只能"老老实实"从输出端出去。

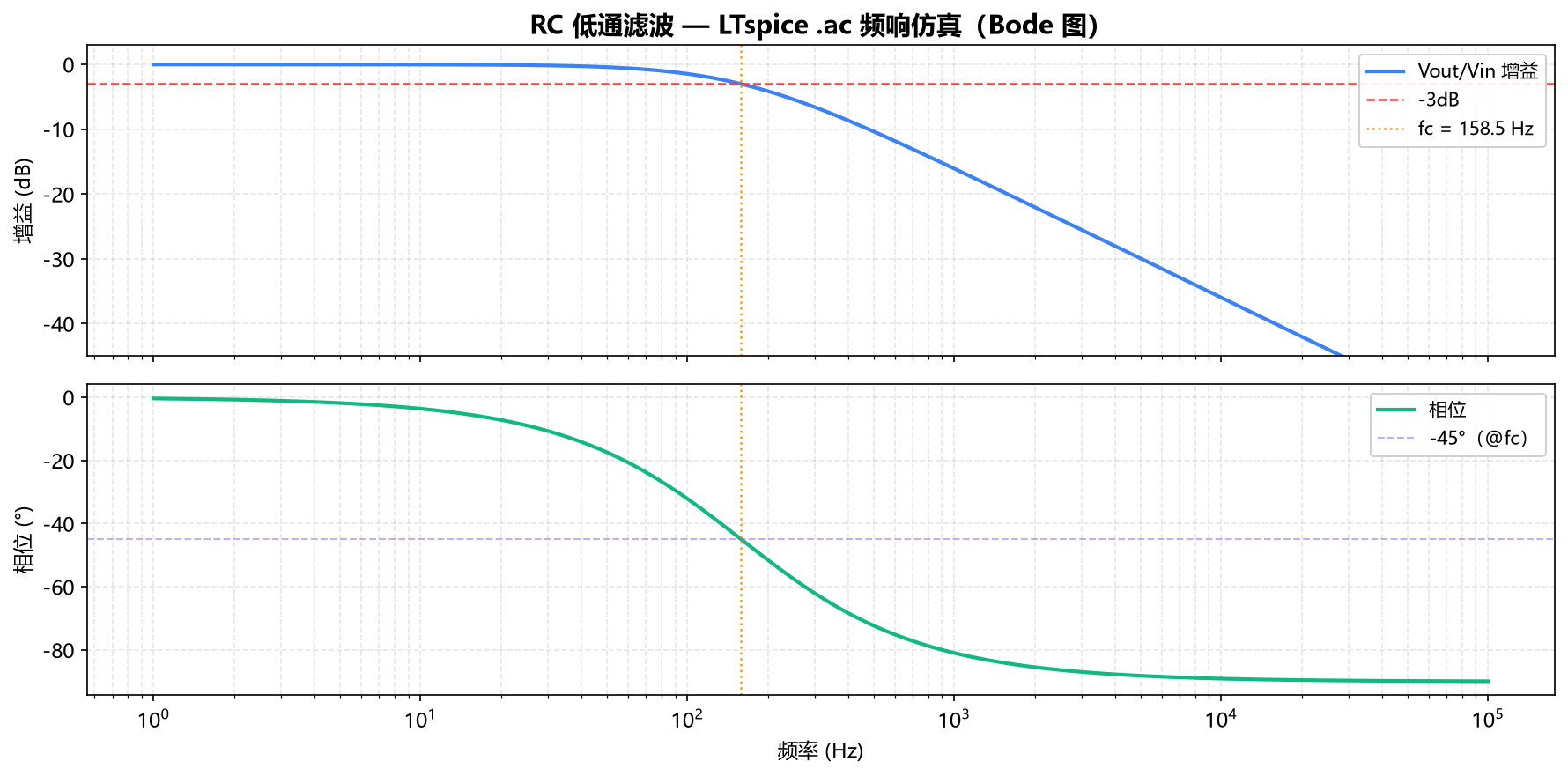

LTspice 频响仿真（Bode 图）
对 RC 低通，最直观的分析是看频率响应——输入不同频率、量输出增益。LTspice .ac 扫描 1Hz~100kHz（参数 R1=1kΩ, C1=1µF）：
关键观察：
频段 增益 相位 物理含义 < 100 Hz ≈ 0 dB ≈ 0° 低频信号几乎无衰减通过 fc ≈ 158.5 Hz -3 dB -45° 截止频率（理论值 159.15Hz，误差 0.6Hz） > 1 kHz -20 dB/十倍频 → -90° 高频信号每十倍频衰减 10 倍（-20dB）
理论值公式：fc = 1 / (2π × R × C) = 1 / (2π × 1000 × 1×10⁻⁶) ≈ 159.15 Hz
仿真参数见
仿真电路/1-RC低通滤波电路.asc，可对照理论公式手算 fc 验证理解。
核心元器件
元件 型号/规格 数量 作用 电阻 R1 1kΩ ×1 限制电流，调节时间常数 电容 C1 0.1μF（陶瓷） ×1 旁路高频信号到地
就这么简单！2 个元件就构成了一个完整的低通滤波器。
通俗工作原理
水桶模型比喻
想象电路是一个 水龙头往水桶里灌水 的系统：
- 电阻 R = 水龙头（控制水流速度）
- 电容 C = 水桶（能存水，但容量有限）
- 输入信号 = 水龙头的开合变化
- 输出信号 = 水桶里水位的多少
频率 发生的事情 输出结果 低频（水流变化慢） 水桶来得及装水 顺利输出 ✅ 高频（水流变化快） 水桶装不下，直接从底部流走 被滤掉 ❌
一句话总结：电容就像"高频的逃生通道"，高频信号通过它流到地，不进输出端；低频信号"走不动"这条路，只能乖乖从输出端出去。
截止频率公式（了解即可）： f = 1 / (2πRC)
典型应用场景
- 音响低音炮：让低频通过，高频"嘶嘶"声被滤掉
- 射频电路：滤除高频干扰，保留有用低频信号
- 电源滤波：让直流通过，滤掉电源里的高频纹波
- 手柄/遥控器：去除按键抖动产生的高频毛刺
互动环节
❓ 今日小思考
如果把 R 从 1kΩ 换成 10kΩ，电路的"低通特性"会怎么变化？是 截止频率变高 还是 变低？为什么？
提示：想想水龙头的口径变粗还是变细，会对水流产生什么影响。
