各位工程师朋友大家好，我是电源网黄亭。随着AI时代的火爆，我们知道AI算力的提升越来越依赖电源技术的支撑。如今，为CPU或GPU供电的电源方案正不断迭代升级，对动态响应性能的要求也日益提高。

今天我们拿到的这块AOS Demo板，正是为CPU或GPU供电而设计的。为了便于观察和测试，这块板子做得稍大一些，但实际上它可以设计得非常紧凑小巧。

AOS提供了相关资料，您可以向官方微信客服索取。本文首先对DEMO进行讲解。

一、DEMO介绍

我们今天要介绍的，正是AOS专为CPU/GPU核心供电设计的DC-DC降压转换器Demo板——AOZ23567。

其核心规格方面，具备4V至28V的超宽输入电压范围（远超传统方案常见的4-16V），支持高达17A的输出电流，输出电压最低可调至0.6V（本Demo设定为0.77V）。控制架构上采用固定导通时间（COT）PWM结合前馈控制，以实现快速动态响应，同时具备低至50ns的最小导通时间，并维持相对恒定的开关频率（约500kHz）。

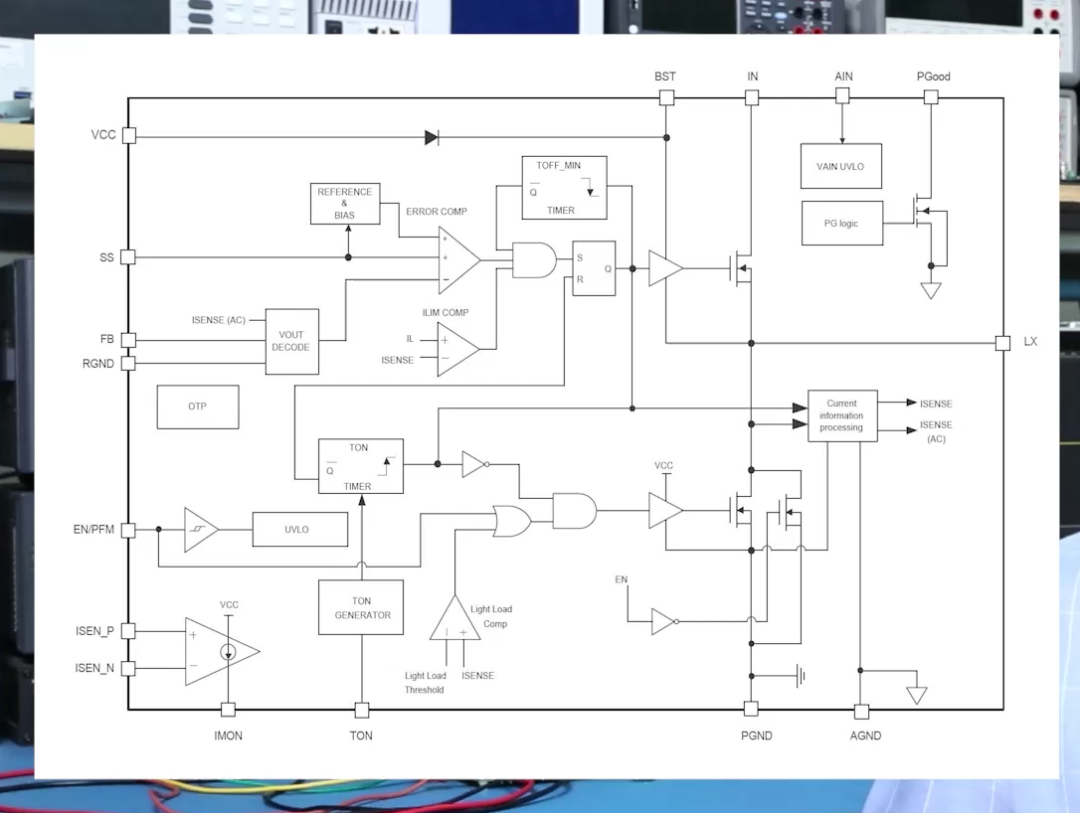

其核心技术亮点：传统COT（恒定导通时间）控制高度依赖输出电容的等效串联电阻（ESR）来提供纹波信号以维持环路稳定，当使用ESR极低的陶瓷电容时系统容易失稳。而AOS的AOZ23567通过专有技术，检测内部低侧MOSFET的电流并将其转化为直流和交流信息解码，即便没有输出电容ESR的辅助，也能显著提升COT控制的稳定性，从而支持全陶瓷电容方案，降低输出纹波并缩小设计尺寸。

AOZ23567支持通过EN引脚电压灵活切换三种工作模式：

当EN电压低于0.6V时芯片关断，无输出；
介于1.3V至2.5V之间时进入强制PWM模式（CCM），适用于对噪声敏感的场景；
当EN电压高于2.5V时则工作在PFM/DCM模式，轻载时自动进入断续模式以提升轻载效率。

二、实测数据

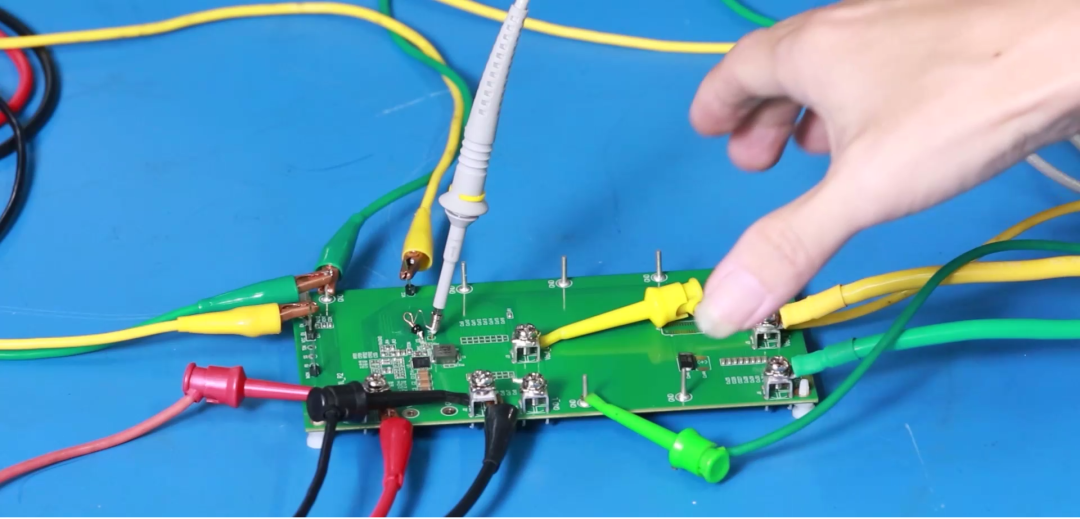

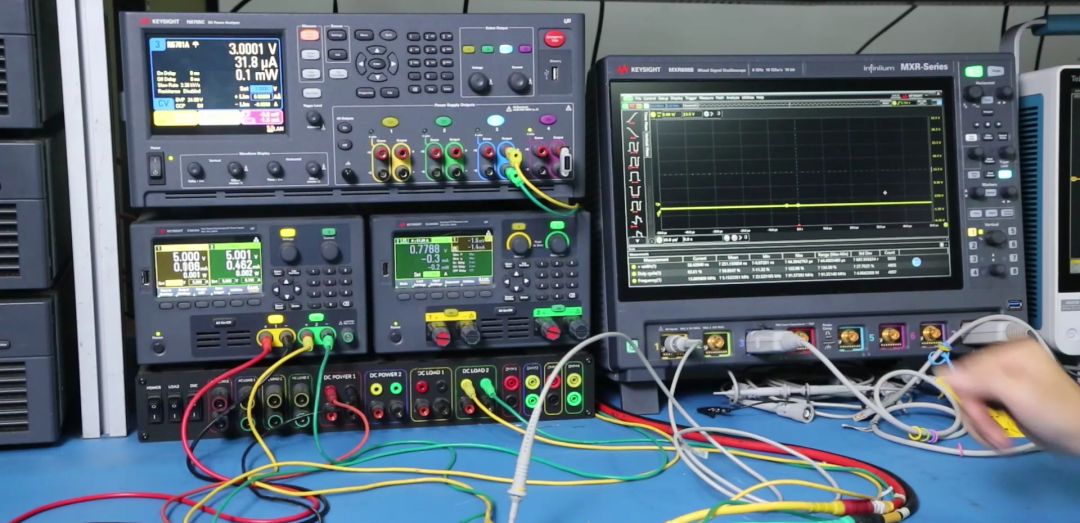

测试环境搭建采用三路独立电源协同工作：第1路为主供电，采用4线Sense模式精确检测输入电压，消除线缆压降误差；第2路提供5V辅助供电以满足芯片工作需求；第3路连接EN引脚，通过调节电压实现三种工作模式的切换。输出端使用电子负载进行拉载测试，其Sense线连接至输出端精确检测电压，同时示波器探头连接至桥臂中点监测开关波形，用于分析占空比、导通时间和开关频率。可调直流电源覆盖4V至28V全输入范围，整个系统按先上辅助电源和主供电、再通过EN引脚控制芯片启动的顺序操作，即可完成各项性能验证。

（一）基本功能验证

启动时先上5V主供电和辅助电源，EN未开启时芯片无输出，给EN引脚供3V电压后0.77V输出电压立即稳定建立。

加载至17A满载时，输出电压稳定在0.768V，控制精度非常高。

输入电压降至4V时芯片正常工作，电流接近4A；升至28V时芯片同样稳定工作，充分验证了其超宽输入范围的适应能力。

（二）极端降压比下的表现

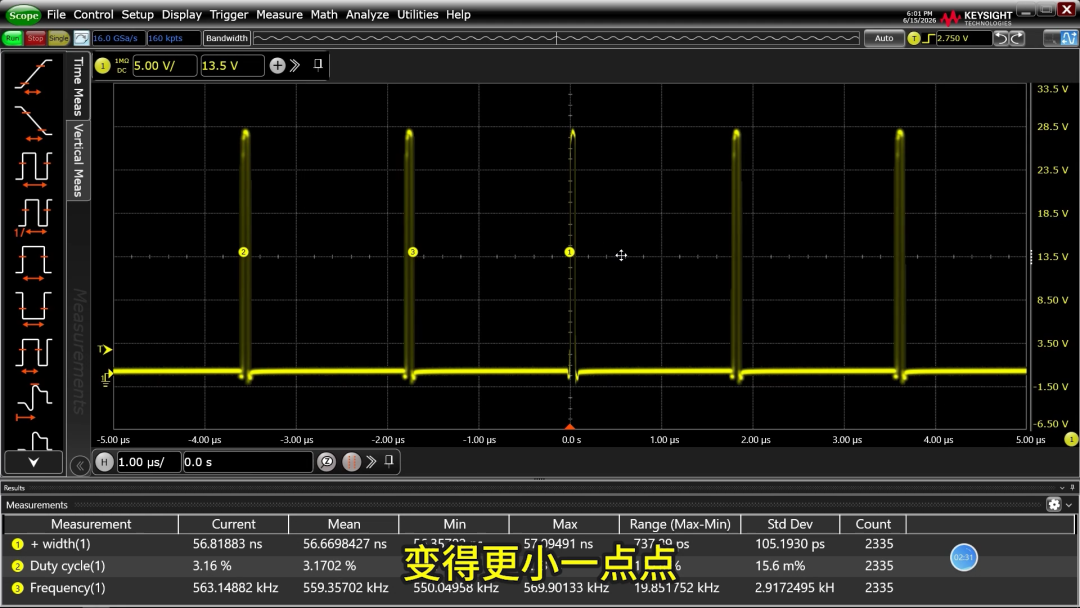

在输入28V、输出0.77V的条件下，降压比超过30倍，示波器测得最小导通时间仅约56ns，对应占空比约3%，开关频率稳定在500kHz以上，充分说明芯片在极高降压比下仍能稳定运行，且频率保持相对恒定。

（三）工作模式切换验证

实际测试中通过调节EN电压和负载电流验证了三种模式：

空载且EN高于2.5V时进入DCM断续模式，波形呈脉冲簇；
将EN调至2V（1.3V-2.5V区间）时切换为强制连续模式（CCM），每个周期稳定开关；
加载至5A时自动进入CCM模式，而负载降至3A时则重新回到断续模式（PFM调频）。

根据应用场景可灵活选择：对轻载效率要求高时优先采用PFM模式，对噪声敏感、需要恒定频率的场合则选用强制连续模式。

（四）效率测试

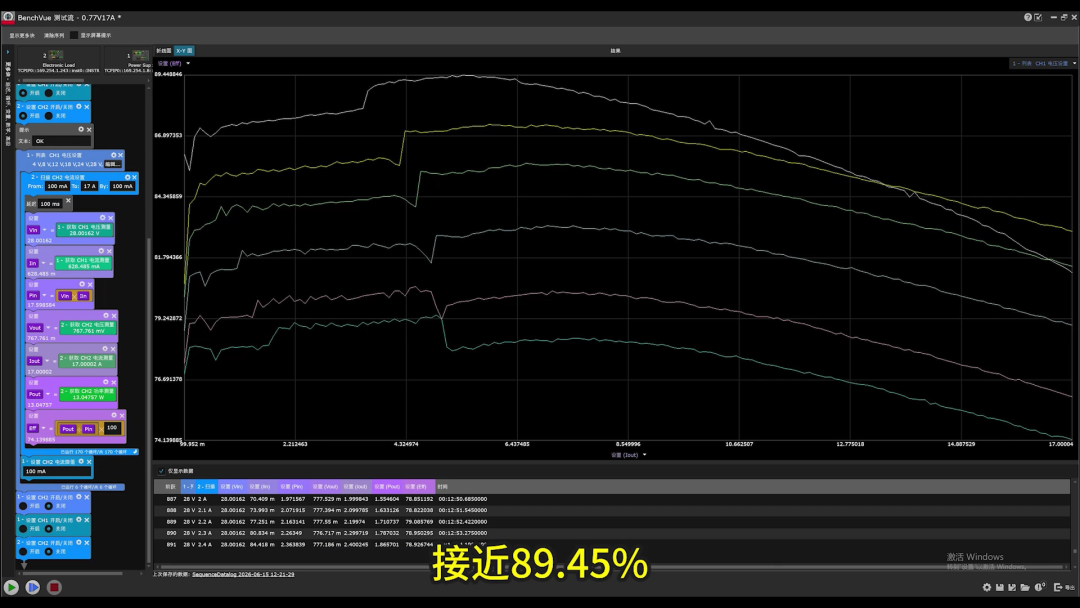

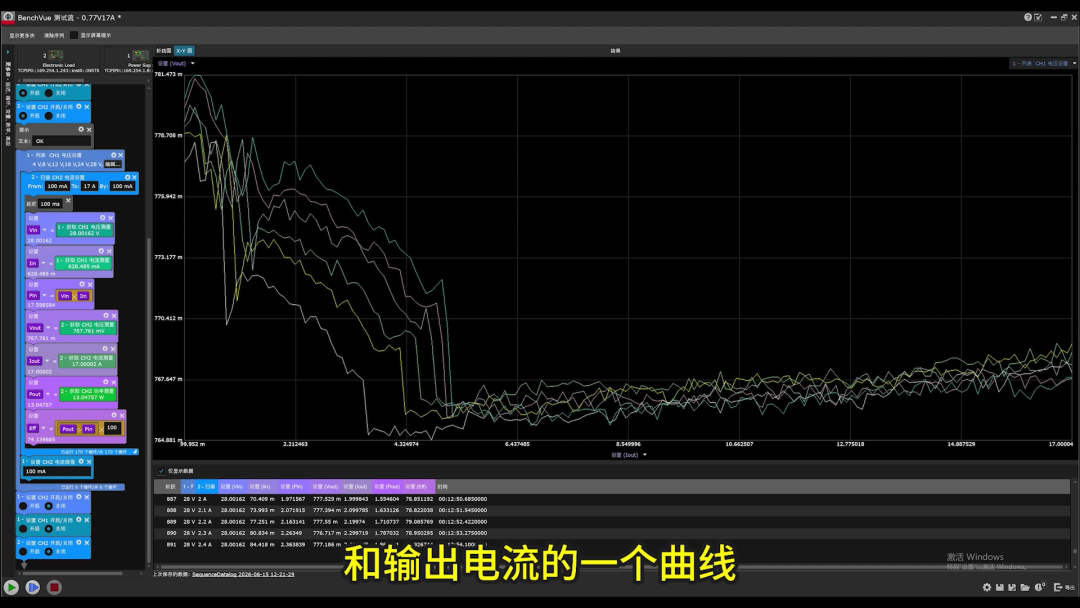

我们扫描了4V、8V、12V、18V、24V、28V六种输入电压下0.1A到17A全负载范围的效率曲线：其中4V输入时峰值效率达89.45%，满载效率为81.8%；12V输入时轻载效率超过82%，重载接近85%；28V输入时峰值约77%，满载仍保持在74%以上。整体来看，低压输入时效率表现优异，峰值接近90%，即使在28V转0.77V这种超过30倍降压比的极端条件下，满载效率仍能保持在74%以上，表现非常出色。
