电源网实验室参考设计栏目今天介绍诚芯微推出的PD 45W GaN 快充方案。本DEMO尺寸为3.06x3.04x2.65cm，体积小巧，由三颗内置MOS的主控芯片、同步整流芯片、协议芯片构成，外围元件大幅精简，布局紧凑。
该方案提供完整的技术支持，包括原理图、PCB、BOM及变压器规格书。您可以向官方微信客服索取。
本文首先对DEMO进行讲解，然后进行上电评测。文章的小视频版本可以访问：
一、DEMO实物图
二、DEMO介绍

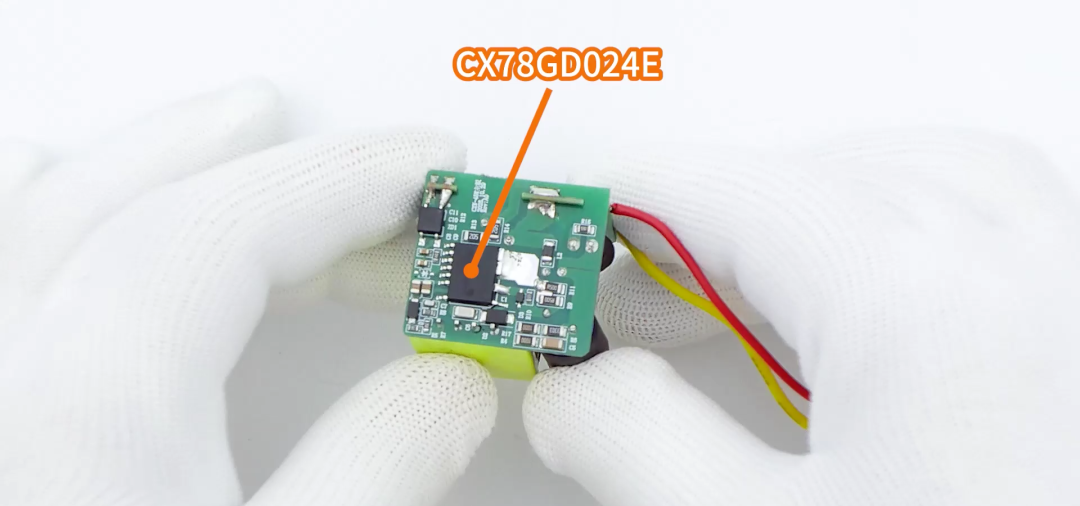

CX78GD024E作为初级主控，负责将交流整流后的高压直流转换为高频脉冲，通过变压器传递能量。它采用准谐振模式，内置D-Mode GaN功率管，并集成多种增强功能与全面保护。

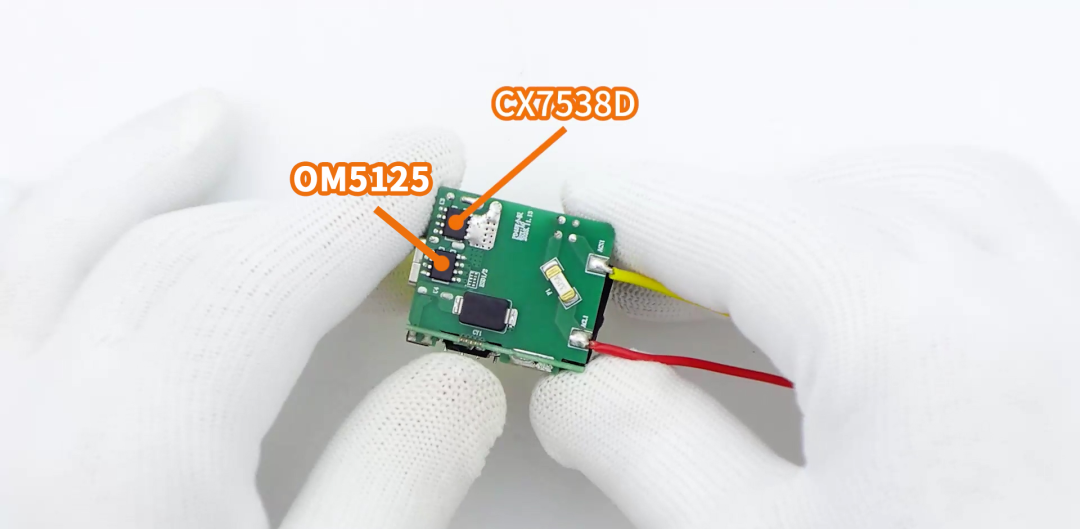

CX7538D负责次级同步整流，取代传统肖特基二极管，大幅提升转换效率。它内置低阻抗NMOS，通过检测集成MOSFET的源漏电压来决定其开关状态，支持多种工作模式，具备超快关断延时，低静态电流，确保全负载范围高效运行。
OM5125作为协议控制器，负责与设备握手快充协议，动态调整输出电压电流，并反馈给初级侧进行精确控制。它支持全主流快充协议，内置功率管与检流电阻，集成CV反馈与超功率技术，并配备全面保护功能，确保充电安全高效。
本DEMO板的核心亮点不仅是采用三颗芯片完成从AC到DC的全链路控制，更在于这三颗芯片颗颗内置MOSFET，且全部出自诚芯微，为方案采购提供了真正的便捷与保障。
三、实测数据

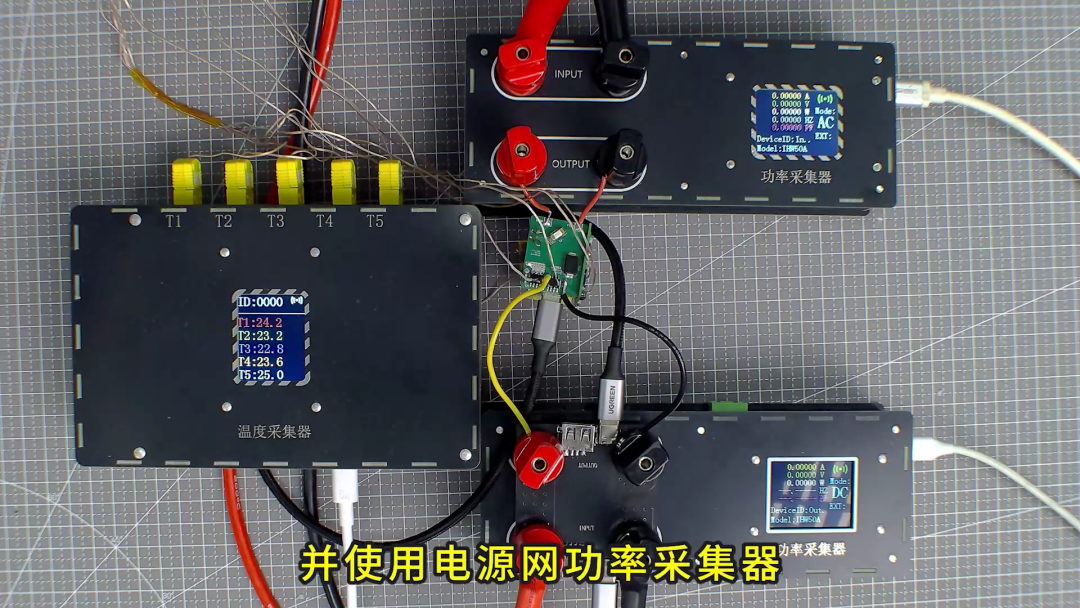

接下来，我们使用电源网功率采集器与温度采集器进行上电实测，看看这套PD 45W方案的效率和温升表现。
（一）效率测试
我们在120Vac和220Vac输入下，将输出依次设为5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A五个档位。每个档位分别带载10%、50%、100%，由功率采集器实时记录效率数据。

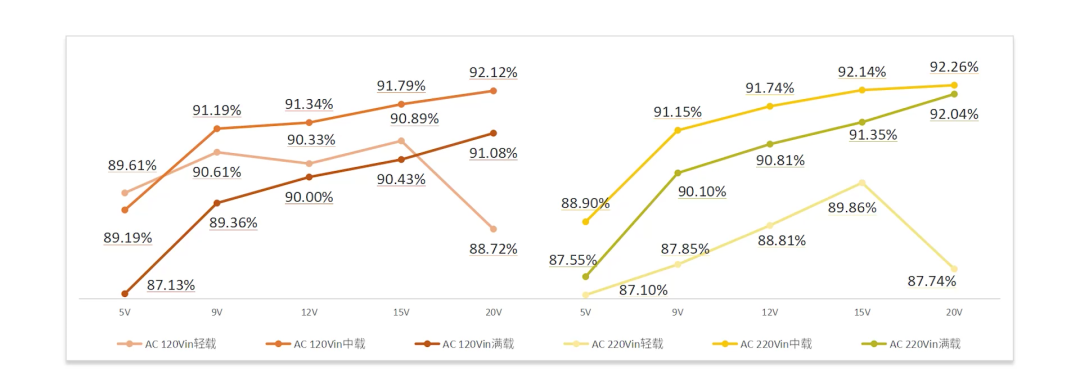

测试结果表明，该DEMO在不同输入电压和输出电压下均表现出良好的转换效率。220Vac输入时整体效率优于120Vac，各电压点满载效率在87%-92%之间；输出电压为15V-20V时效率最高，中载可达92%以上；5V低压输出时，效率略有下降，但仍在87%以上。整体效率表现均衡，符合能效六级。
（二）温度测试
我们分次使用120Vac和220Vac作为输入，在室温24℃的自然散热环境中，输出20V满载45W连续运行30分钟，在整流桥、初级主控芯片CX78GD024E、同步整流芯片CX7538D、协议芯片OD5125及主变压器处布置温度探头，记录温升变化。

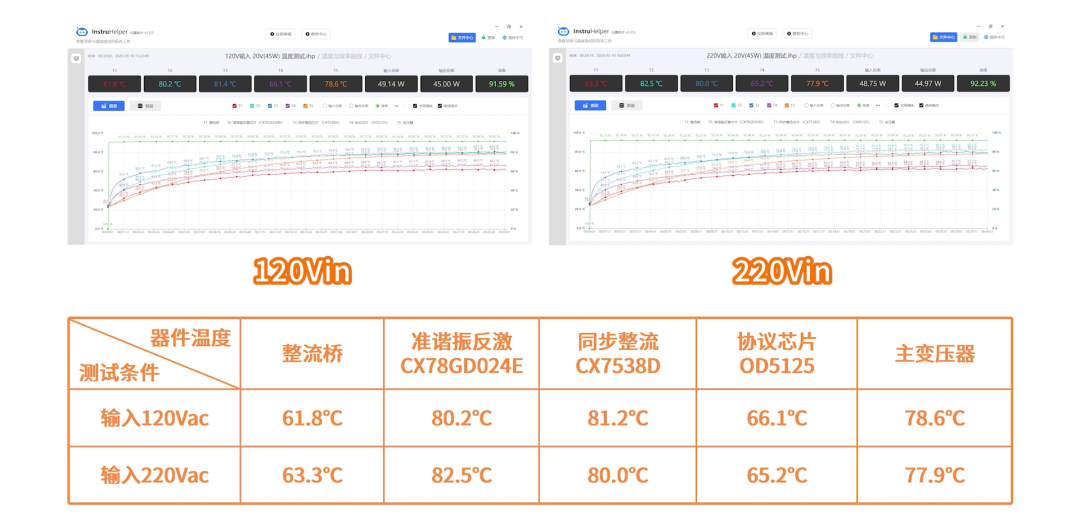

从温升数据来看，集成GaN的CX78GD024E芯片温升控制在合理范围内，整个方案在自然散热以及紧凑设计下依然保持良好的热均衡性，满足长时间快充应用的要求。
综合来看，诚芯微45W GaN方案有三点值得关注：
一是集成度高，CX78GD024E将GaN功率管与控制集成一体，OM5125集协议、VBUS开关、电流检测及反馈环路于一身，外围大幅精简；
二是协议全，OM5125覆盖市面主流快充协议，一颗芯片解决多种设备兼容问题；
三是效率与温控均衡，GaN+QR+SR的组合在全电压范围内表现稳定，温升可控。
这套方案尤其适合对体积、效率和协议兼容性有要求的快充适配器、排插充电模块等应用场景。
