MPS最新的140W PD方案，你绝对会感兴趣！它里面有非常多的创新的地方，我从原理、实测数据、样品申请，一次性给你讲清楚。

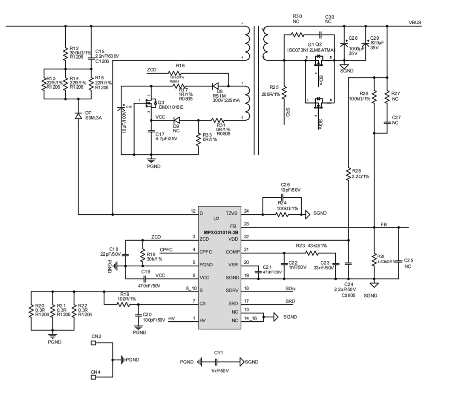

先看看ZVS反激部分：
它把MPXG2101的原边反激控制和副边同步整流控制做到一颗芯片里面了。要做到这一点可不容易，芯片横跨原边和副边，需要克服巨大的压差，对芯片工艺的挑战巨大，当然收益也巨大。
我详细介绍一下这颗芯片的亮点：
1. 芯片高度集成，不但集成了原边氮化镓MOS，还集成了副边的同步整流，这种副边不需要独立的SR芯片的做法，非常方便。
2. 原副边协同可以让输出电压更稳定，可以做到兼顾PSR和SSR的优点，对输出电压的同时，做好稳压和补偿。
3. 原副边协同可以让ZVS判断更精准，ZVS做得更好。为了追求更好的ZVS，很多人不得不采用相对复杂的AHB电路。
4. 芯片副边反馈采用容隔离技术，没有光耦和431，节省了成本。
你可能在想，副边SR控制器都集成了，要是能把SR MOS也集成，那不就无敌了吗？真相是2100系列有两个版本，上图这是B版本大功率的，还有一个A版本是小功率的。A版本把副边的MOS也集成了，适用于65W以内的小功率的应用，所以大家做65W以内的PD，原来需要两颗芯片，两颗MOS，现在一颗芯片搞定。MPS这个方案有多香，想想就激动。
再看PFC的部分：

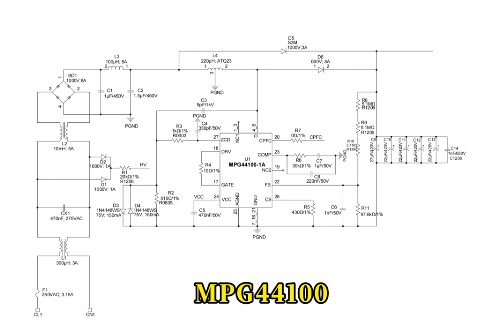

PFC的部分采用的是MPG44100芯片，它也很有特点。
1. 采用多模式控制，DCM/CRM自适应，从而实现轻载、重载效率都很高。
2. 集成了内部氮化镓MOS
3. 无需Sense电阻，内部集成了电流采样
4. ZCD检测无需辅助绕组，节省加工成本
DEMO整体结构精致漂亮，用料扎实，布线工整。

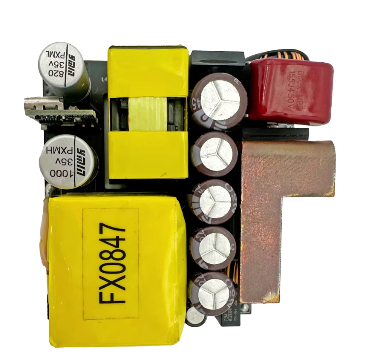

正面

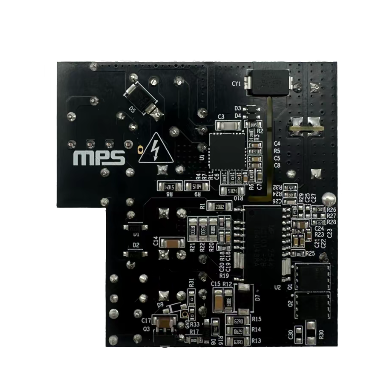

背面

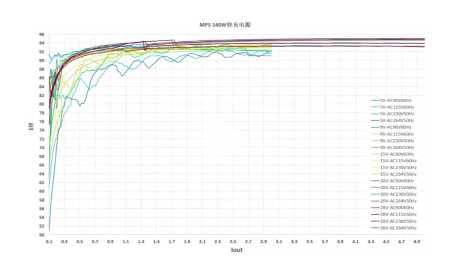

再来看一下实测数据，这个是电源网深圳实验室对样机进行的系统性效率扫描，扫描了20种输入输出组合，真正做到360度无死角。
结论就是轻载、重载效率都很高，最高效率达到了95%。

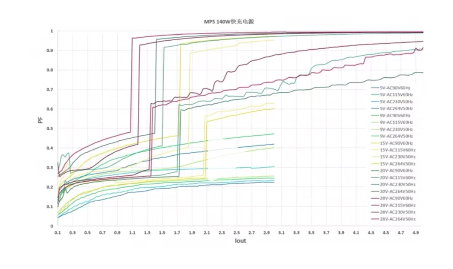

下图是PFC曲线，同样也是360度扫描。

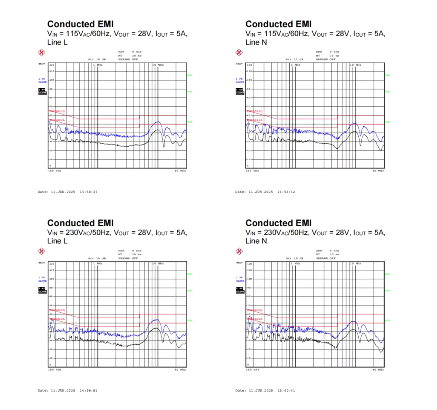

这里有个特别牛的地方。就是方案在轻载的时候会主动关闭PFC，这样既符合安规要求，又提高轻载效率。这个方案是过了EMI的，这个图是引用的是MPS DEMO规格书里面的数据。
