大家好，欢迎来到电源网实验室参考设计栏目！
今天，我们为大家带来的是新际科技XPM82130 Advanced CoT拓扑的DC-DC 降压方案。该方案提供了完整的技术支持资料，包括原理图、PCB规格书等。您可以向官方微信客服索取。
本文首先对DEMO进行讲解，然后进行上电评测。文章的小视频版本可以访问：
一、DEMO实物图
二、DEMO介绍

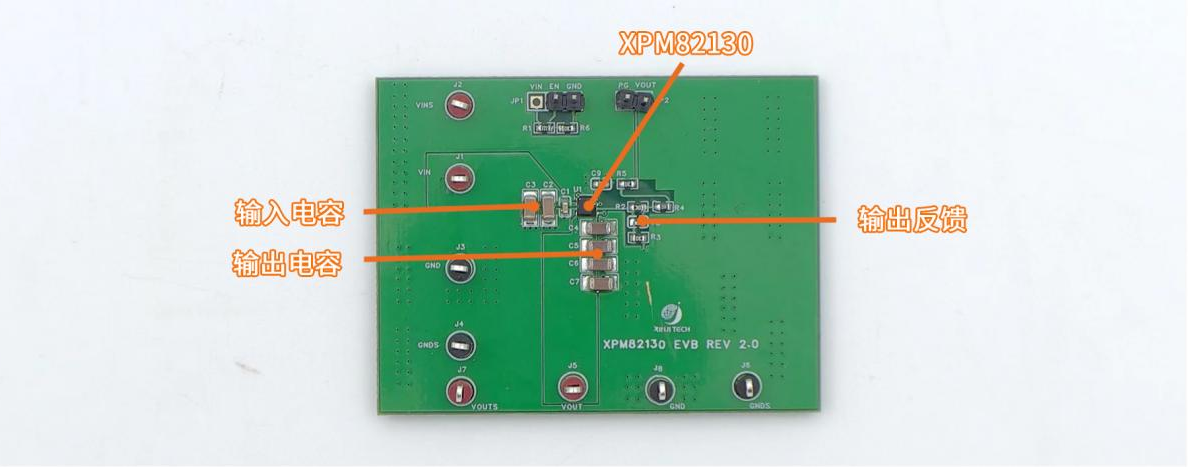

本DEMO板的核心是中央这颗XPM82130。它把同步降压转换器和电感全部集成在芯片内部，外围只需要输入电容、输出电容和反馈电阻。而它的封装尺寸为3.0x2.8x1.4mm，相当于一颗1206电容（3.2x1.6x1.6mm）的大小。
XPM82130支持4.5V到17V的输入电压范围，可连续输出3A电流，输出电压通过外部电阻分压器可在0.9V到6V之间任意调节。一颗芯片覆盖多种电压轨需求。芯片采用高级恒定导通时间（Advanced CoT）控制技术，在实现快速负载瞬态响应的同时，保持输出电压的高精度调节。
在全负载范围内，以固定2MHz频率工作在PWM模式，结合FCCM，输出电压纹波更低，适合对噪声敏感的应用。XPM82130集成可编程软启动、热关断保护，并且可通过EN引脚调整输入欠压锁定阈值。PG（Power Good）开漏输出引脚可监控输出电压状态，方便系统时序控制。基于30x30mm四层PCB测试条件，XPM82130支持-40°C到+125°C的工作温度范围，热阻参数（θJA）为50.2°C/W，满足工业级应用要求。
三、实测数据

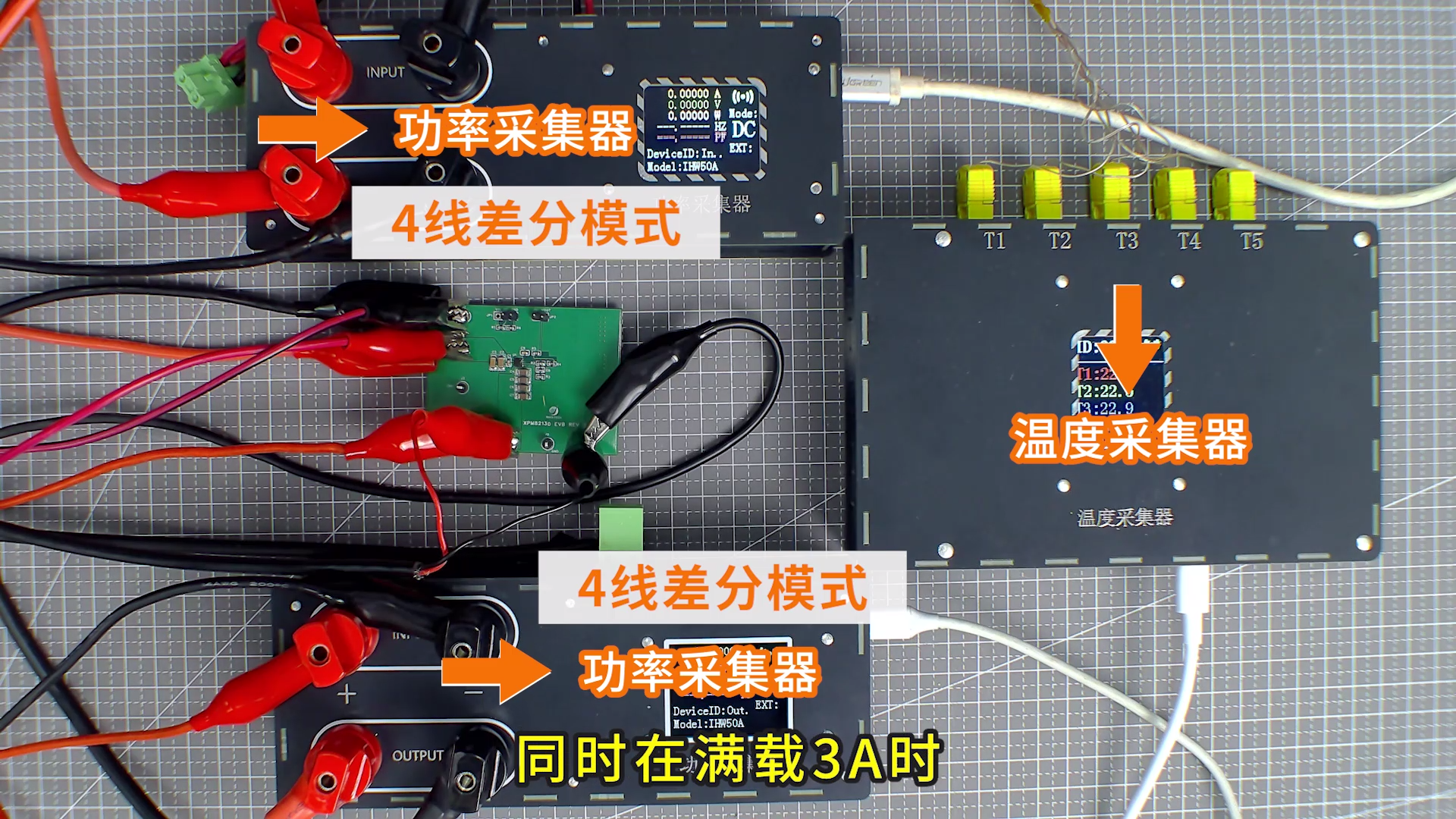

接下来，我们使用电源网功率采集器，设置为4线差分模式以消除导线压降影响，配合温度采集器评估效率与温升。同时，在满载3A时用示波器记录输出电容两端的电压纹波。
首先，我们进行效率测试。本DEMO板固定输出1.6V。测试中分别采用5V、9V、12V三种输入电压，从空载开始，以满载电流3A的10%为步进，逐级增加负载至3A，记录每个负载点下的输入输出参数，最终绘制出效率曲线。

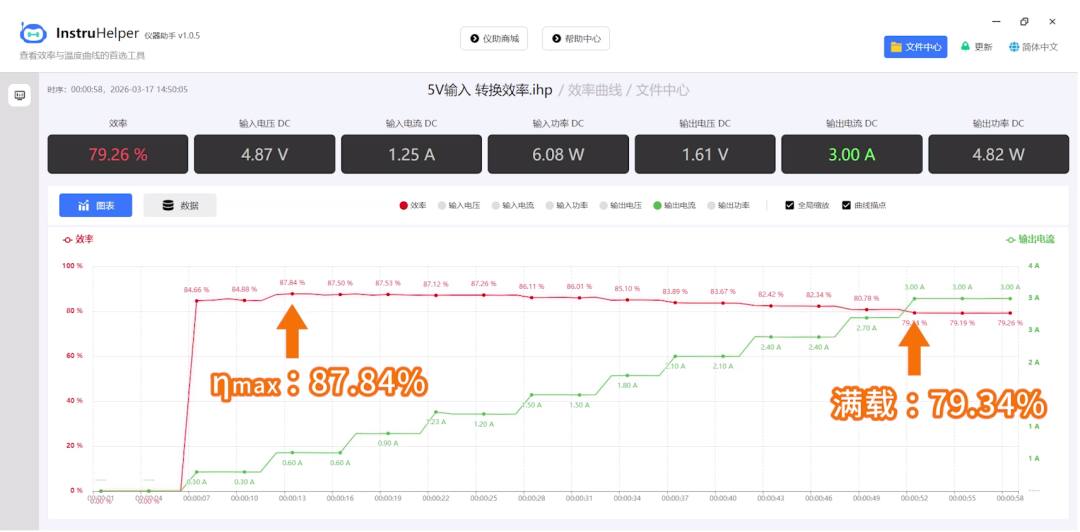

在5V输入电压下，整体转换效率在79.19%到87.84%之间。随着负载增加，效率在0.6A时达到峰值87.84%，满载3A时效率约为79.34%。

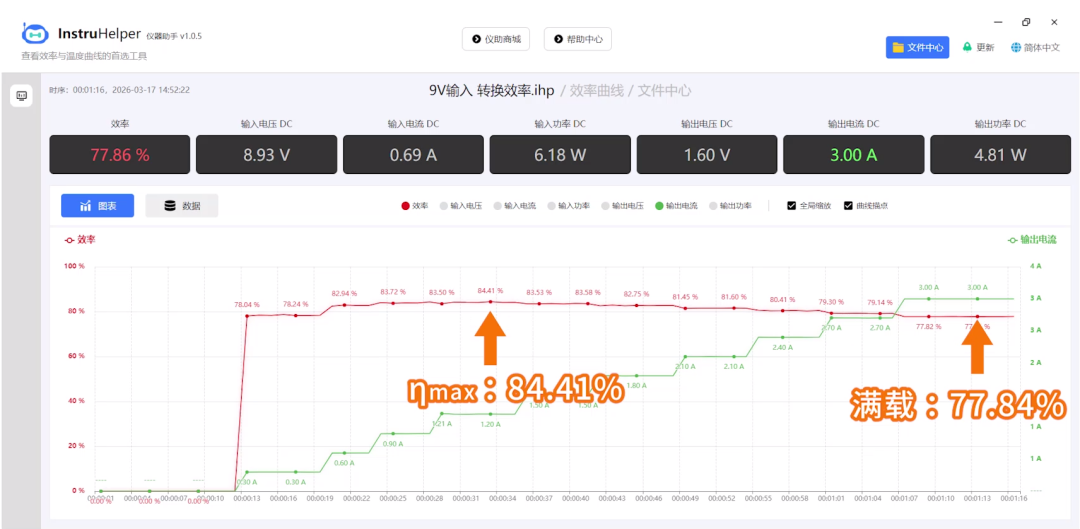

在9V输入电压下，整体效率在77.82%到84.41%之间，峰值效率84.41%出现在1.2A负载点，满载3A时效率约为77.84%。

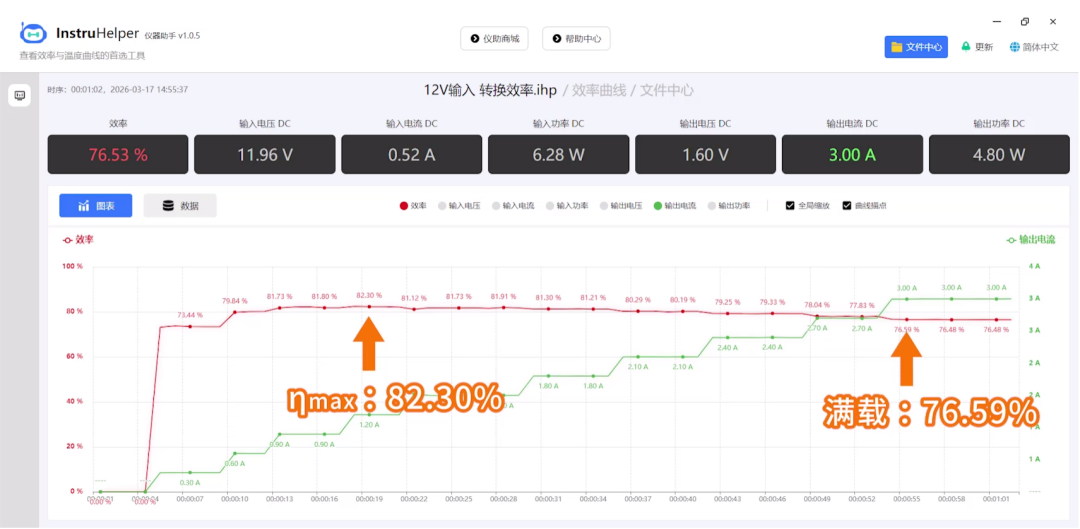

在12V输入电压下，整体效率在73.44%到82.30%之间，峰值效率82.30%出现在1.2A负载点，满载3A时效率约为76.59%。
最后，我们来看满载3A时输出电压的纹波。

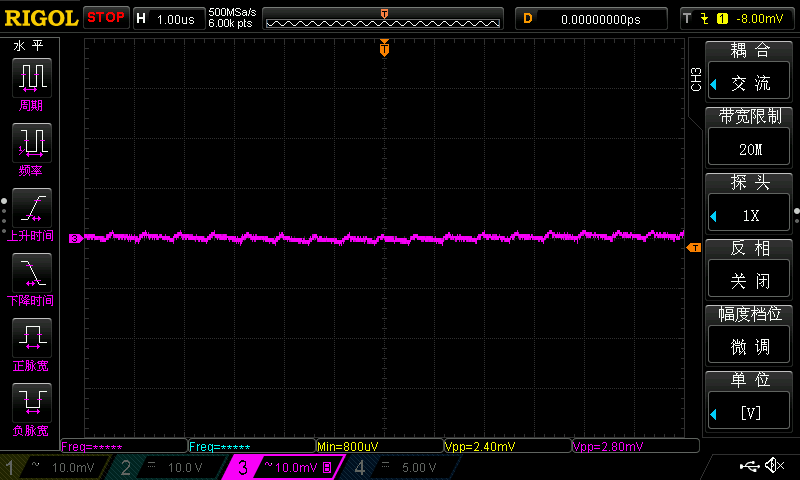

在5V输入时，经过示波器计算，纹波峰峰值电压为2.4mV。

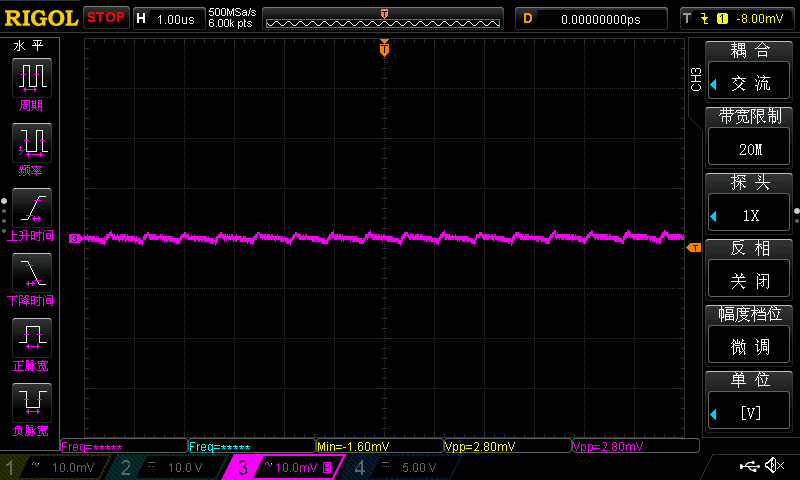

在9V输入时，纹波峰值电压为2.8mV。
在12V输入时，纹波峰值电压为2.8mV。
纹波控制在3mV以内，满足数字核心、模拟前端等敏感电路要求。

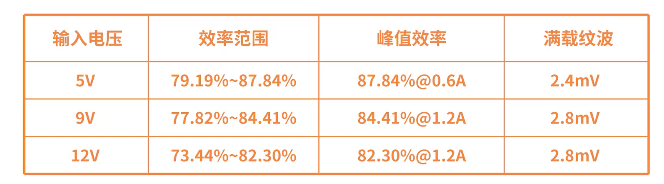

综合来看，新际科技XPM82130 DEMO在5V、9V、12V输入条件下，全负载范围效率表现平稳，峰值效率均达到82%以上，最高可达87.84%。满载3A时，输出电压纹波控制在3mV以内，最低仅2.4mV，满足数字核心、模拟前端等敏感负载的供电要求。
在验证了效率性能后，我们进一步评估其热管理能力。
在室温22℃环境下，我们在XPM82130边缘打上温度探头，分别以5V、9V、12V输入，满载3A连续运行30分钟。
结果显示：

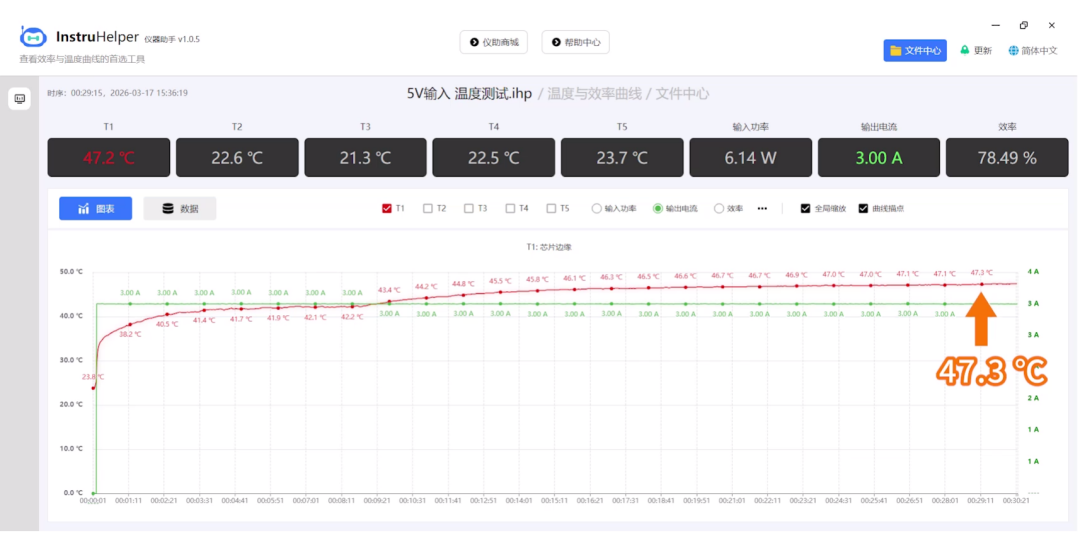

5V输入时，芯片附近温度稳定在47.3℃左右。
9V输入时，芯片附近温度升至49.3℃。

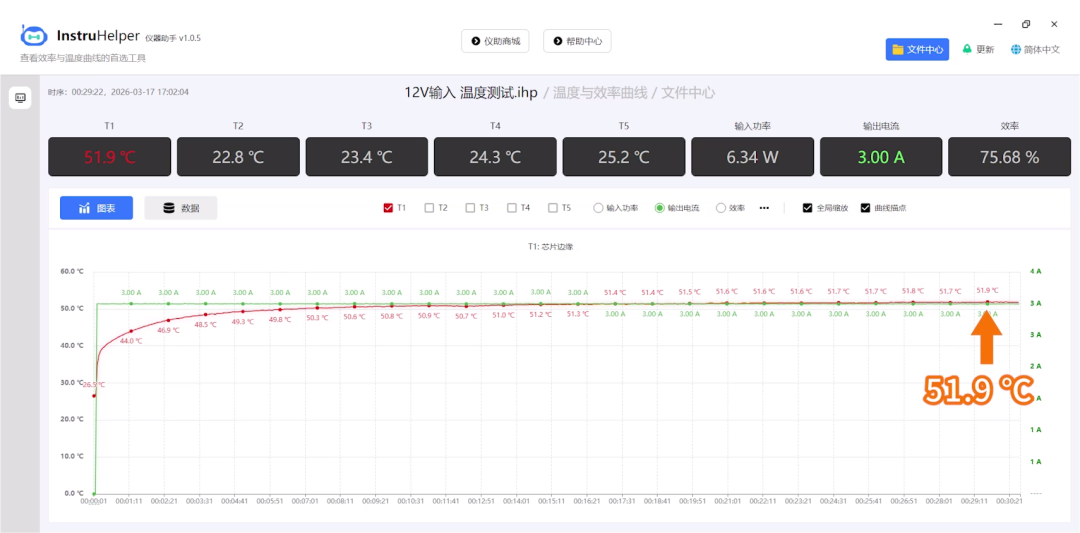

12V输入时，芯片附近最高温度约为51.9℃。
整体温升控制在合理范围内，即便在12V输入下，芯片表面温度也仅上升约30℃，表现出良好的热管理能力。
总结来说，新际科技XPM82130以其卓越的Advanced CoT拓扑、极小的体积、极简的外围、极低的纹波、快速的瞬态响应和完备的保护，成为多电压轨应用的理想选择。无论是通信基站、工业控制，还是FPGA/CPU核心供电，XPM82130都能以极简的外围方案，提供稳定可靠的电源输出。
四、免费申请资料
新际科技为该方案提供了完整的技术支持资料，包括原理图、PCB规格书等。您可以向官方微信客服索取。
申请方式：
添加官方企微，即刻免费领取
