今天推荐两款为大电流而生的高压BUCK方案。分别是元芯半导体提供的12V 10A和12V6A的两个DEMO，这个DEMO做的非常漂亮。

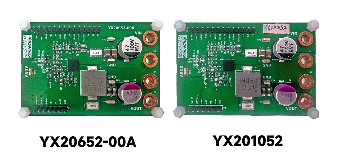

左边这款型号是YX20652-00A，输入是14-60V，输出是12V 10A。
右边这款型号是YX201052，输入是14-80V，输出12V 6A。
右边这款支持的输入电压更高，不过电流也稍微小一点。大家可以根据应用场景进行选择。

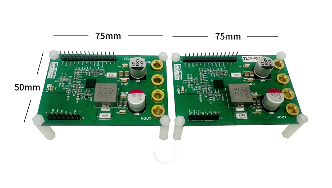

大家可以看到这两款DEMO体积非常小巧，制作比较精良。
元芯半导体的BUCK方案，给人最突出的印象就是高压大电流，10A起步，还有很多方式，能做到更大的电流。

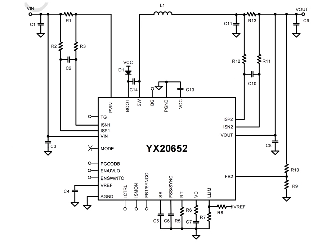

我们先看看YX20652这颗芯片，芯片内部集成MOS，紧凑的体积，却可以输出高达12A的电流。宽输入电压范围在4-60V，宽输出电压范围在2-55V。支持抖频功能EMI好调，芯片频率好调，支持CC/CV模式。
为了支持更大的电流，这颗芯片还做了两个优化：
- 集成了独立的外置MOS驱动，也就是说它还可以驱动外部MOS，以支持更大电流。
- 优化了交错并联模式，就是多个这样的DCDC模块，可以并联工作。轻松实现N乘 10A的效果。
201052和20652类似，就不赘述了。
电源网收录了元芯半导体的这两款方案。接下来，我们会拿到电源网实验室去实测，并免费发放技术支持资料，欢迎大家关注后续报道。
方案的详细资料可以抢先联系官方微信客服咨询或索取。欢迎大家添加电源网官方企微！
