本期为大家介绍东科半导体推出的超小体积平面变压器140W PD方案，尺寸仅为38.58x50.35x38.6mm。本DEMO通过立体结构设计，将平面变压器、AHB控制器、同步整流等核心部件高度集成，构成140W高密度电源方案。
该方案提供了完整的技术支持资料，您可以向官方微信客服索取。
本文首先对DEMO进行讲解，然后进行上电评测。文章的小视频版本可以访问：
一、DEMO实物图
二、DEMO介绍

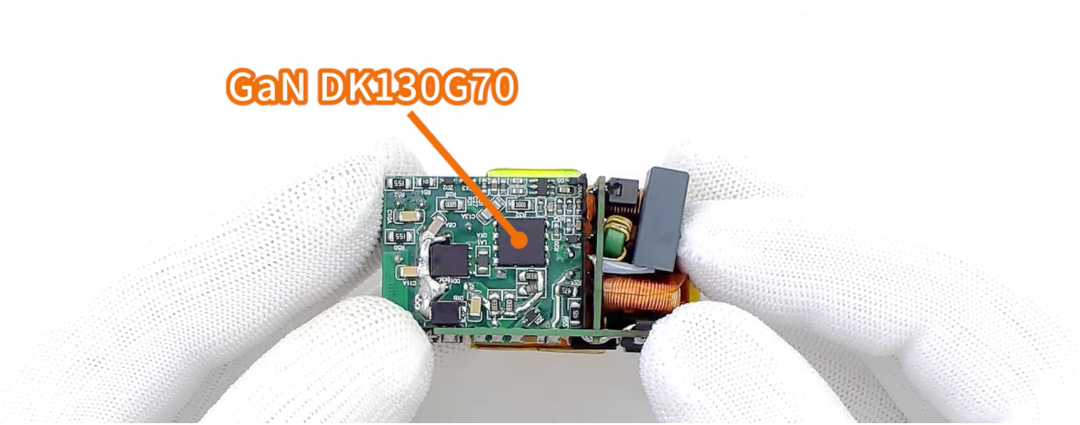

前端采用恒定导通时间控制，无需乘法器即可实现高功率因数与低THD PFC控制器，搭配内置专用驱动、101mΩ低导通电阻的东科氮化镓MOSFET DK130G70，构成高效PFC前端。

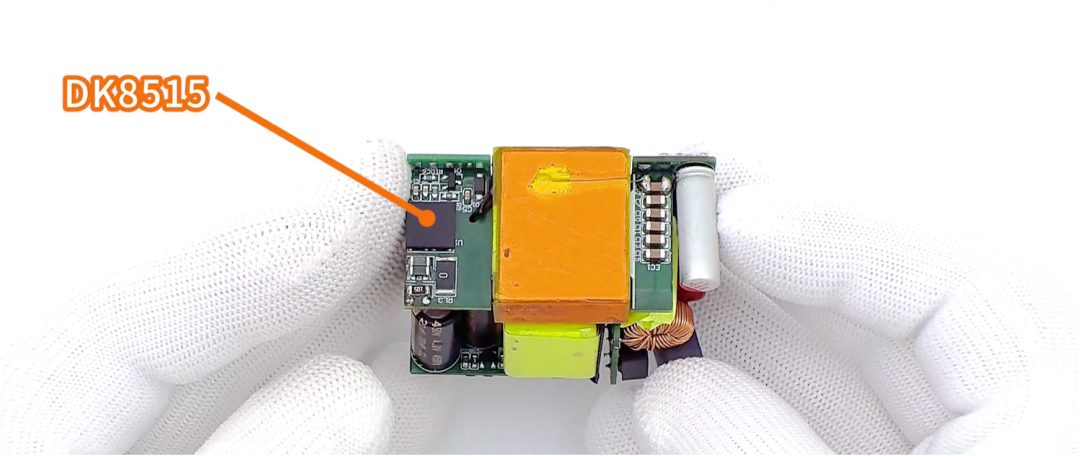

核心功率转换采用集成两颗700V/160mΩ氮化镓功率管的东科AHB控制器 DK8515。其采用基于不对称半桥架构，软开关特性降低损耗并改善EMI。集成高压启动、X电容放电及全面保护功能。
副边采用同步整流设计，最终构成完整的高密度、超小尺寸电源解决方案。
三、实测数据

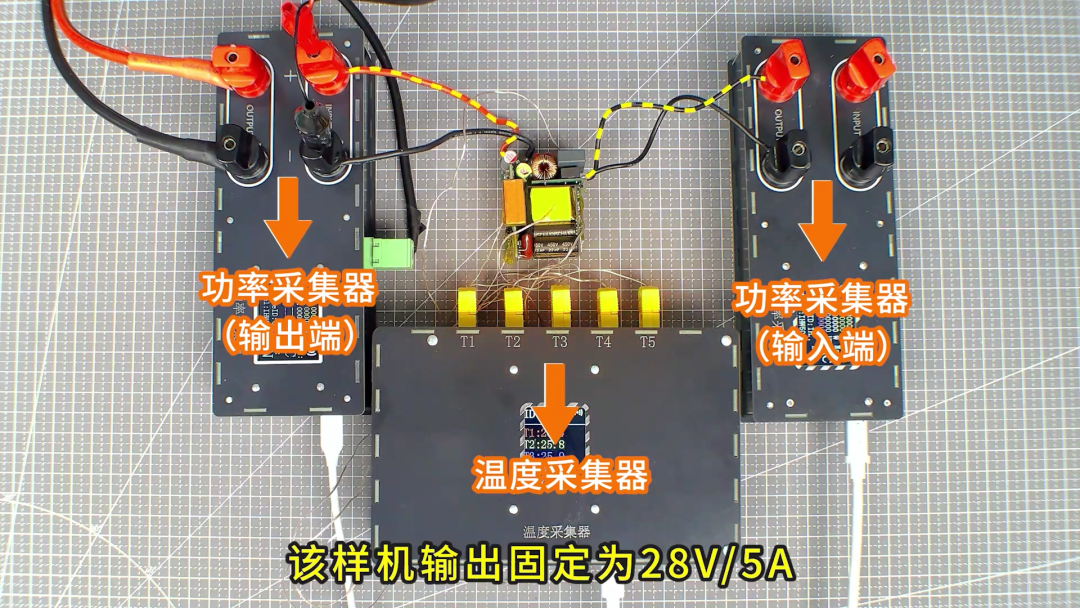

在如此紧凑的布局下，该DEMO的效率与散热表现如何？下面我们使用电源网功率采集器和温度采集器进行上电实测，全面评估该方案。
该DEMO的输出固定为28V/5A。测试时，将输入电压分别设为120V与230V，以1A为步进，从空载逐级增加负载至满载5A，以测绘其在不同输入与负载条件下的整机效率曲线。

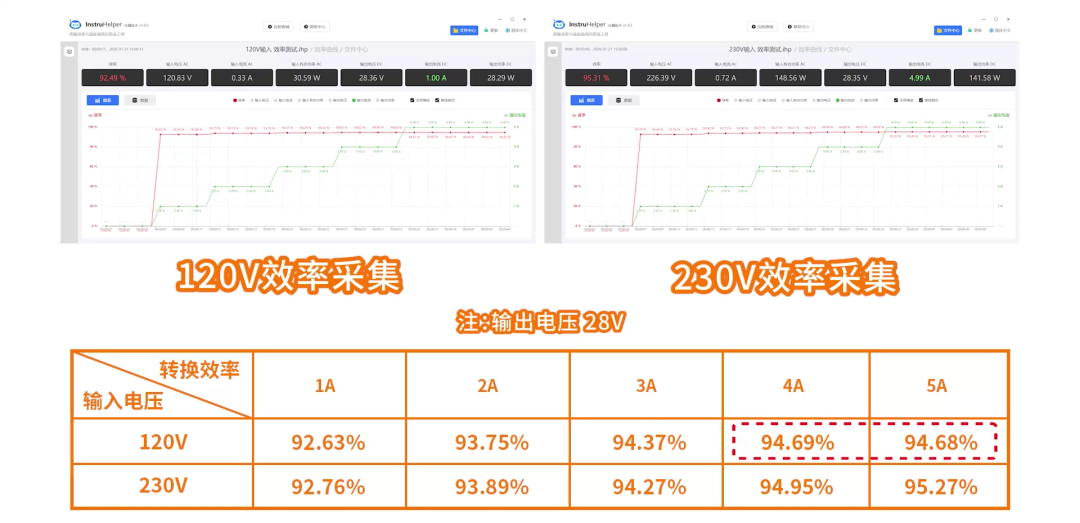

120V输入，带载4A和满载5A的效率都在94.60%以上。其中，带载4A峰值的效率表现最好，最高达94.69%。230V输入时，整体转换效率在92.56%到95.27%之间，其中，满载5A效率表现最好，最高达95.27%。
在验证了其高效率表现后，我们进一步对其温升特性进行测试。
在输入120V与230V，满载5A 140W持续30分钟的条件下进行温升测试。使用NTC探头监测输入桥堆、GaN、DK130G70、Mos管、PFC电感、AHB控制器DK8515和平面变压器的温升情况。

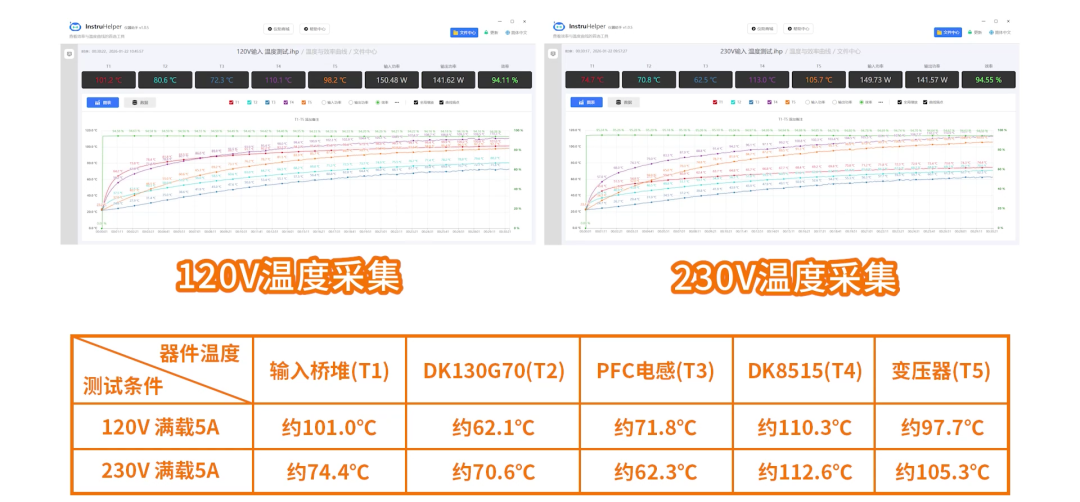

在23℃室温环境下，DEMO自然散热，进行满载温升测试。该电源模块在120V与230V两种常用输入电压下均表现出系统的热管理能力。尽管内部布局极为紧凑，但在满载5A，持续30分钟的严苛条件下，各关键器件温升均得到有效控制。
在23℃室温，无辅助散热的自然对流条件下，DK8515（AHB合封控制器）实测温度达到110℃–113℃，但是低于其130°C以上的过温保护阈值。该温度数据反映了初始样机的散热状态，实际应用中可通过灌胶、结构导热等方式进一步降温，系统过温风险仍然可控。
