摘要
本文介绍诚芯微基于自研 CX78GD024E 反激主控与 CX7601 同步整流芯片的 45W 单 C 口屏显快充 Demo 方案。方案集成了 0.85 寸 128×128 RGB LCD 实时功率显示功能，实现了功率数据可视化，为终端产品提供了差异化的用户体验。整套方案已包含 BOM、PCB Layout 及 UI 固件，支持客户快速导入量产。
一、方案架构
本方案采用"主板 + 协议板"双板分离设计：
● 主板：
● 反激主控 + GaN 驱动：CX78GD024E（诚芯微自研，内置高压启动，多模式控制，适配 GaN HEMT）
● 同步整流：CX7601（诚芯微自研，SOT23-6 封装，外围极简）
● 变压器：ATQ19（PC95 磁芯，Lp=390μH ±5%）
● 功率 MOS：ASDM100R066NQ（100V / 82A，DFN5×6）
● 协议板：
● 协议芯片：MCU + JL7031TA + ME3121（支持 PD3.0 / PPS / QC 等主流协议）
● 显示模块：0.85" 128×128 TFT-LCD
● 屏驱方案：SPI 接口，MCU 直驱
图：45W 屏显 Demo 裸板实拍（主板 + 协议板叠放），可见 USB-C 口、ATQ19 变压器及核心 IC 布局*
二、核心芯片亮点

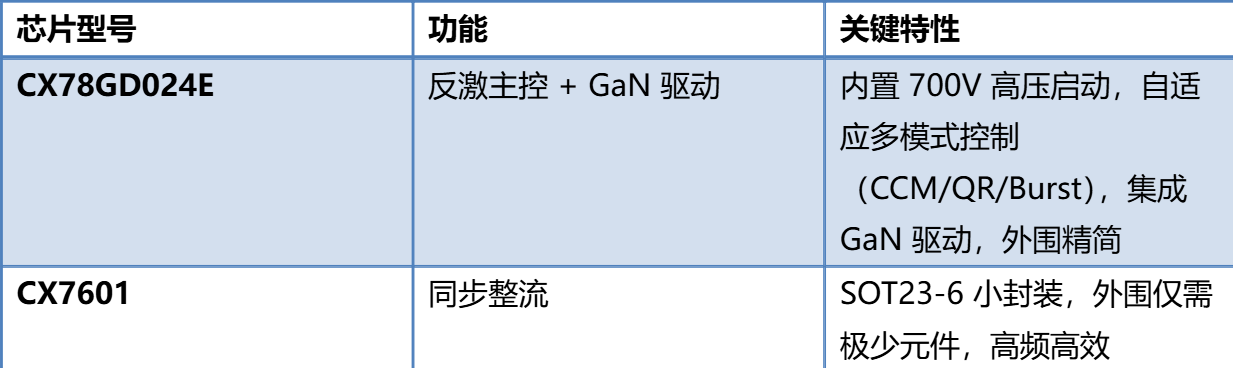

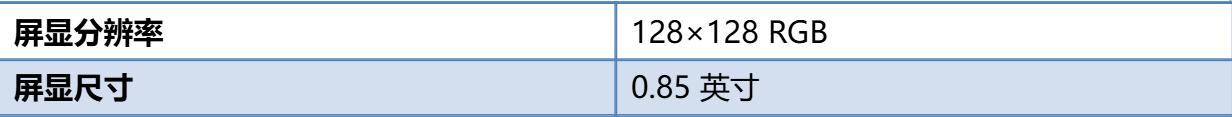

三、屏显系统设计
显示模块采用 0.85" TFT-LCD，分辨率 128×128，通过 SPI 接口由协议板 MCU 驱动。UI 固件支持以下交互场景：
● 待机态：显示卡通形象动画（无负载场景的用户互动）
● 充电态：环形功率表盘 + 实时瓦数数值，功率数据从快充协议通信中实时读取
● 异常态：预留保护告警 UI（过温/过流等）
功率数据采样经 MCU 处理后直接驱动显示刷新，延迟极低，视觉观感流畅。

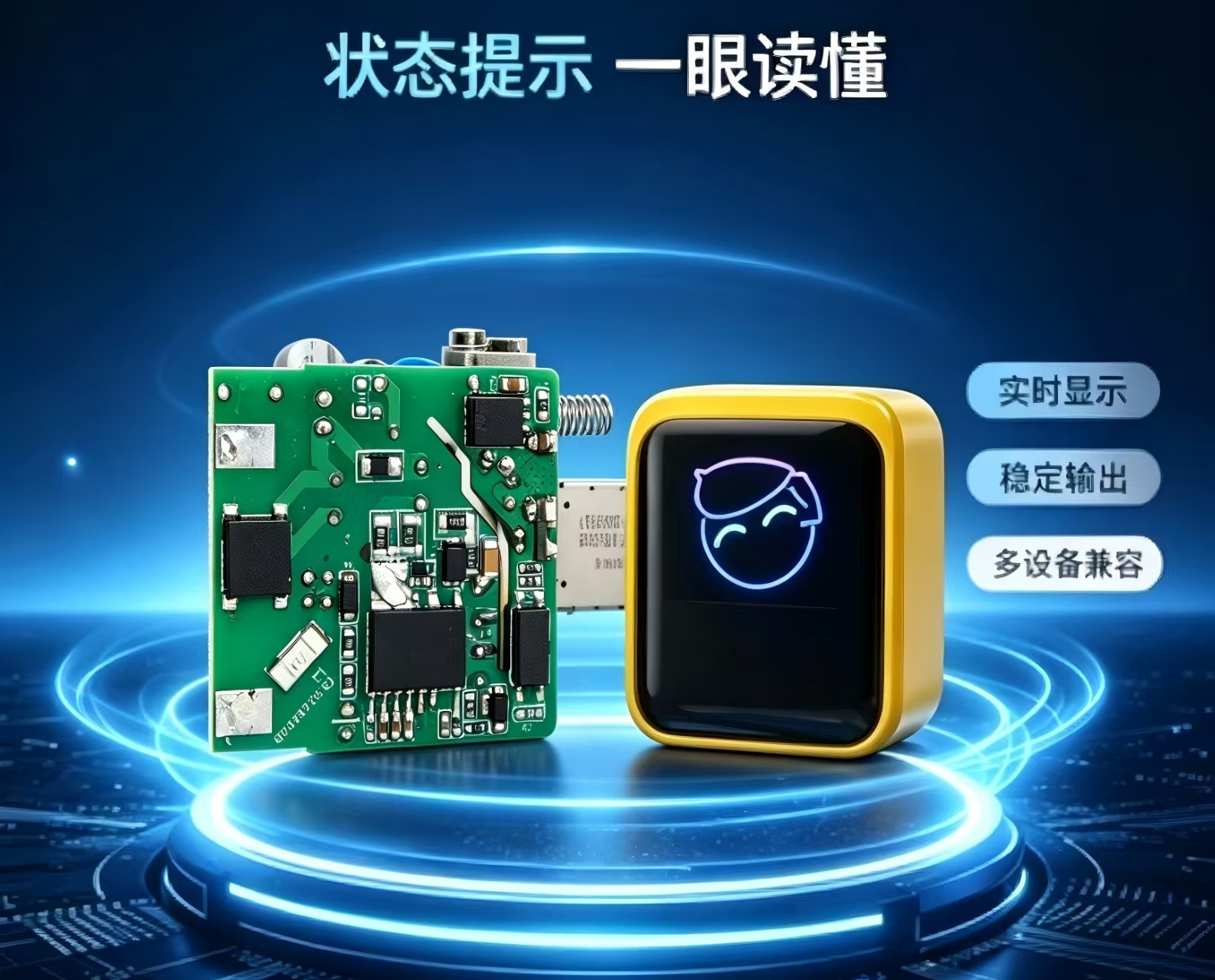

*图：屏显 Demo 效果展示 — 左侧为裸板方案，右侧为装配黄色外壳后的待机态 UI（卡通形象），支持实时显示 / 稳定输出 / 多设备兼容*

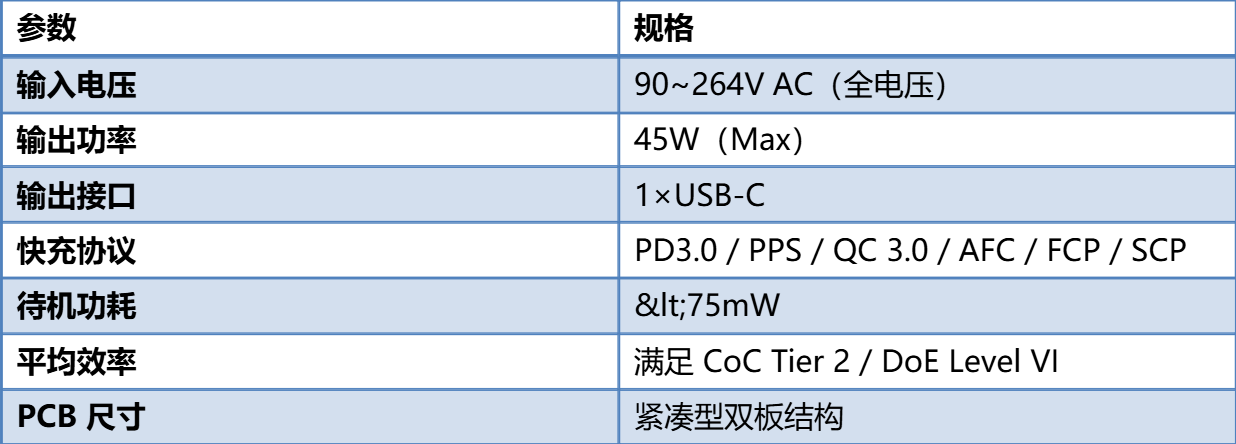

五、整体性能参数
六、Design-in 支持
完整交付资料：
● [x] 原理图（PDF + 源文件）
● [x] PCB Layout 文件
● [x] BOM 清单（含供应商料号）
● [x] UI 显示固件（含调用接口说明）
● [x] 变压器规格书
● [x] Demo 样板（可申请出借）
● [x] 技术支持：深圳总部直接对接
七、结语
充电头市场内卷到今天，拼功率、拼体积、拼价格已经很难拉开差距。在硬件方案趋于成熟的前提下，人机交互体验正在成为下一个差异化方向。
屏显不是噱头——它是让充电行为"可视化"的手段。消费者会用手机拍功率跳动的视频发社交媒体，这个自发传播的价值，比任何参数表都直观。
诚芯微提供全套方案，不卖终端产品。欢迎厂家及方案商对接交流。
*诚芯微科技 · 让充电头会说话*
