【DigiKey评估板专场】“软件定义的数字心脏”，我申请到了 TPS65273V 评估板！

开箱

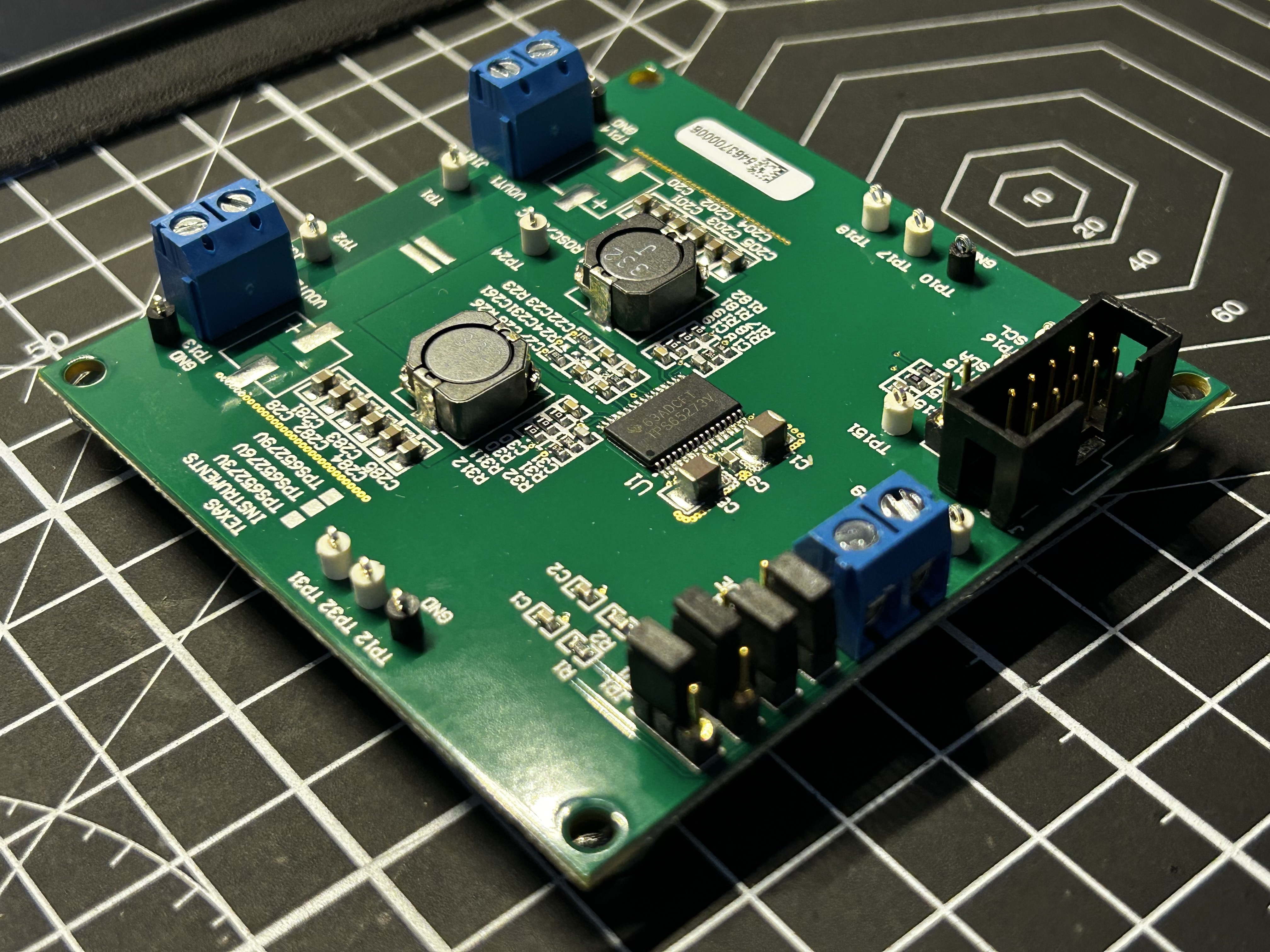

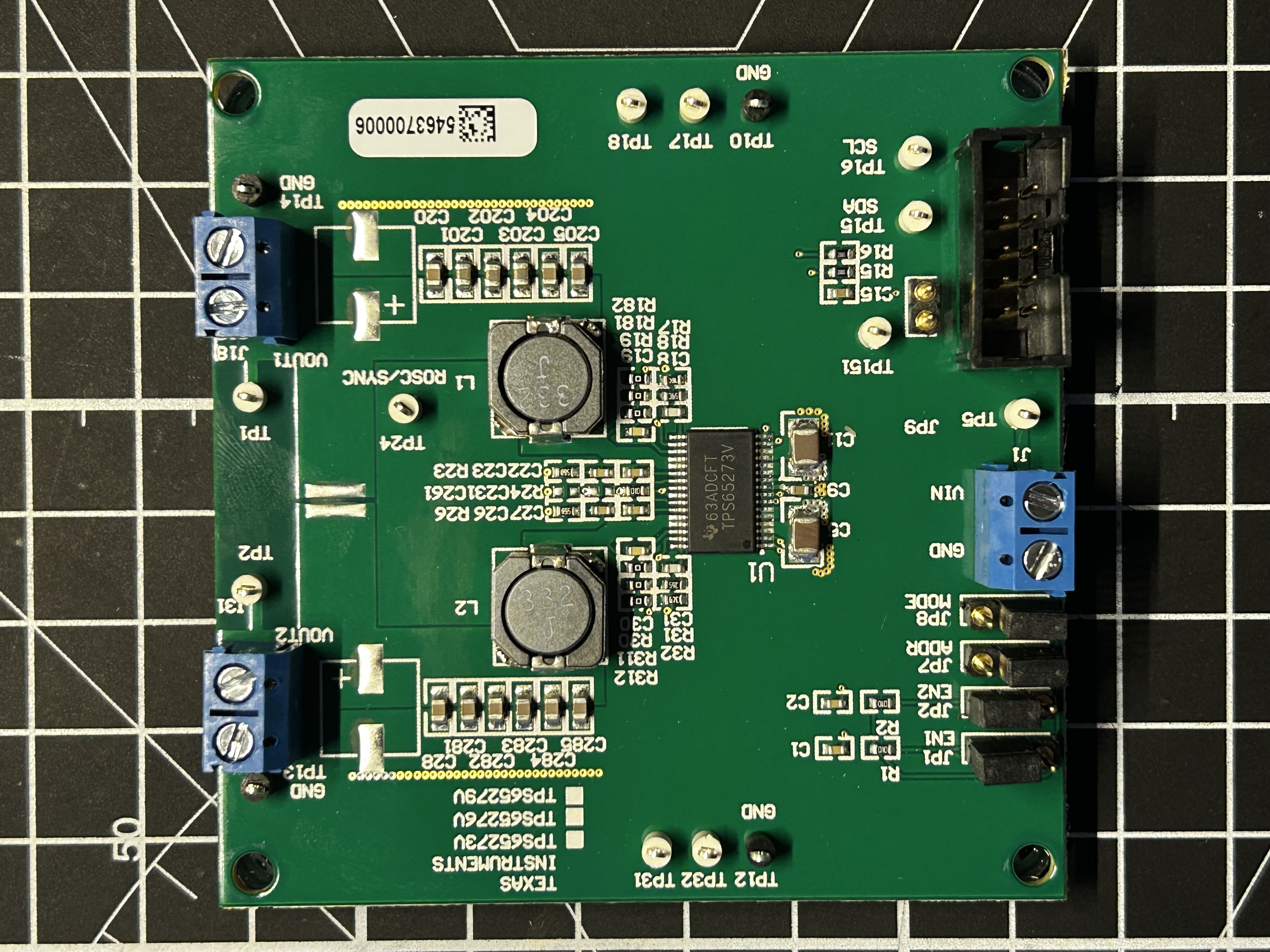

最近对电源管理比较感兴趣，刚好看到论坛在做活动，可以申请到评估板，于是我申请了 TI 的 TPS65273VTEVM。板子整体看起来很美观，布局对称，每个功能区划分比较清晰，这里上传一张俯视图，大家可以欣赏一下板子的整体布局：

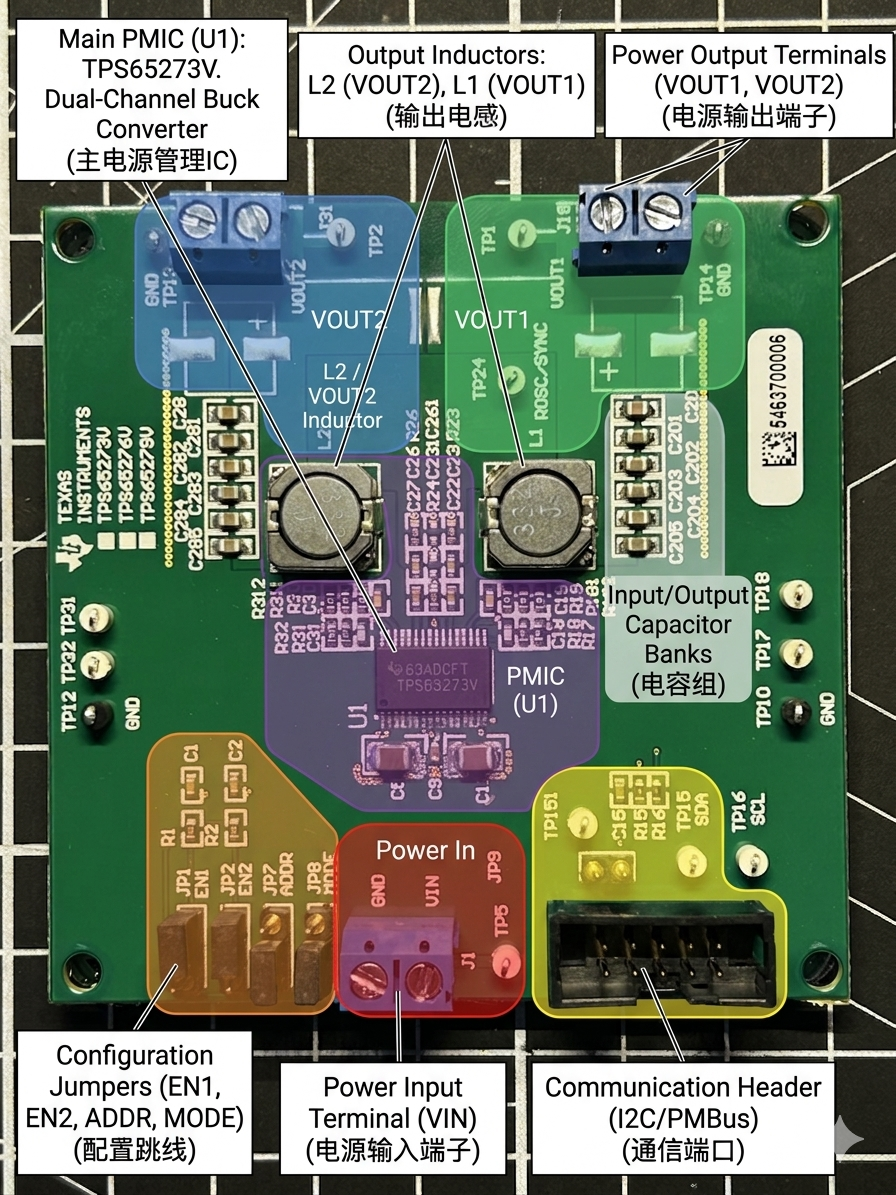

功能划分

为什么这个电感这么大？

不知道大家是否和我一样，首先注意到的，就是这两个大电感。这种电感叫一体成型电感，和传统电感有所不同，这种电感的线圈在绝缘金属外壳内部，可以为系统提供更好的 EMI 性能。为了向客户完美展示这颗芯片的各项极限性能：测出最漂亮的数据（最高效率、最完美的波形、最低的温度），TI 在画这块板子时是不计较元器件成本和占用面积的，能用最顶配的零件就全上顶配。如果是我们在实际的商业项目中自己做板子，出于控制成本和缩小体积的考虑，往往会把这些又大又贵的电感和电容“缩水”换成刚好够用的型号。

用表格来梳理，能帮我们在脑海中建立起非常清晰的物理图像。

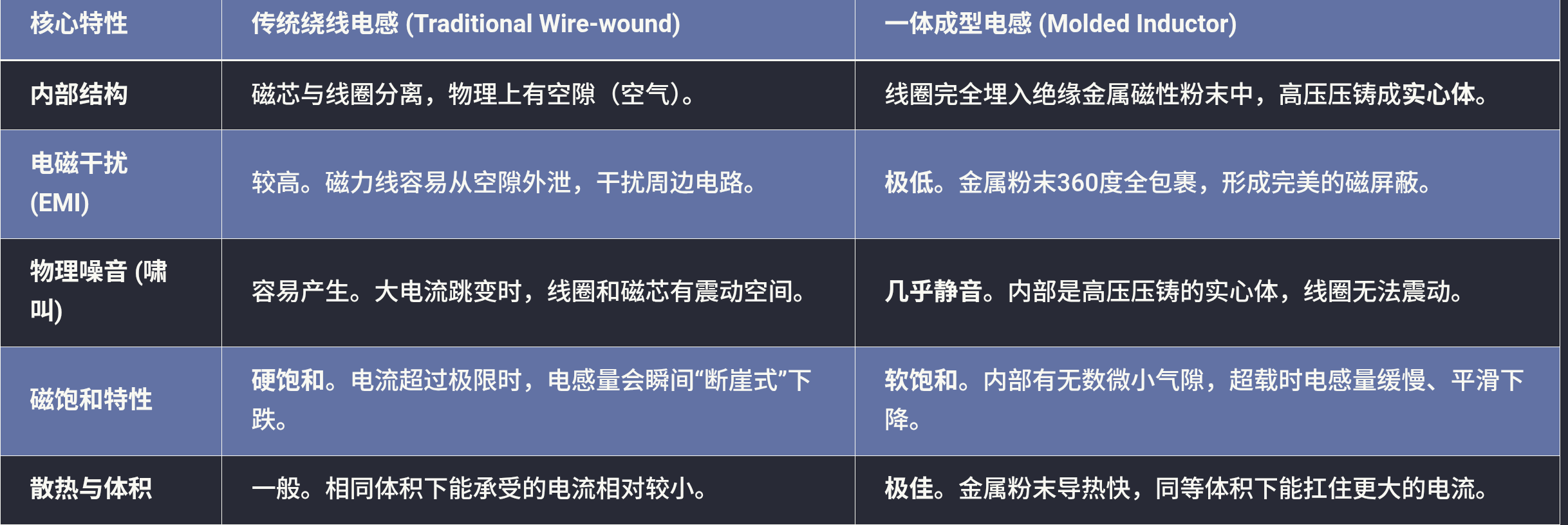

传统绕线电感和一体成型电感的核心区别对比：

技术要点

阅读官方的数据手册，功能清单（Features）给出了 TPS65273V 的性能全貌。我梳理出了最核心的 5 个技术关键点，以及它们对工程实现的实际意义：

1. 电压范围：宽进、精出、双控

输入 (4.5V - 18V)：兼容性极强。你可以用标准的 5V、12V 适配器供电，甚至直接接 3S 或 4S 锂电池（约 12V-16.8V）。输出 (0.68V - 1.95V)：这是 I2C 模式下的限制。电阻分压 (Resistor Divider)：电压也可以通过外部电阻分压器设置。如果不使用 I2C 的 VID (Voltage Identification，电压识别) 功能，可以通过修改外部反馈电阻来获得更高的输出电压（比如 3.3V），这意味着丧失 I2C 动态调压的灵活性。

2. 载流能力：单路 3.5A，并联 7A

单路 3.5A：在电源芯片里这算比较大的电流了，带动树莓派、高性能处理器或一组传感器绰绰有余。7A 并联模式 (Current Sharing)：如果你的负载是一个极其耗电的 FPGA 核心，你可以把 Buck 1 和 Buck 2 接在一起当成一个 7A 的大电源用。即“电流共享模式”。

3. I2C 的深度交互

Slew Rate Control（斜率控制）：你可以编程设置电压变化的快慢。比如从 1.0V 升到 1.2V，你可以让它在几毫秒内缓步上升，而不是瞬间突跳。这能有效防止电压激增（Overshoot）烧毁后端敏感芯片。Read Back（状态回读）：你可以通过 I2C 读取 Power Good（电源正常） 状态和 Die Temperature Warning（芯片过热预警）。单片机可以据此做逻辑保护：如果芯片快烧了，自动降压或关机。

4. 电源质量：180° 错相操作 (Out-of-Phase)

这是该芯片非常硬核的一点：

原理：Buck 1 和 Buck 2 的开关动作是交替进行的（相位差 180 度）。好处：当 Buck 1 取电时，Buck 2 休息。这大大降低了输入电容的压力，并显著减少了电源产生的噪声（EMI）。对追求稳定性的项目来说，这是一个很强的硬件背书。

5. 效率与频率定制

Pulse Skipping Mode（跳脉冲模式）：在轻负载（比如你的设备在待机）时，它会自动进入类似“间歇工作”的状态，极大地提高轻载效率。可调开关频率 (200kHz - 1.6MHz)：通过外接一个电阻就能改变频率。想体积小：频率往高调（1.6MHz），可以用更小的电感，省板子空间。想效率高/发热低：频率往低调（200kHz），开关损耗更小。
