选择试用 TPS65273V，核心在于其高集成度、大电流、可编程控制的综合优势，完美适配多通道、大电流、智能化的电源设计需求。本次试用尝试实现双路可编程同步降压数字电源项目设计，可以用于课程实训与硬件综合实践。以该芯片为核心，实现 4.5–18V 输入、双路 0.6–5V 可调输出，单路最大 3.5A，并通过 I2C 完成电压配置、使能控制及状态监控。但是在看到电路板和相关资料后，感觉任务很重。
电路板简介：
TPS65273V 是 TI 推出的双路 3.5A 同步降压转换器，具备4.5V~18V 宽输入与0.6V~15V 可调输出，覆盖 12V 系统常用电压域。双路可并联输出7A大电流，满足核心处理器、FPGA 等高功耗负载需求。内置I²C 接口，支持 10mV 精度 VID 电压编程、状态回读与温度监控，实现数字化电源管理。200kHz~1.6MHz可调频率与 180° 相移，优化 EMI 并减少输入电容。同步整流、脉冲跳跃模式保障全负载高效，轻载功耗低。完备的过流、过热、软启动保护，提升系统可靠性。32-pin HTSSOP/36-pin QFN封装紧凑，简化 PCB 布局。相比多颗单路方案，集成度高、BOM 精简、设计周期短，是工业、平板、机顶盒等多通道电源的优选。
根据官方提供的材料大致了解了电路板的连接图。
开发环境组成
硬件平台：TPS65273V EVM，输入 4.5–18V，默认 Buck1=1.0V/3.5A、Buck2=1.1V/3.5A，开关频率 500kHz，支持 I²C VID 0.68–1.95V 编程
调试工具：官方说明中提到USB TO GPIO 转接盒、但是查询了一下这设备价格很高。10pin 排线、直流电源、电子负载、万用表 / 示波器

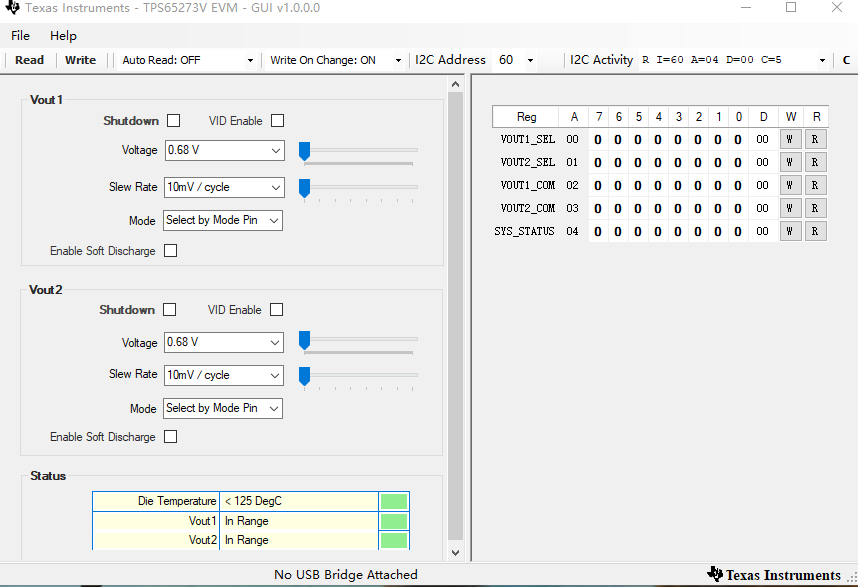

软件工具：TPS65273V EVM 专用 GUI，支持寄存器读写、电压 / 斜率 / 模式配置、状态回读

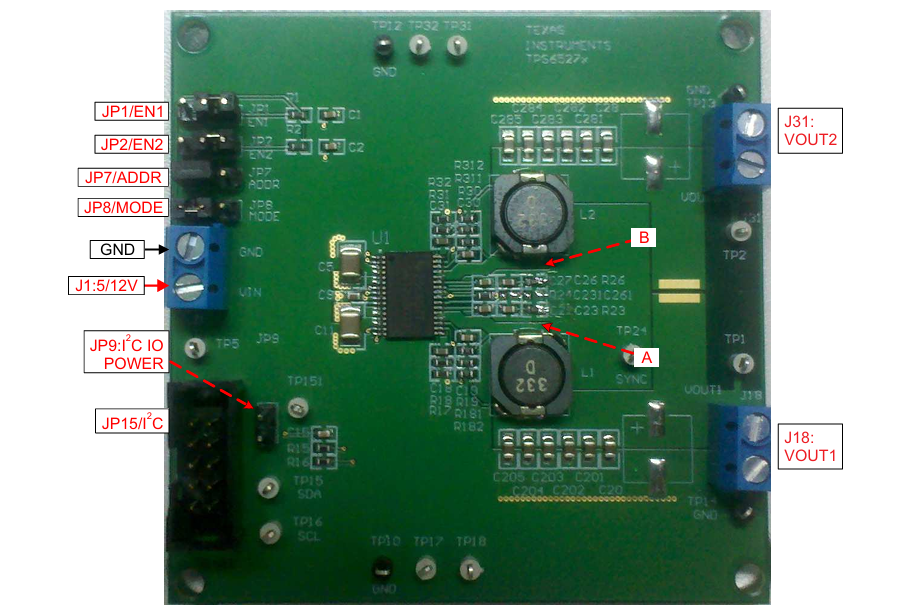

配置接口：JP1/JP2 使能、JP7 设 I²C 地址、JP8 设 PWM/PSM/ 均流模式、JP9 I²C 电平、JP15 通讯接口
安装TPS65273V EVM，官方找到文件，安装即可。
争取这几天能够找到一种替代USB-TO-GPIO的方法。
四、试用结论
TPS65273V EVM开箱即用、文档完善、调试友好，完整覆盖双路大电流、I²C 可编程、均流、多模式与全保护功能验证。硬件接口清晰、跳线配置直观，GUI 操作简便，大幅缩短电源方案评估周期。适配工业控制、嵌入式主板、机顶盒等多通道智能供电场景，适合作为前期选型验证与参考设计，开发风险低、可靠性高。
