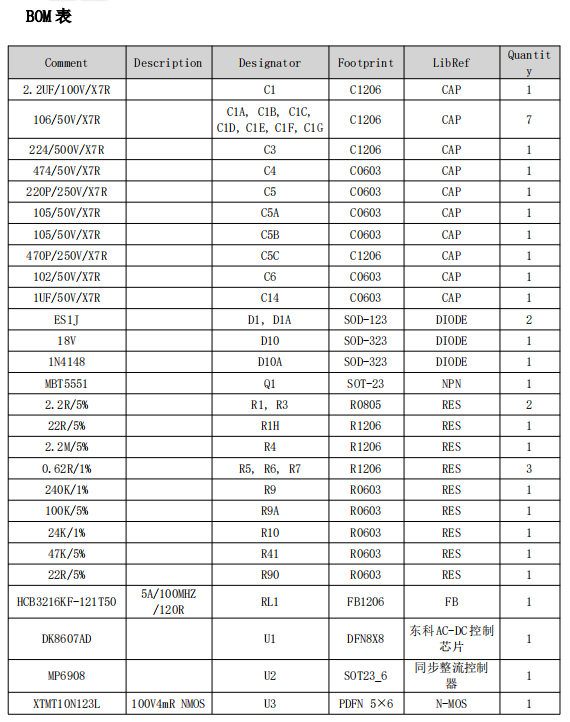

ACF PD65W 8层模板样机案例分享

DK东科半导体超小体积高度集成化PD案例，采用全新ACF架构芯片---DK8607AD设计+自研平面模块

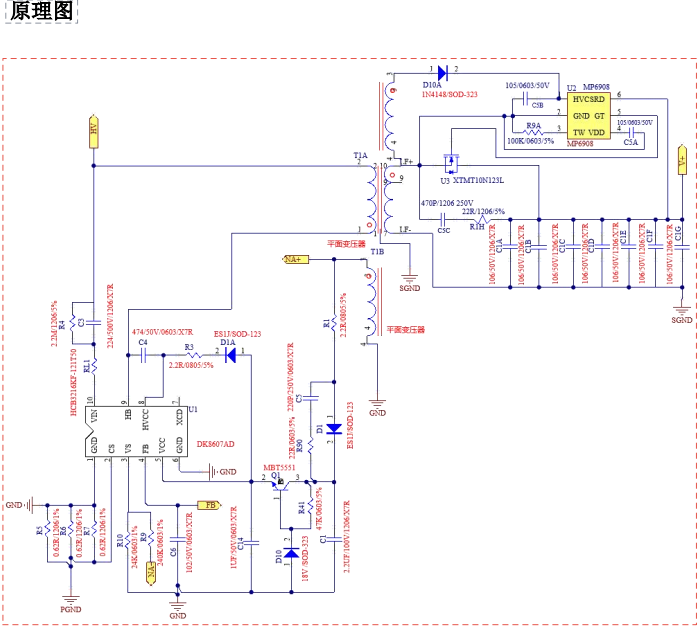

DK-8Q23M72K-65W200-C

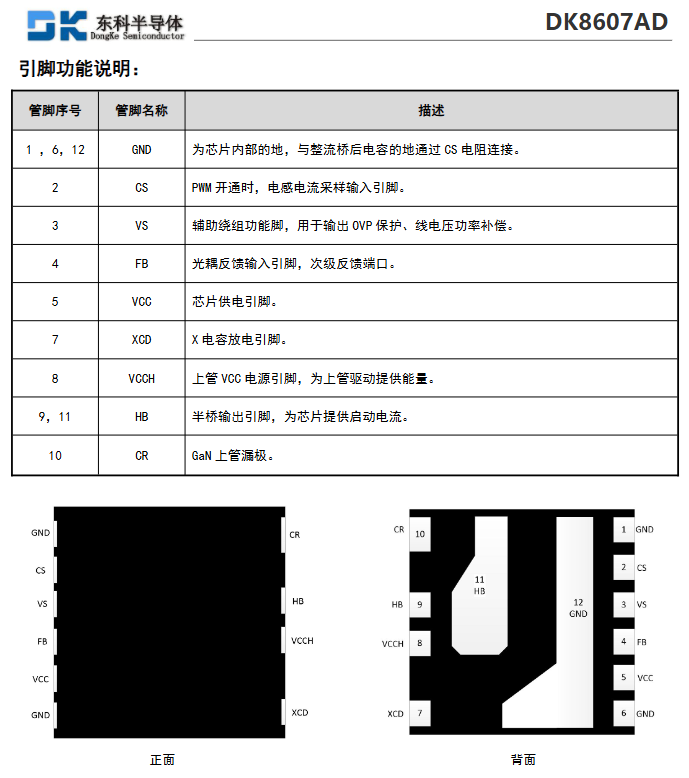

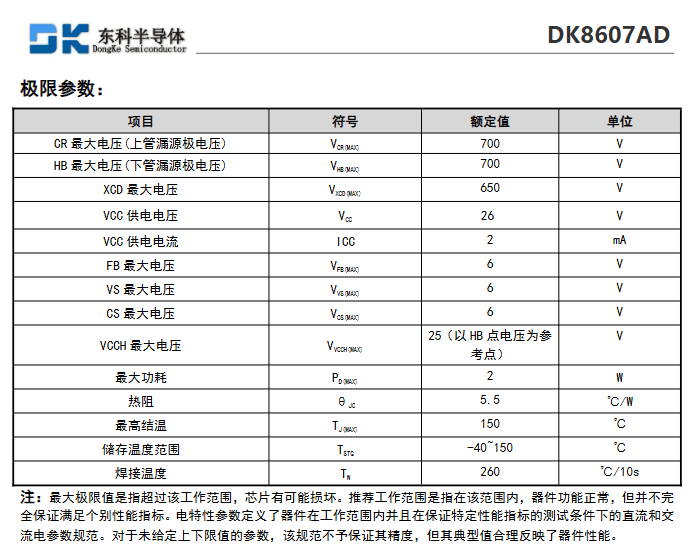

主控芯片：DK8607AD

集成双氮化镓功率管的有源钳位反激电源管理芯片产品概述：

DK8607AD是一款集成了两颗GaN功率器件的有源钳位反激控制AC-DC功率开关芯片。DK8607AD利用漏感能量，可以实现原边功率管ZVS，副边整流管ZCS，从而提高电源系统效率，降低功率管的应力，减小开关损耗并改善电磁干扰（EMI）。DK8607AD极大的简化了反激式AC-DC转换器的设计和制造，尤其是需要高转化效率和高功率密度的产品。DK8607AD具备完善的保护功能：输出过压保护（OVP），VCC过、欠压保护，过温保护（OTP），开环保护，初级过流保护（OCP），输出短路保护等。

特点：

内置两颗氮化镓功率管

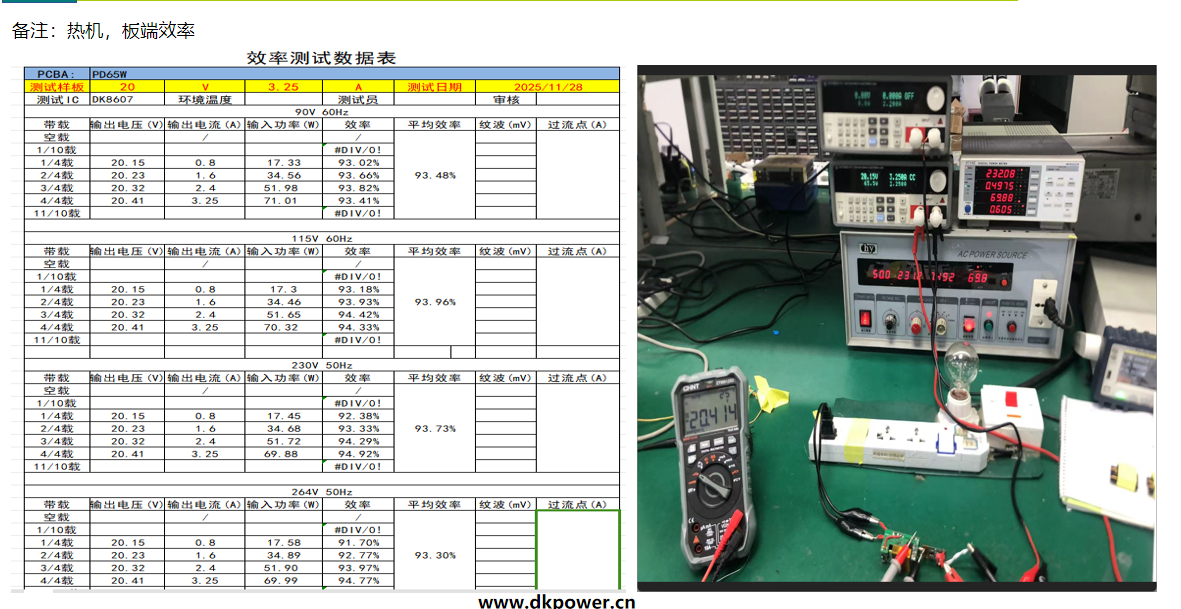

峰值95%效率

最高支持1MHz开关频率

待机功耗低于50mW

自适应死区时间

外围极致精简

内置抖频电路有效改善EMI

内置高低压输入功率补偿电路，保证高低压下最大输出功率一致

无卤素且符合ROHs要求

封装型号DFN8*8

内置高压启动和X电容放电电路

宽电压推荐功率70W

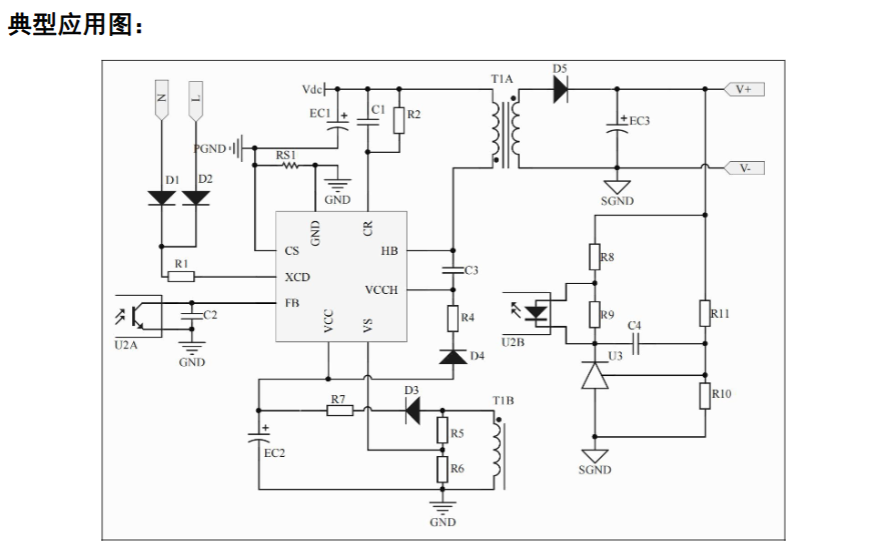

典型应用：

高功率密度快速充电器，适配器

笔记本电脑适配器，平板电脑适配器，机顶盒适配器等

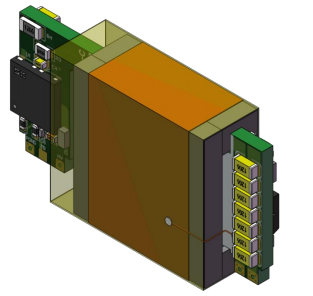

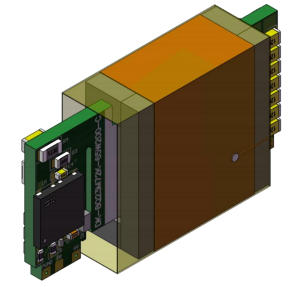

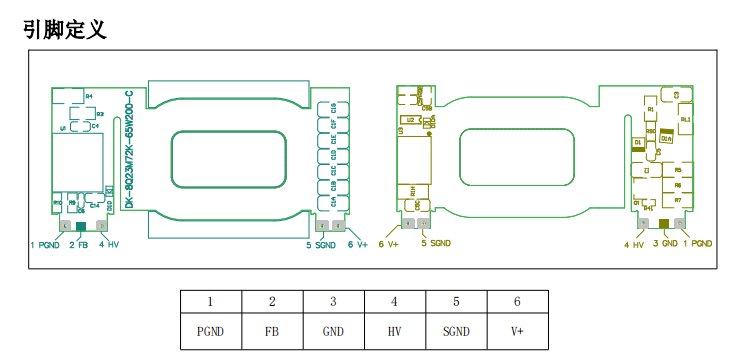

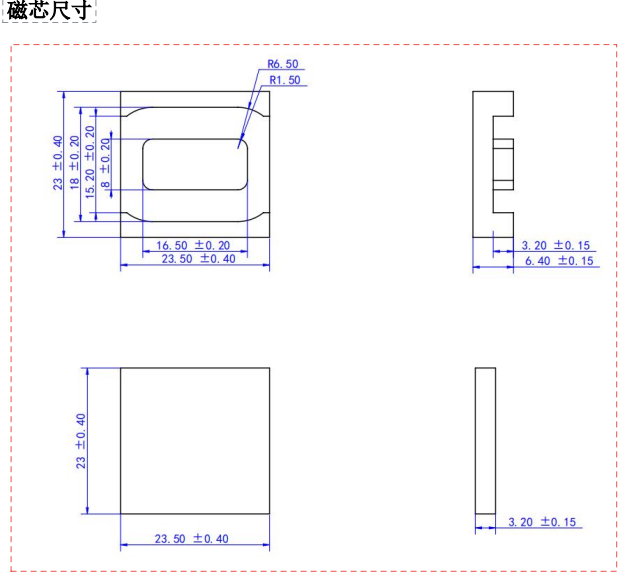

关于东科半导体的平面变压器设计而成的模组--DK-8Q23M72K-65W200-C

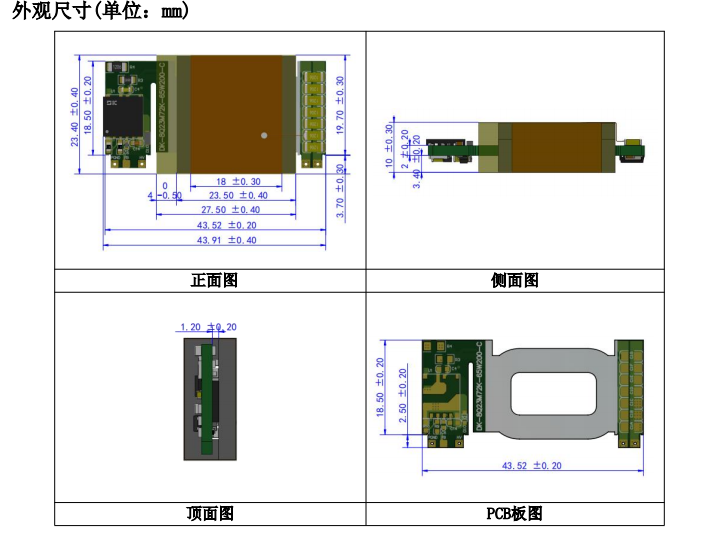

DK-8Q23M72K-65W200-C 是一款 65W 立式高频平面变压器模块，本品有着较低的漏感量和极高的

功率密度，适用于小体积的 PD 充电器和超薄的电源适配器，且本品具有良好的参数一致性，可满足

批量生产需求。

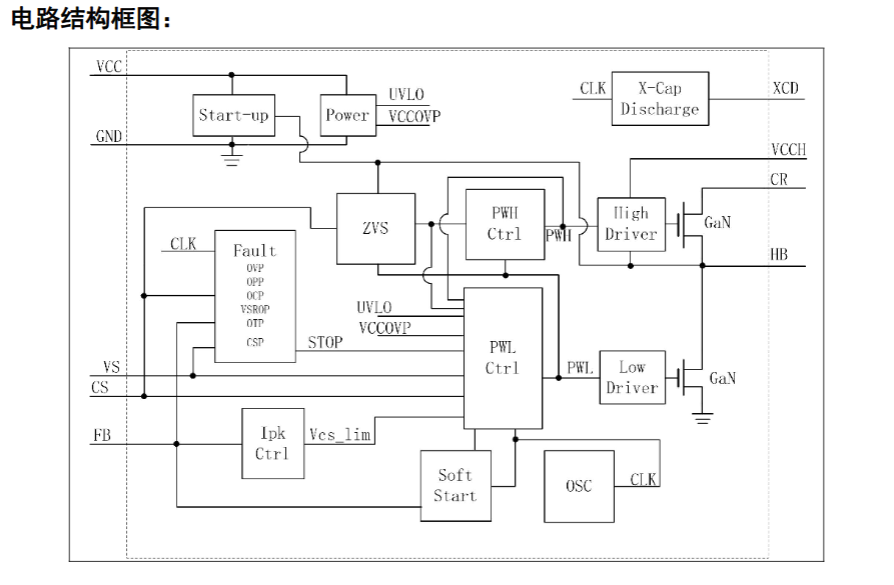

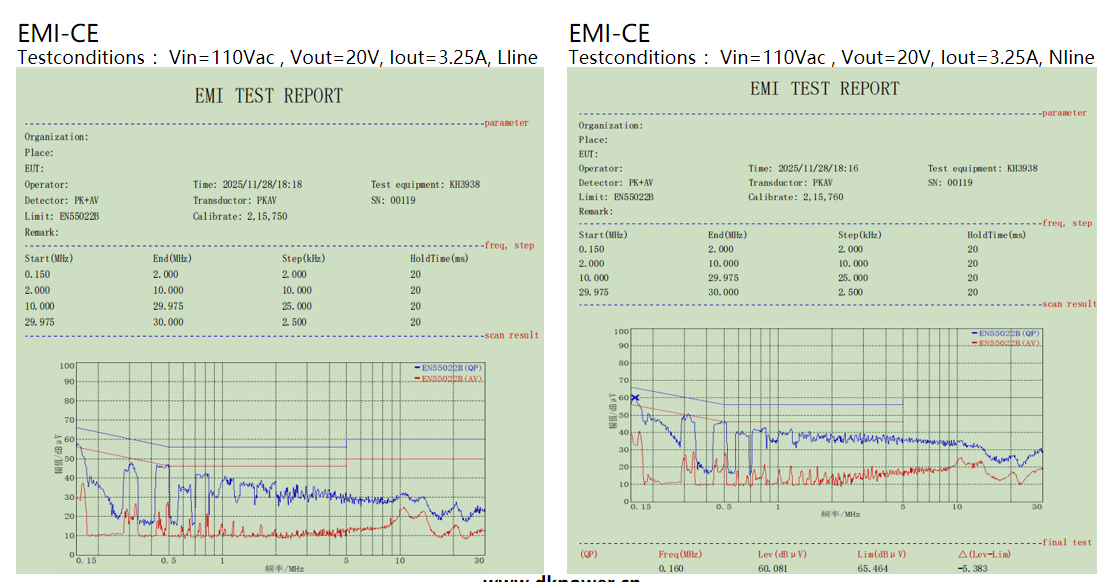

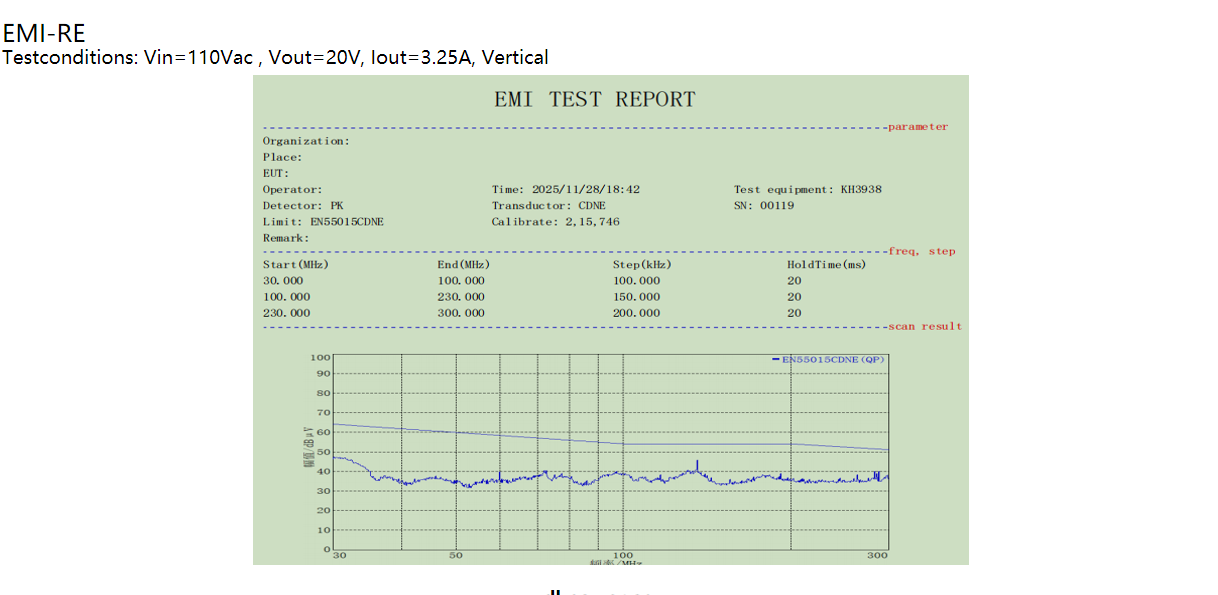

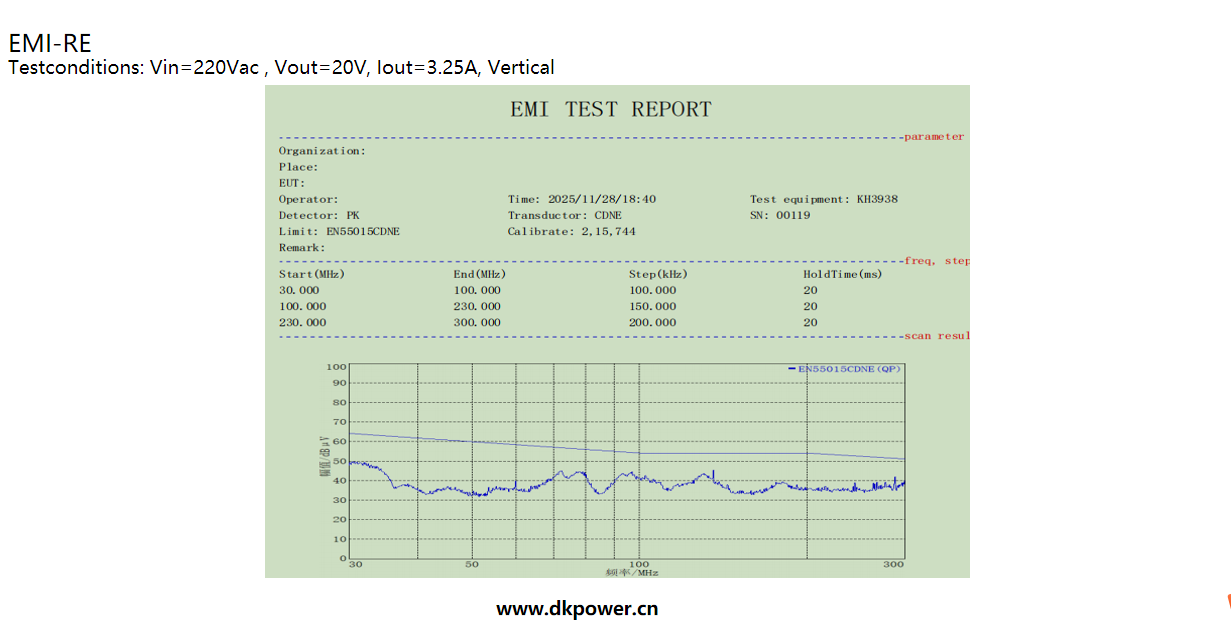

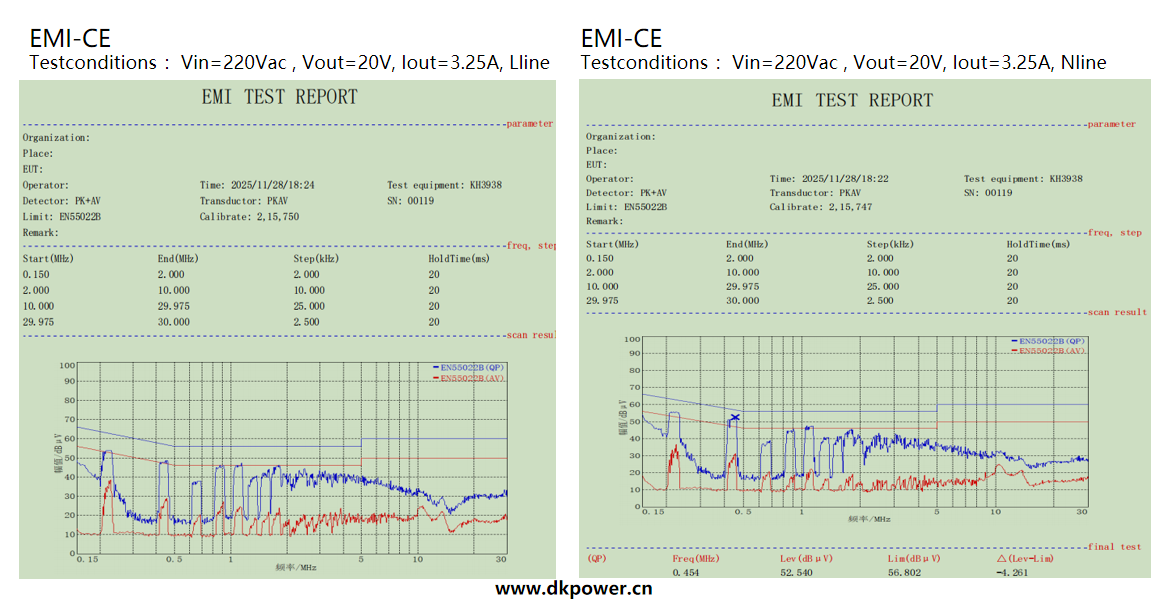

详细介绍：DK8607AD是一款电流模式控制的有源钳位反激AC-DC电源管理功率开关芯片。内部集成了两颗 GaN功率器件，控制电路和驱动半桥电路，可极大减少外围电路元器件的数量，有效地降低整体成本。DK8607AD利用漏感能量，可以实现原边功率管ZVS，副边整流管ZCS，从而改善功率管开通损耗，提高整个功率范围的效率。
