在车载照明、工业仪器和便携设备中，常常需要将较低的输入电压高效提升至数十甚至上百伏。例如，汽车蓄电池12V如何稳定驱动48V LED阵列？低压太阳能板能否为高压电池组充电？这类高升压比、大功率的应用需求日益增长，但传统电源方案却面临效率下降、体积庞大或控制复杂的瓶颈。常见的单级Boost电路受限于占空比极限，当升压比超过5:1时，开关管导通时间过长，导致电感饱和风险增加、转换效率骤降，甚至无法正常工作。而采用多个控制器实现多级升压，虽能突破拓扑限制，却带来了元件数量多、PCB面积大、设计麻烦等问题，显著提升了设计门槛与系统成本。
下面探讨一种创新架构——基于OC6801B芯片的单芯片驱动两级级联Boost电源方案，从系统结构到实测表现，全面剖析其技术实现路径与工程价值。
系统架构概览：单芯片驱动两级升压的新思路

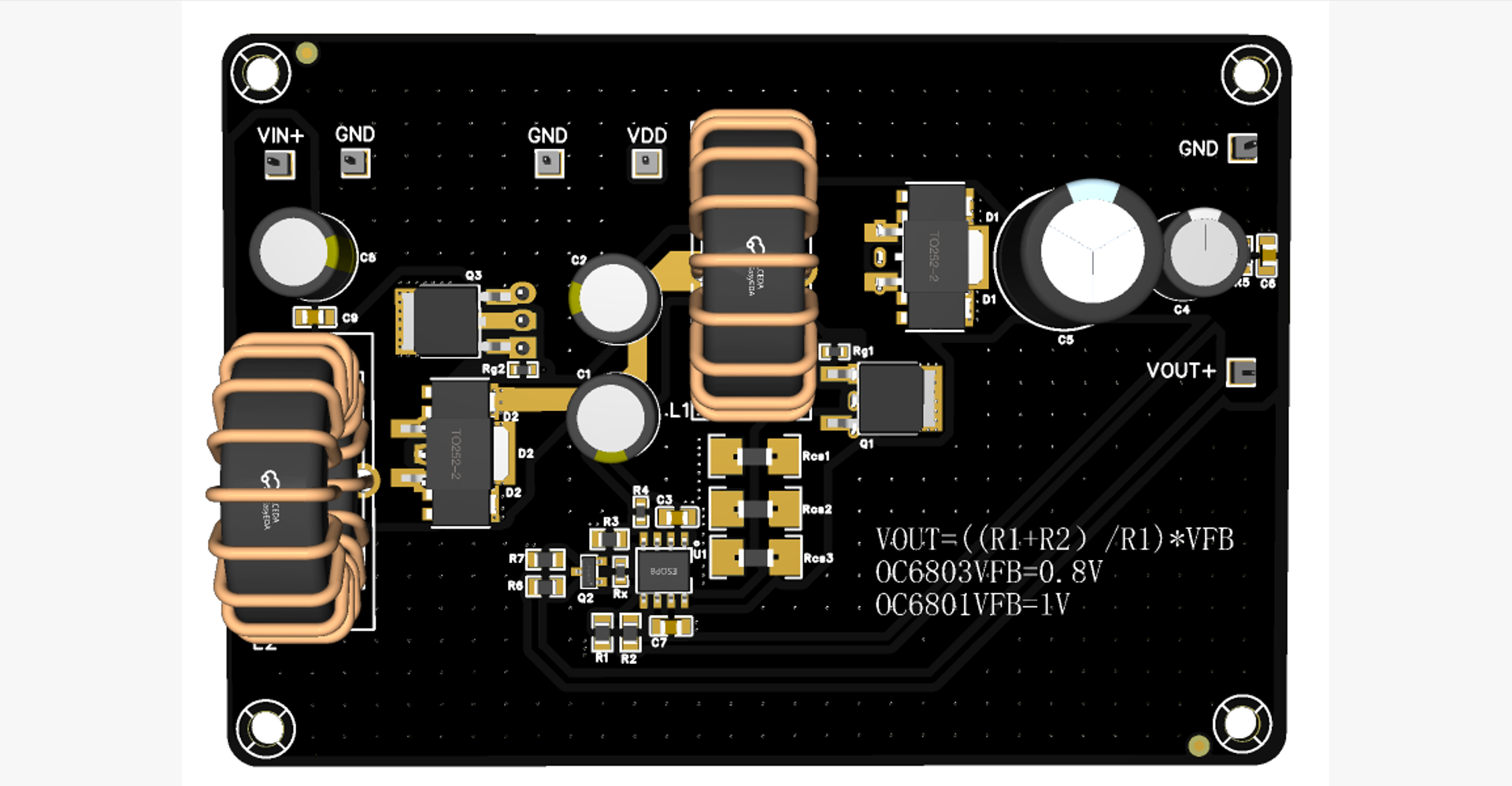

该电路核心在于，仅用一颗SOP8封装的芯片，即可协调控制两个独立的Boost升压阶段。整个拓扑结构清晰明了：输入端接入初级电源（如12V电池），经过第一级Boost电路初步升压后，输出作为第二级的输入，再次升压至目标高压（如48V），最终通过滤波网络输出稳定直流。
第一步：能量逐级传递输入电压首先进入一级Boost电路。在OC6801B的DRV信号驱动下，第一级MOSFET周期性导通与关断，电感L1交替储能与释放能量，将电压抬升至中间值（如24V左右）。这一级的输出不再是最终电压，而是作为第二级的“起点”。
第二步：二次升压达成高压输出中间电压进入第二级Boost电路，在OC6801B的DRV信号控制下，由L2与对应开关元件再次进行升压操作，最终达到设定的48V或更高输出。由于每级只需承担部分升压任务，占空比始终处于合理范围，有效规避了单级方案的极限问题。
第三步：闭环稳压确保精度输出电压通过外接电阻分压网络（如R9、R10）采样，并反馈至VFB（反馈电压输入端）。OC6801B内部设有1V参考电压，当检测到VFB偏离1V时，自动调节PWM占空比，维持输出恒定。这种方式支持灵活设定任意输出电压，调节精度高。
此外，工作频率可通过ROSC引脚外接电阻精确设置，满足不同EMI与效率优化需求；COMP引脚用于接入补偿网络，保障环路稳定性，尤其在负载突变时仍能快速响应；同时，芯片内置限流保护、过温保护与热关断机制，EN引脚还支持远程使能控制，全面提升系统安全性。

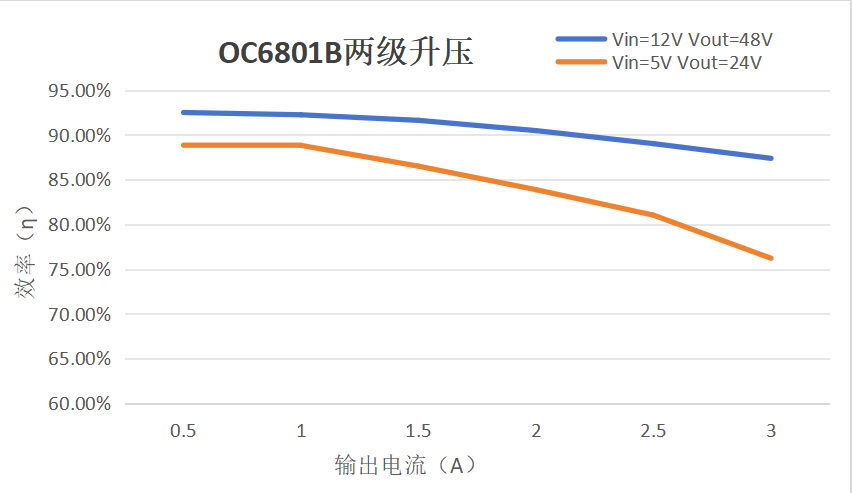

这套机制听起来理论可行，实际性能究竟如何？下面我们结合测试数据一探究竟。在典型工况下（Vin=12V, Vout=48V, Iout=3A），实测数据显示该方案具备出色的能量转换能力。转换效率全程保持在90%以上，峰值效率可达93%，远超传统单级Boost方案普遍80%~88%的水平。
典型应用场景列举
得益于5V~400V的超宽输入电压范围和高达150W的输出能力，该方案可广泛应用于多种高压差供电场合：
在车载LED大灯中，直接利用12V/24V蓄电池驱动48V高亮度LED模组，无需额外DC模块；作为高压锂电池充电器的核心升压单元，适配太阳能板、低压电池包等多种输入源；用于EPC或笔记本车载适配器，实现车辆电源到标准设备电压的高效转换；为全自动全站仪等精密工业仪器提供稳定高压供电，保障测量精度；集成于手持设备内部，构建高效升压模块，提升续航表现。
可以说，凡是存在“低压输入、高压输出、大功率、小体积”矛盾的设计场景，都是这一方案的潜在用武之地。
那么，它相比我们熟悉的传统方案，到底强在哪里？

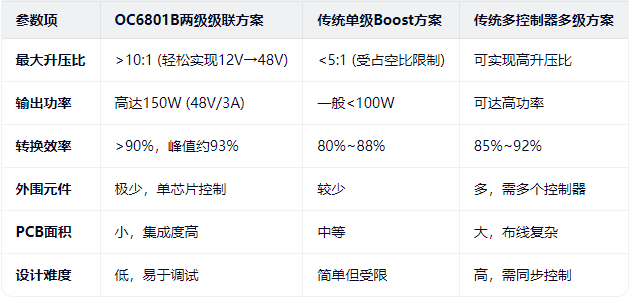

可以发现，OC6801B方案并非单纯追求某一项指标极致，而是在升压能力、效率、成本与可靠性之间找到了一个理想的平衡点。它既解决了单级方案的拓扑瓶颈，又避免了多控制器带来的复杂性，真正实现了“高性能”与“易实现”的统一。
综合价值总结
从技术角度看，该方案突破了传统Boost电路的升压比天花板，实现了高效率与高升压比的共存，为高压输出应用提供了新的设计范式。
从工程角度看，单芯片控制两级结构大幅简化了电源设计流程。不必反复调试环路稳定性，显著缩短了开发周期，降低了试错成本。
从商业角度看，BOM元件数量减少意味着物料采购、库存管理与PCB制造成本的全面下降。同时，更高的功率密度有助于产品小型化，增强市场竞争力。
更重要的是，高达93%的峰值效率符合绿色节能的发展趋势，在全球倡导低碳的大背景下，这类高能效方案正变得越来越重要。
你在高升压比电源设计中遇到过哪些难题？是否也曾被效率与体积的权衡困扰？欢迎留言交流你的经验与看法。
