DCDC IC规格书识读-基础教程
新入行的工程师朋友可能经常会对规格书（Datasheet）感到困惑。规格书是芯片的“身份证”，包含了所有关键参数和设计指南。下面以欧创芯半导体的OC5801N（外置MOS）和OC5800N（内置MOS）产品规格书为例，带大家一步步识读DCD IC的规格书。包括规格书概述、关键参数解读和常见注意事项，适合小白入门。
第一部分：规格书基本结构——为什么规格书重要？
规格书是芯片设计的核心参考，它告诉你芯片能做什么、怎么用、以及极限在哪里。对于DCDC IC（如Buck转换器），规格书通常包含以下部分：
概述（Overview）：芯片简介、主要特性和应用场景。
特点（Features）：突出优势，如高效率、宽输入电压等。
管脚定义（Pin Description）：每个管脚的功能说明。
电特性（Electrical Characteristics）：具体参数，如电压、电流、温度范围。
应用指南（Application Guide）：设计公式和注意事项。
典型曲线（Typical Characteristics）：效率、电压等实测数据图表。
封装信息（Package Information）：物理尺寸和焊接要求。

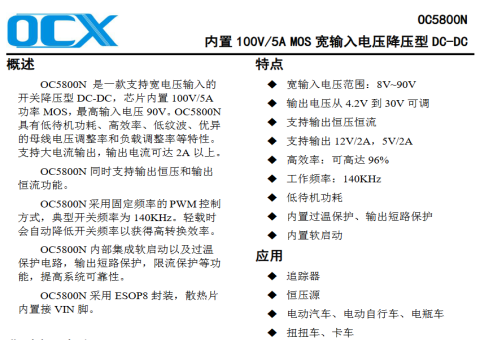

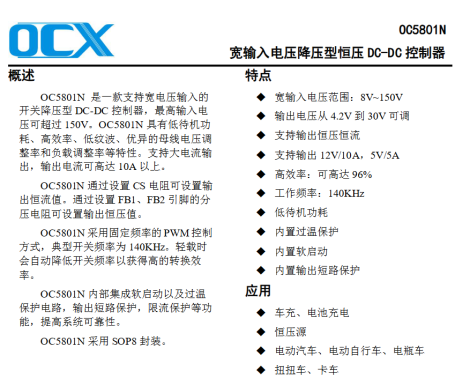

以OC5801N和OC5800N为例，它们都是宽输入电压的降压芯片，但OC5801N需要外接MOSFET（外部开关管），而OC5800N内置了MOSFET，这影响了设计复杂度和成本。新手首先应通读概述，了解芯片定位。
第二部分：关键参数解读——以OC5801N和OC5800N为例
规格书的核心是参数表，我们来解析几个关键参数。
1. 输入电压范围（VIN）
OC5801N（外置MOS）：输入电压8V~150V。这意味着它适合高压应用，如电动汽车（输入可能超过100V）。
OC5800N（内置MOS）：输入电压8V~90V。内置MOS的耐压有限，所以输入范围更窄。
新手提示：输入电压必须低于最大值，否则芯片可能损坏。如果你的应用输入是100V，OC5800N就不适用（最大90V），而OC5801N可以。
2. 输出电流能力
OC5801N：支持输出电流高达10A（见规格书概述），但需外置MOSFET，电流能力取决于外部器件。
OC5800N：输出电流可达2A，内置MOSFET简化了设计，但电流较小。
关键点：输出电流不是芯片固定值，而是由外部元件（如电感、MOSFET）决定。新手常误以为芯片直接决定电流，实际需计算。
3. 效率（Efficiency）
效率是输出功率与输入功率的比值，越高越好。规格书会用曲线图展示效率随输入电压和负载的变化。

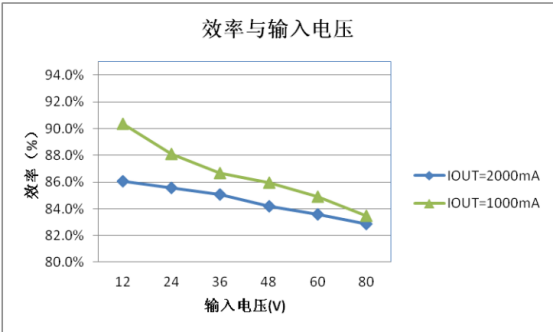

例如，OC5801N在5V输出时效率可高达96%（见规格书典型特性曲线）。下图是效率曲线示例，显示不同输入电压下的效率变化：
新手提示：效率曲线帮助选择最优工作点。
4. 开关频率（Switching Frequency）
两者典型值都是140KHz（见规格书电特性表）。开关频率影响纹波和尺寸：频率高，电感和电容可以更小，但开关损耗增加。
新手需注意，频率固定时，电感值需匹配（如规格书建议33uH~100uH），以避免振荡。
5. 保护功能
两者都有过温保护（OTP，典型155°C）、输出短路保护等（见概述）。这是安全关键：当芯片过热或短路时，自动关断保护系统。
新手设计中，务必确保散热良好，否则保护功能可能误触发。
第三部分：外置MOS vs 内置MOS——设计对比与实例
这是本教程的重点，通过对比帮助理解两种架构的优缺点。
外置MOS（OC5801N）
优点：灵活性强，可自定义MOSFET（如选择高压、大电流型号），适合高功率应用（如5A以上）。
缺点：设计复杂，需额外选择MOSFET。管脚DRV用于接外部MOS栅极

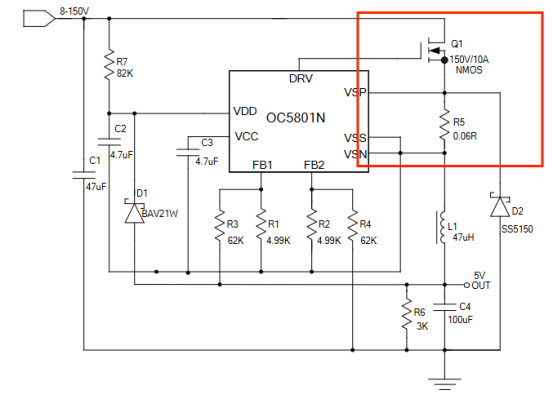

实例：OC5801N的典型应用电路需要外接MOSFET、电感和电流检测电阻。文档中给出了计算公式，如输出电流设置：IOUT_MAX （输出电流峰值）= VCS / R5，其中VCS典型值134mV（见规格书应用指南）。
内置MOS（OC5800N）
优点：集成度高，简化PCB布局，适合空间受限应用（如便携设备）。管脚VIN直接接输入，内置MOS源极接VSEND。
缺点：电流和电压受限（如OC5800N最大2A），散热依赖封装（ESOP8带散热片）。

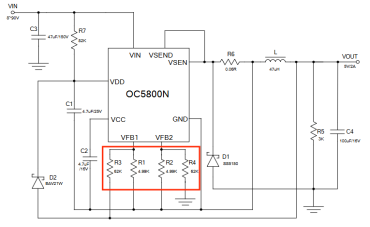

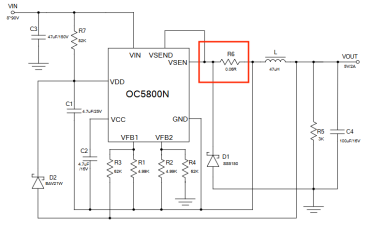

实例：OC5800N的输出电流设置类似，但无需外接MOS，电流检测电阻接在VSEN和GND之间：IOUT_MAX = VCS / R6，VCS典型值134mV。
对比图：内置MOS芯片的ESOP8封装比外置MOS芯片的SOP8封装额外集成了底部散热片，如下图所示，这有助于散热：
新手选择建议：
如果应用输入电压高（>90V）或电流大（>2A），选外置MOS（OC5801N），但需学习MOSFET选型。
如果追求简单、低成本，且电流需求小，选内置MOS（OC5800N）。
第四部分：设计指南——如何用规格书计算参数
规格书的应用指南部分提供公式，新手应逐步练习。以设置输出电压为例：
公式：VOUT = (R3 + R1) / R1 * VFB，其中VFB是反馈电压（OC5800N典型380mV）。
步骤：确定所需VOUT（如12V）。
选择电阻R1和R3（需满足R1=R2, R3=R4，以平衡误差）。
计算：例如VFB=0.38V，VOUT=12V，则(R3+R1)/R1 = 12/0.38 ≈ 31.58，得出R3/R1≈30.58,取R1=2kΩ，则R3=61.16kΩ（取标准值62kΩ）。

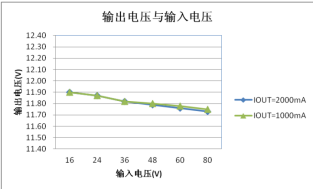

验证：用万用表测量输出，确保符合预期。文档中的典型曲线可辅助验证，如输出电压随输入变化：
第五部分：常见误区与注意事项
新手易犯错误：
误区1：忽略温度影响——电特性参数在25°C下测试，实际工作温度高时，效率可能下降（如MOSFET Rds(on)增大）。务必检查结温范围（-40°C~125°C）。
误区2：直接照搬参数——例如，OC5801N的开关频率140KHz是典型值，但实际可能因负载变化。轻载时频率降低，可能影响纹波。
PCB布局建议：参考规格书，输入电容尽量靠近芯片VIN脚，以减小环路面积。OC5801N的DRV脚走线要短，避免驱动振荡。
风险提示：修改器件参数后，必须重新测试稳定性。例如，调整电感值时，需用示波器检查SW波形是否振荡。
动手实践，逐步进阶
识读规格书是硬件设计的基本功。作为新手，建议：
下载OC5801N和OC5800N规格书（可从官网获取），边读边画框图。
从小电流项目开始，如用OC5800N设计一个5V/1A电源，逐步积累经验。
规格书不是天书，而是实用工具。如果有具体问题（比如：如何选择电感），欢迎在评论区进一步讨论！
