UPS基本功能
高可靠性不间断供电：保证动力系统的连续性
电网稳压、净化功能：高质量供电，绿色电源
电池管理功能：延长电池的使用寿命
智能监控功能：解决UPS维护问题
UPS分类
按供电体系不同，UPS分为
单进单出UPS
三进单出UPS
三进三出UPS
按输出功率不同，UPS分为
小功率（<10kVA）
中等功率（10至30kVA）
大功率（>30kVA）
UPS分类
按工作原理不同，UPS分为
后备式UPS
在线互动式UPS
Delta在线转换式
在线式UPS
后备式UPS工作原理
特点：
1.市电正常时逆变器不工作
2.切换时间长

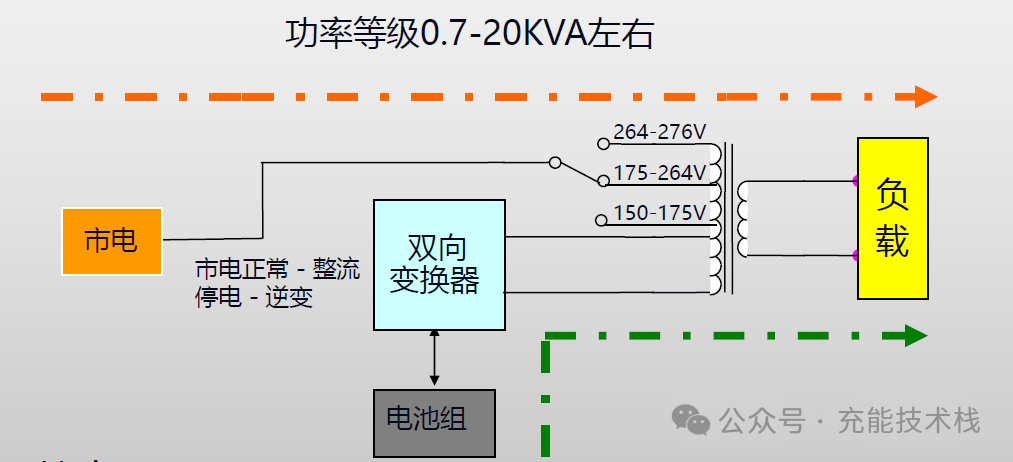

在线互动式UPS工作原理
特点：
1.逆变器与充电器合二为一
2.实现分段稳压

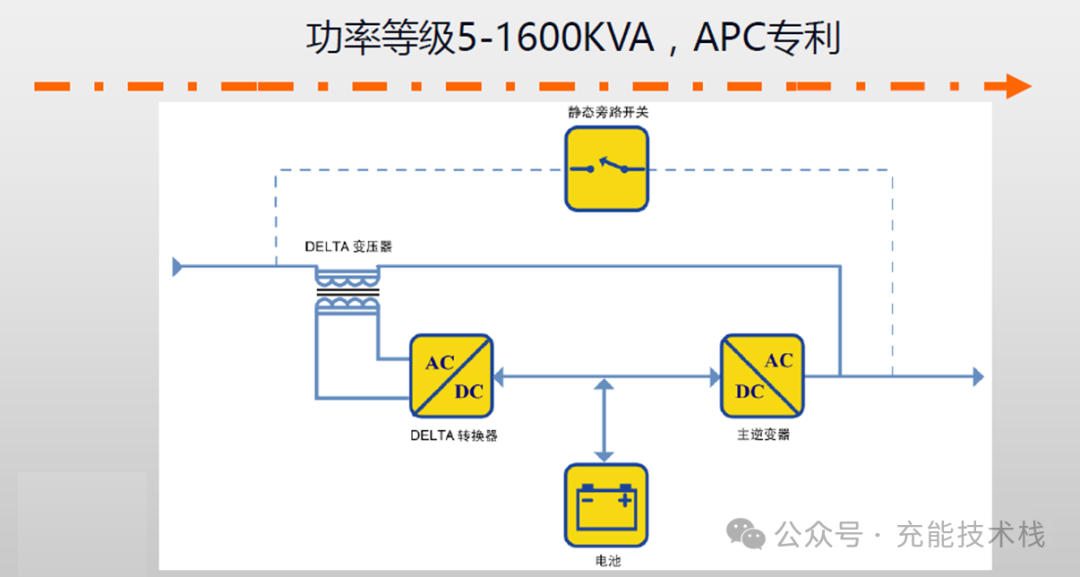

DELTA在线转换式
特点：
1.Delta变压器和转换器可以使能量双向流动；
2.系统较复杂，受专利保护，更多的细节不清楚

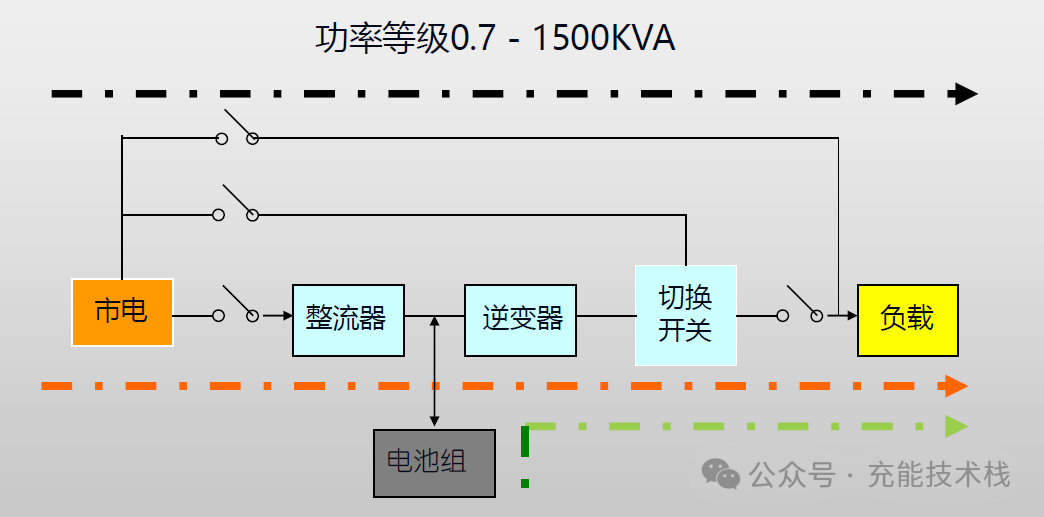

在线式UPS工作原理
特点：正常情况下逆变电路始终处于工作状态

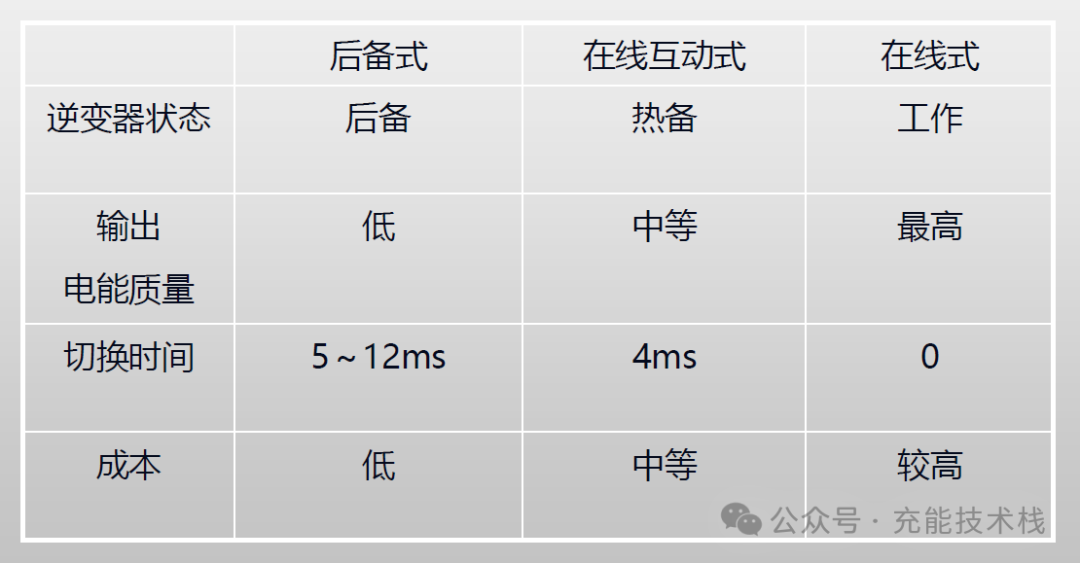

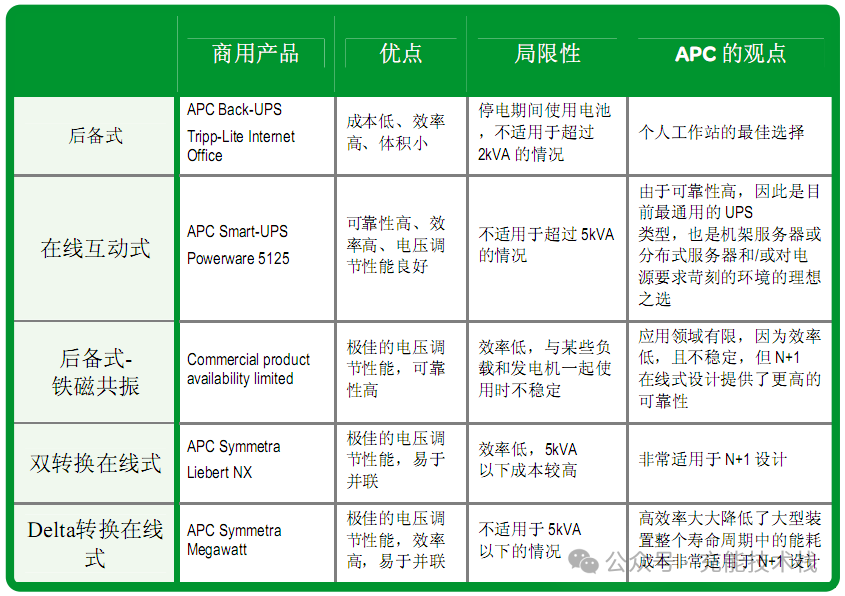

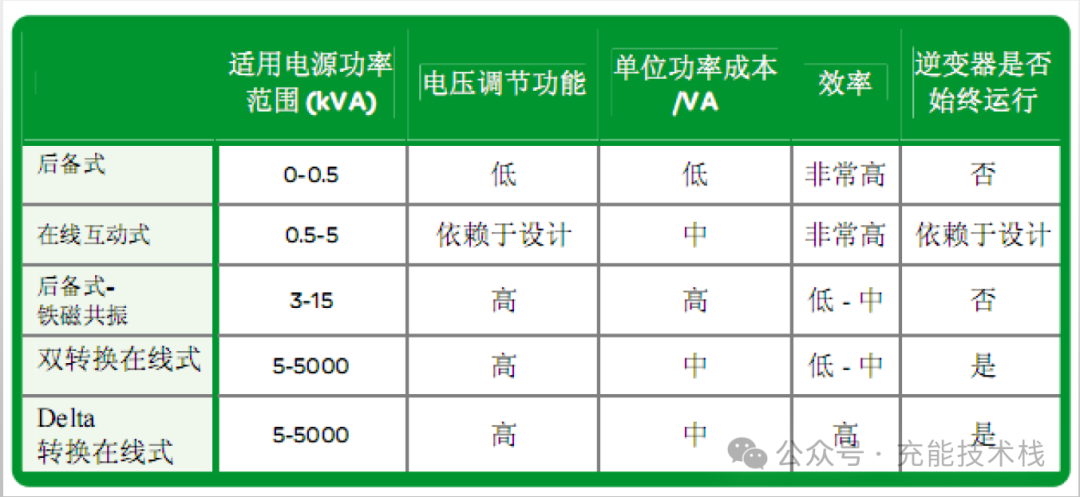

几种UPS比较

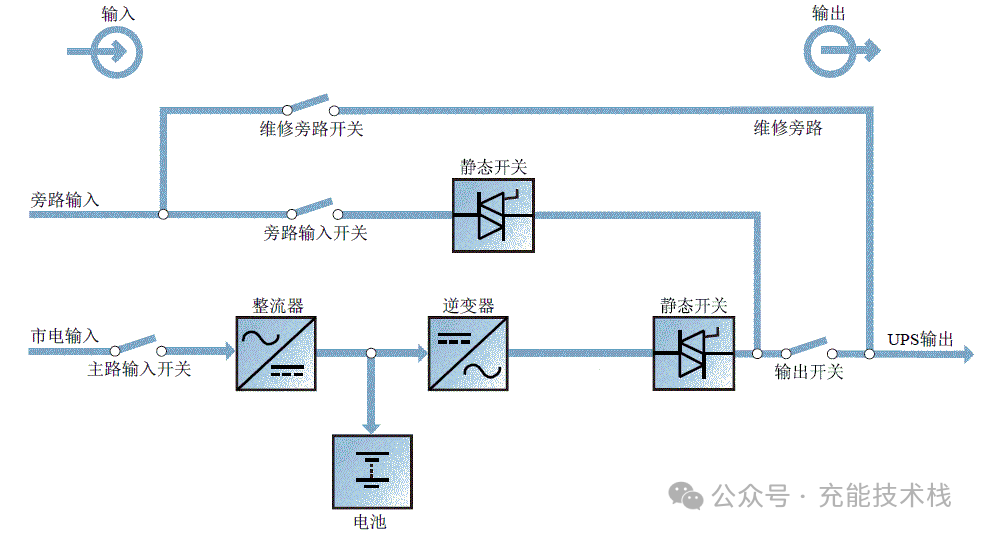

UPS工作原理框图
整流技术- 整流器
功能：
AC - >DC
充电器
缓启动/功率爬升
主要组成：
整流桥
DC滤波电容
PFC功率因数校正电路
整流技术-二极管整流
特点：全导通角，无法调整整流后的电压幅值

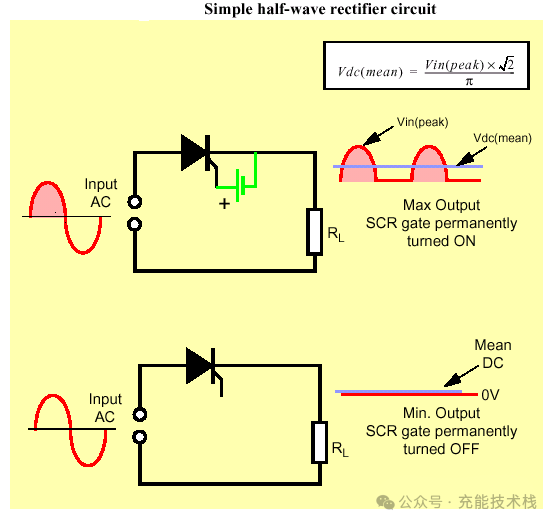

整流技术-SCR整流（相控整流）
特点：通过控制SCR导通角来控制导通时间，从而控制输出的直流电压

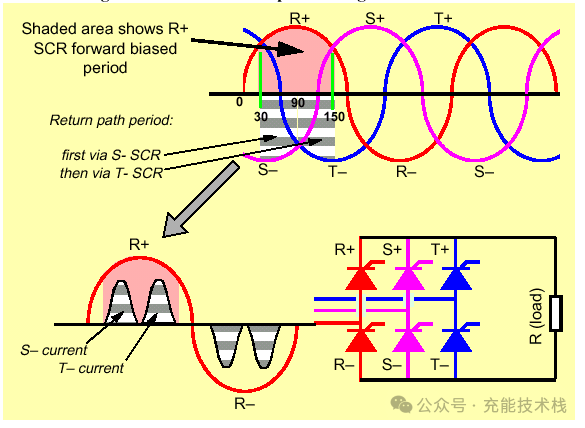

整流技术-三相SCR整流
特点：降压整流，结构简单，控制易实现，可靠性高
整流技术—IGBT整流（高频整流）
特点：PFC升压整流，高输入功率因数

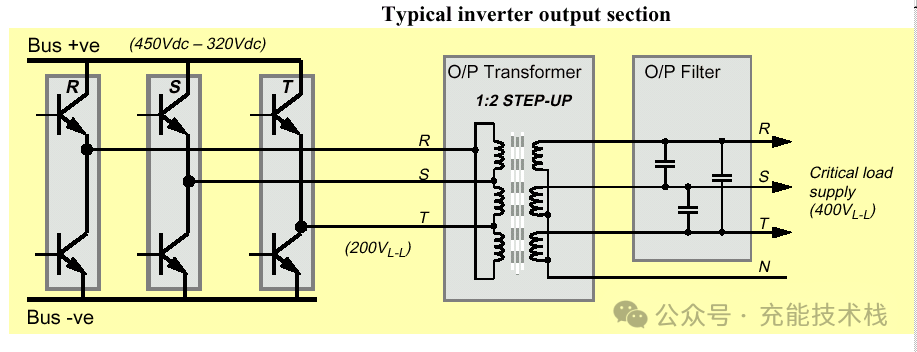

逆变技术-逆变器
功能：
DC->AC (例：允许DCV变化范围：320V-490V)
保证为负载提供洁净的电源
组成：
IGBT三相逆变桥
AC输出滤波电容
输出滤波电感
控制逻辑电路
逆变技术-单相半桥逆变

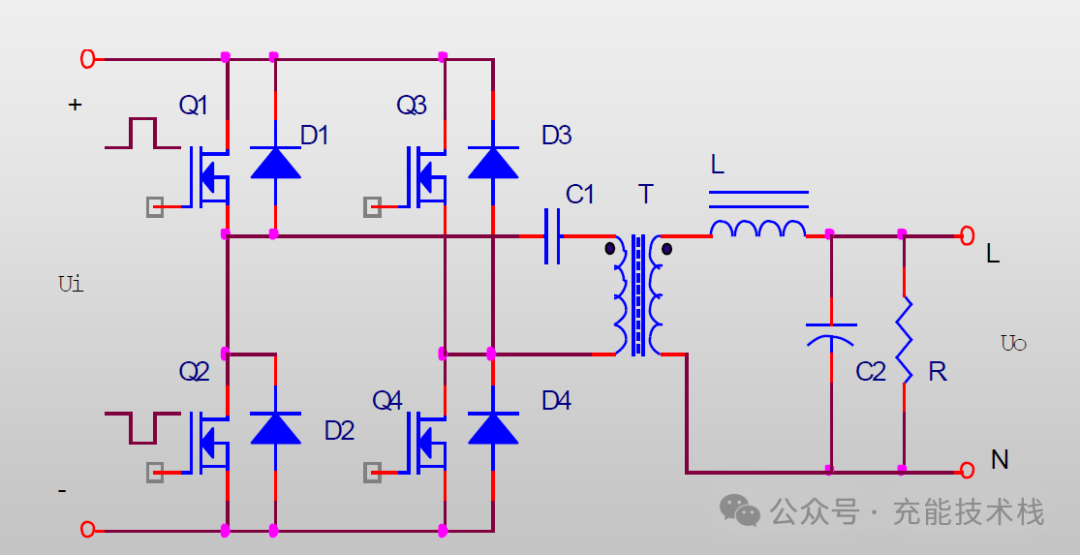

逆变技术-单相全桥逆变
逆变技术-三相半桥逆变

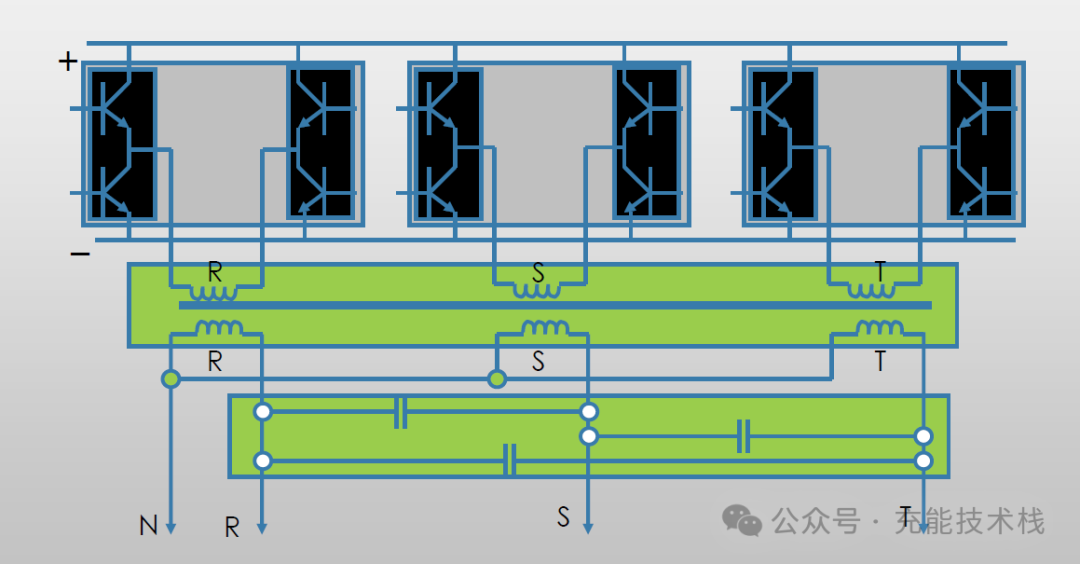

逆变技术-三相全桥逆变

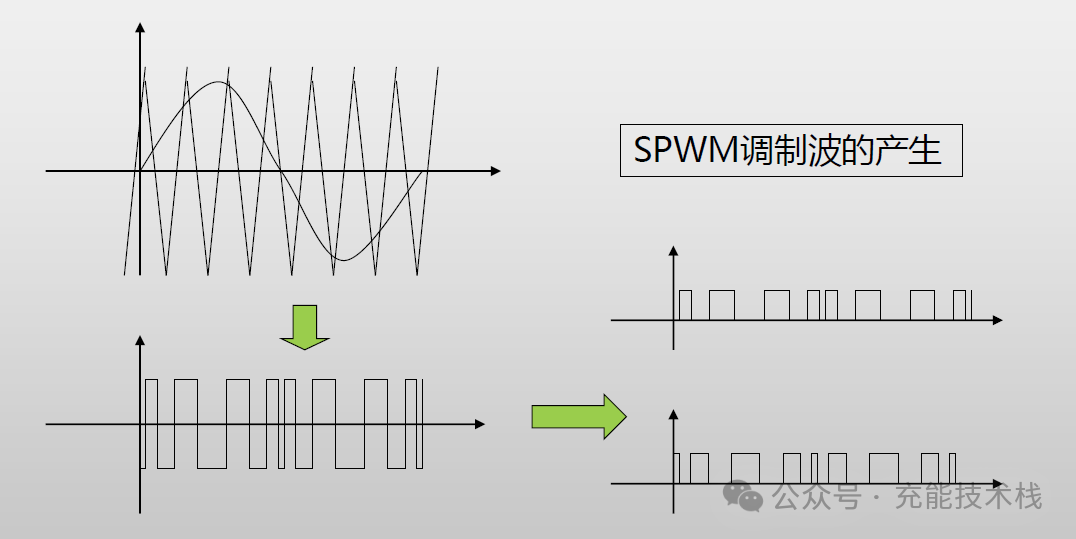

逆变技术-SPWM控制
定义：SPWM（正弦波脉冲宽度调制）调脉冲宽度来控制输出电压稳定

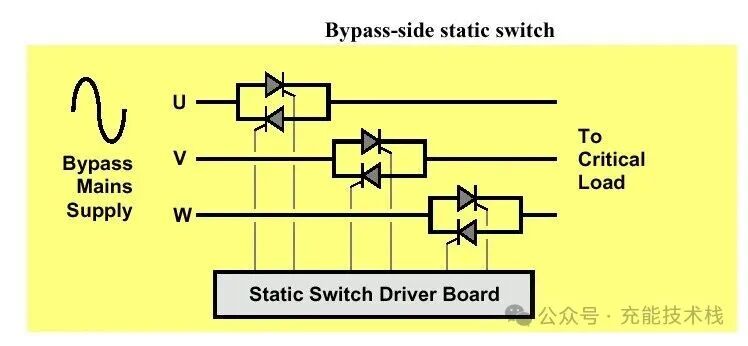

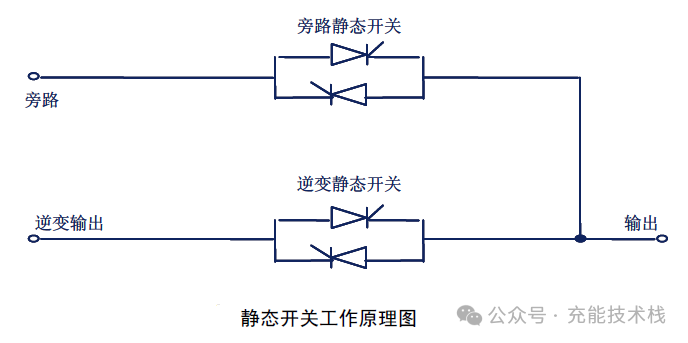

静态开关
组成：
功能：
在发生以下情况时，无中断地（同步）把负载电源转接到旁路电源：UPS输出端发生过载、甚至短路、逆变器故障（包括过温，超/欠压）
控制:
两组静态开关门驱动信号互锁，防止同时导通。
旁路电压超限（一般为±10%）时禁止转换。
