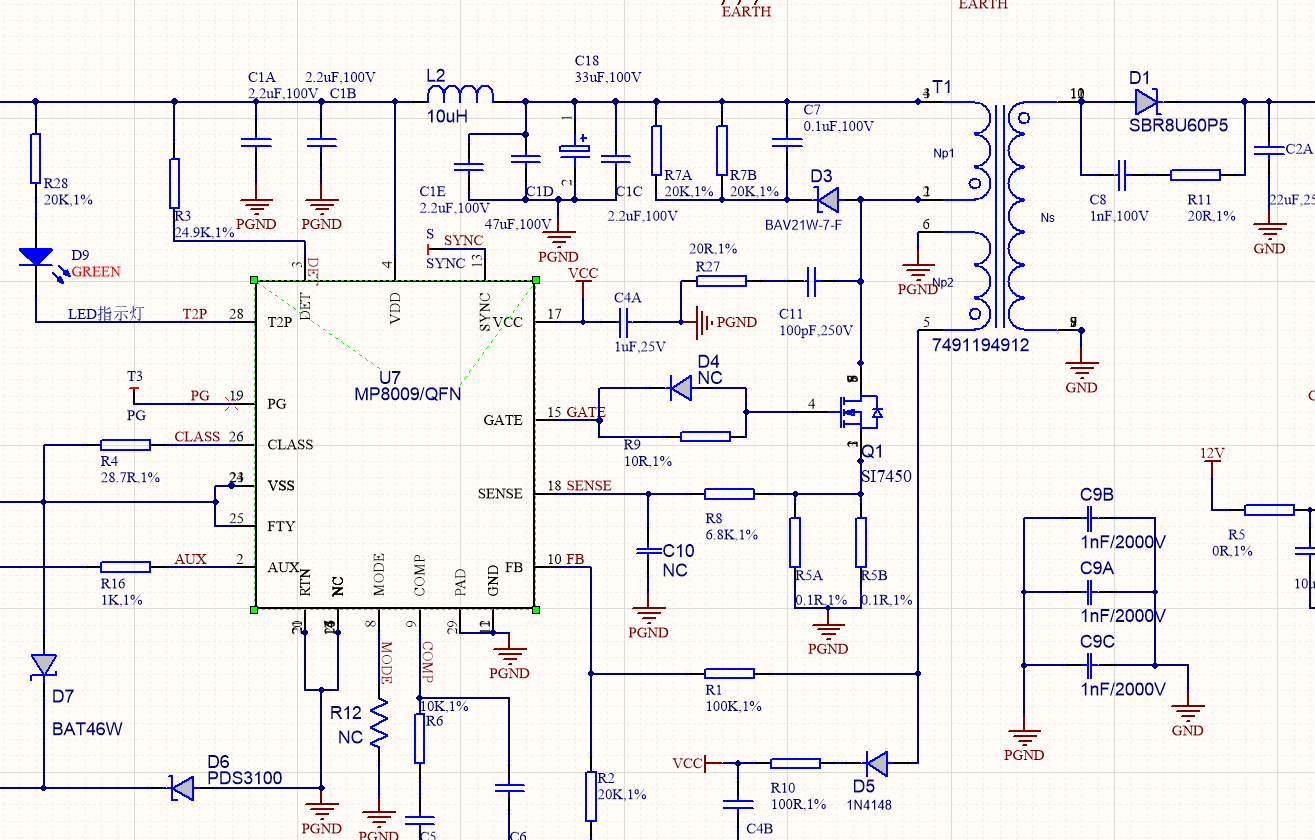

一、原理图设计
1、网口设计通过网线进行供电和受电的设计,POE-IEEE 802.3af/at PoE PD 接口与高效反激 / 正激控制器的 PoE 受电端(PD)电源转换芯片。

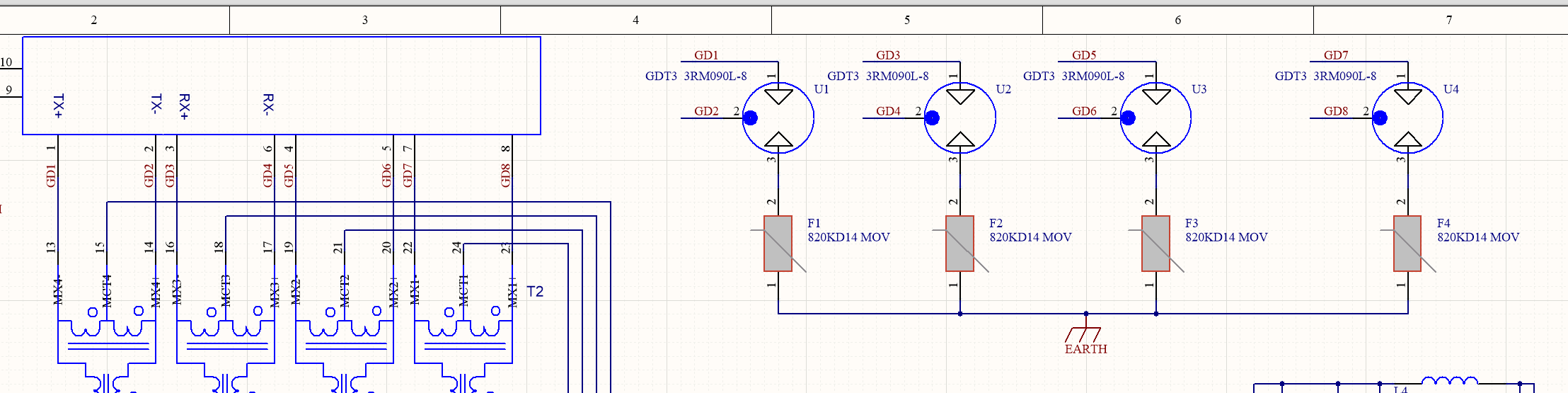

2、设计端口通过变压器隔离。
3、增加防护设计。

3、通过POE-at/af设计-MPS芯片,

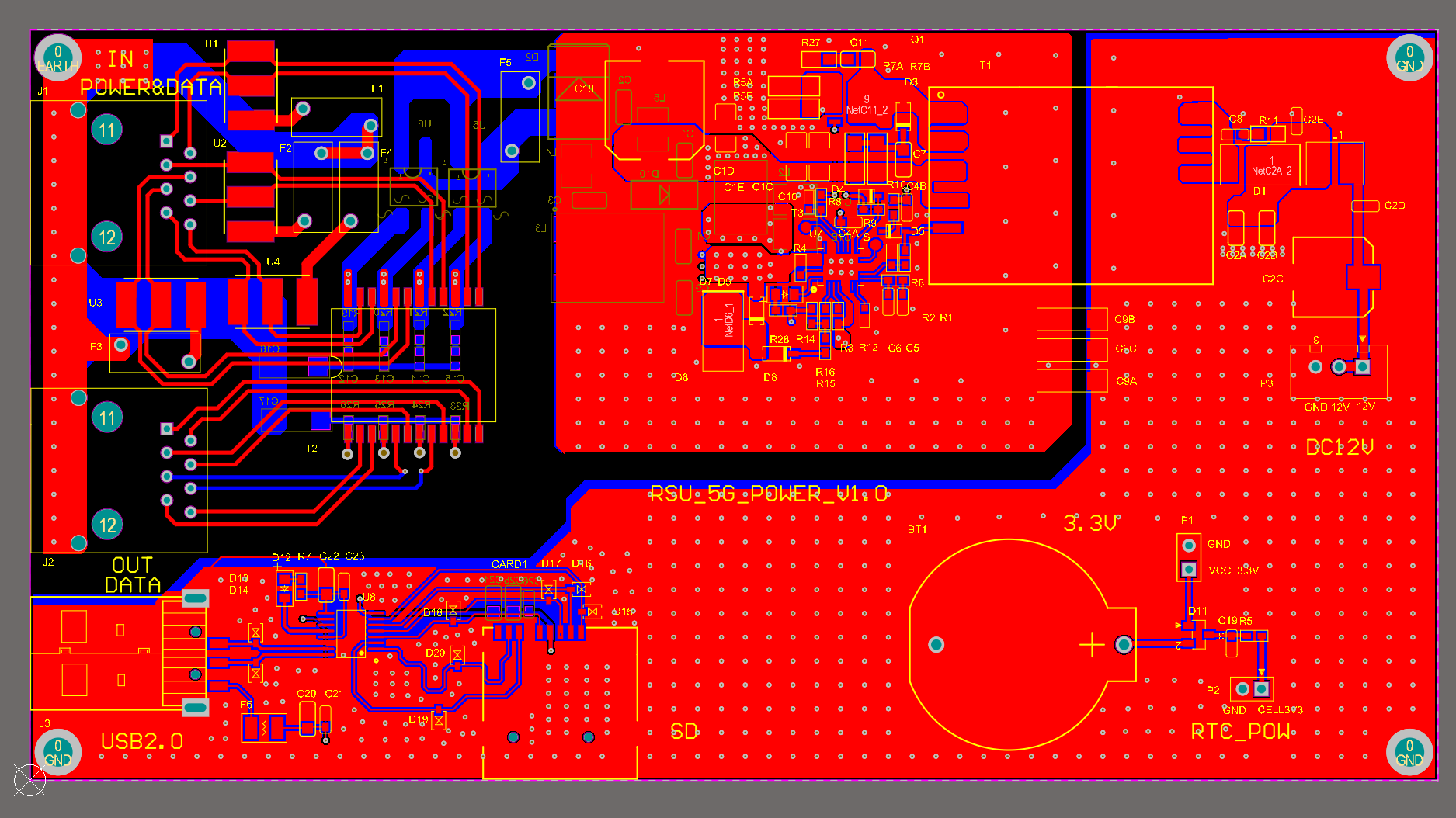

二、PCB设计:

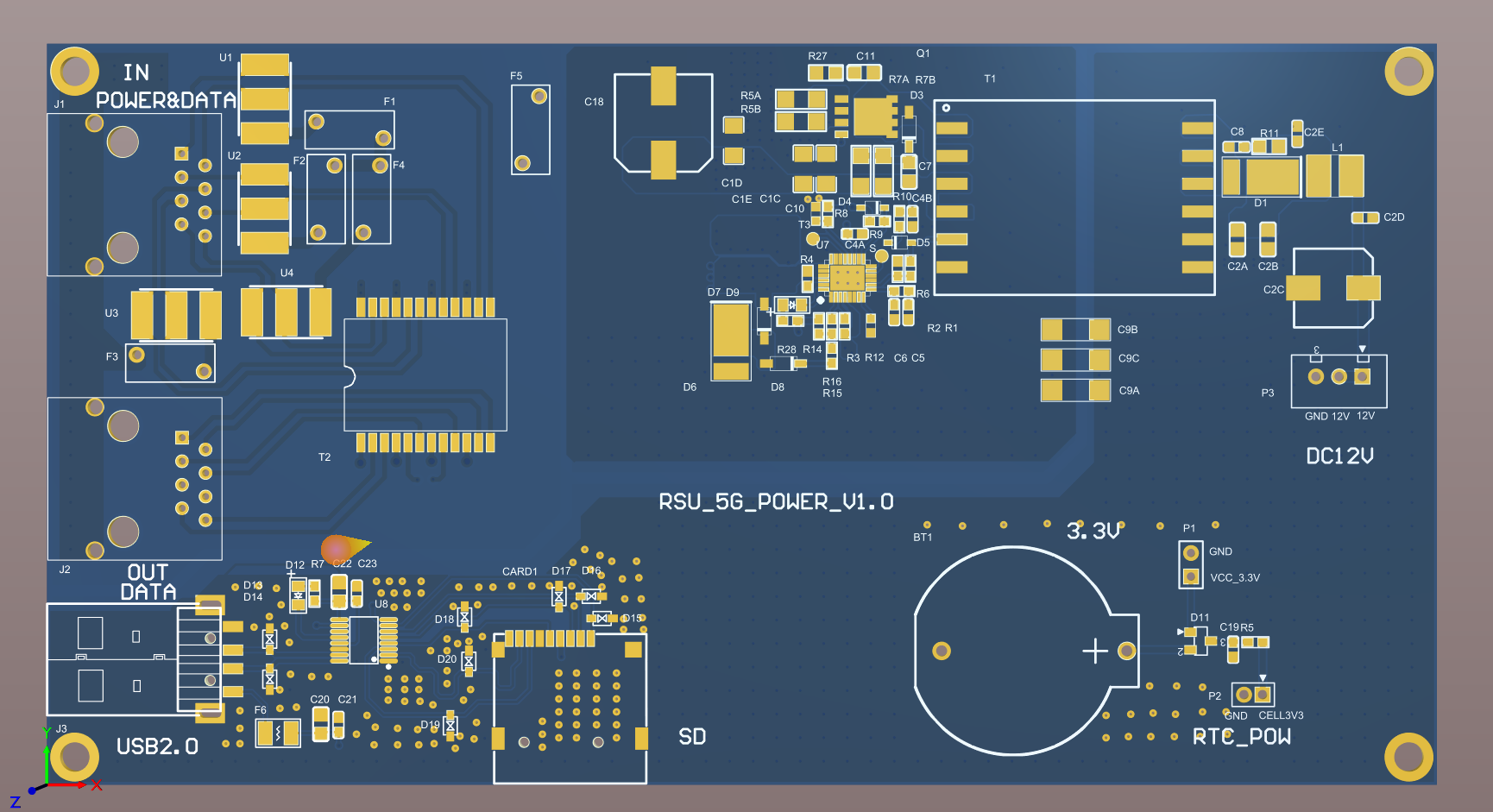

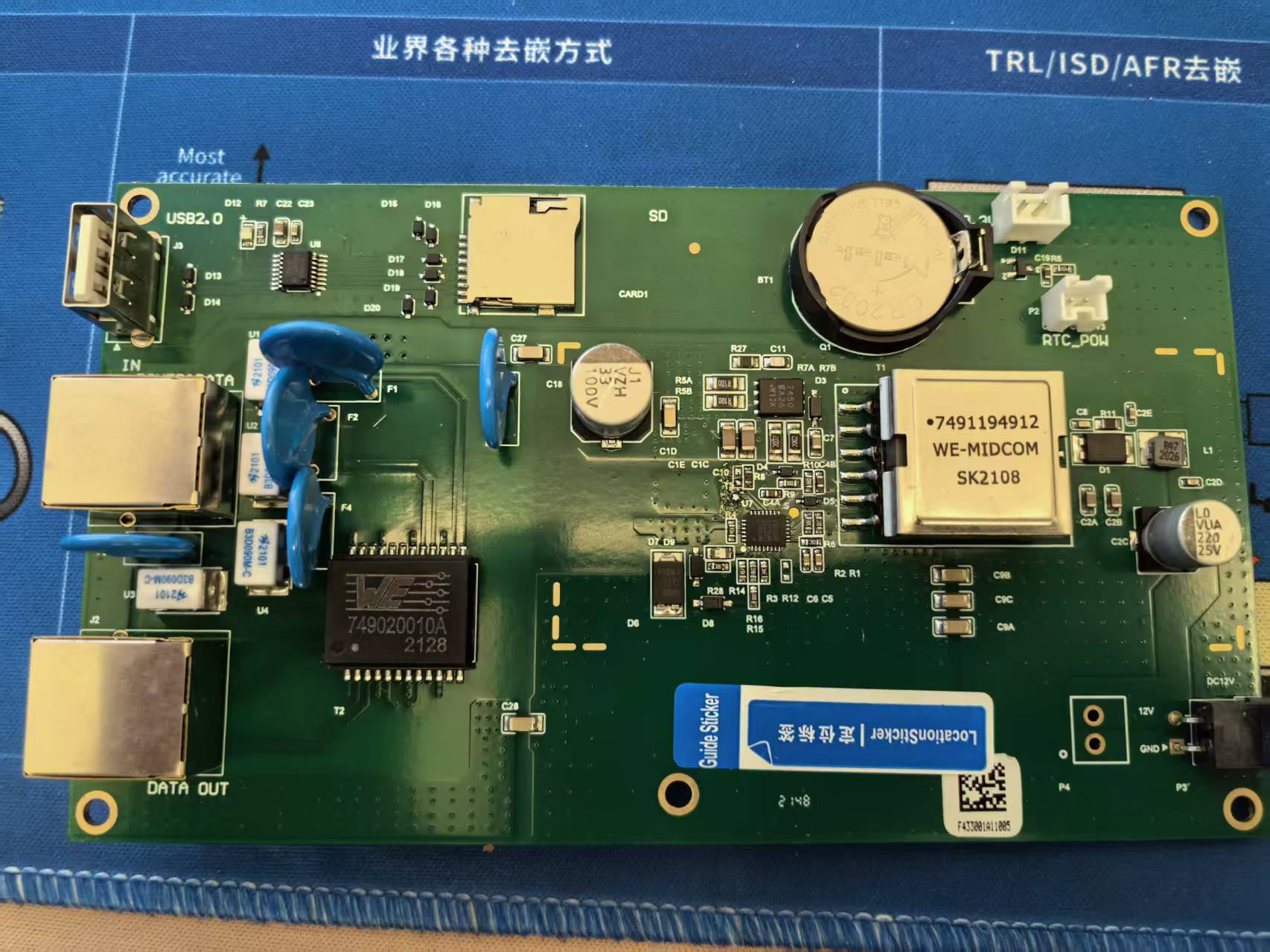

三、实物制版设计:

四、波形测试

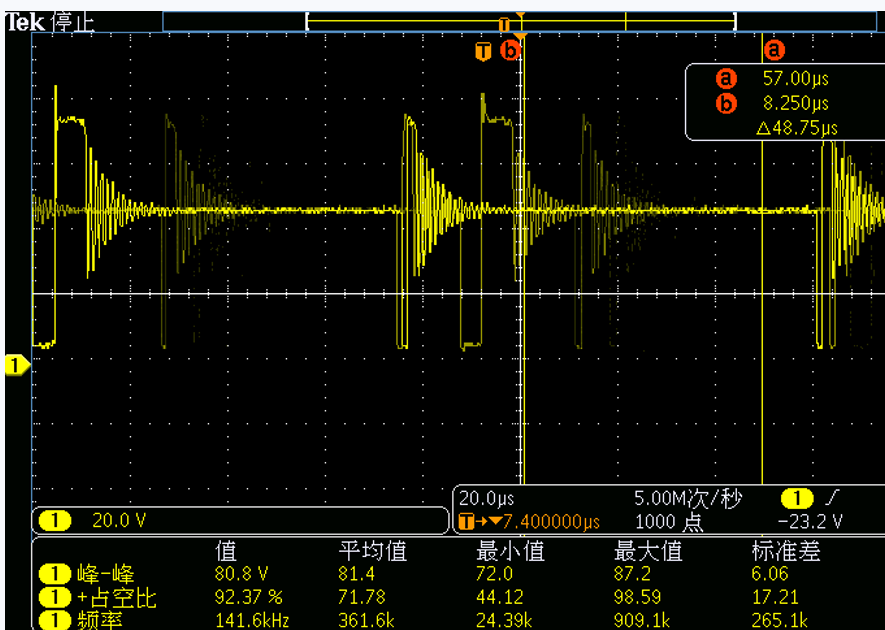

变压器波形测试:

五、视频演示:
1、网口设计通过网线进行供电和受电的设计,POE-IEEE 802.3af/at PoE PD 接口与高效反激 / 正激控制器的 PoE 受电端(PD)电源转换芯片。
2、设计端口通过变压器隔离。
3、增加防护设计。

3、通过POE-at/af设计-MPS芯片,




变压器波形测试:
