很多项目在立项时都会提出“体积再小一点、BOM 再省一点”,但真正落地时,隐藏成本往往出现在 调试时间、返工概率和一致性控制 上。
在一个紧凑型电源项目中,我对比过两种路线:
传统控制器方案:初期 BOM 看似有优势
采用 PI 高度集成方案:单芯片成本更高
真正进入样机阶段后差异逐渐显现:
传统方案在不同负载下需要反复微调
EMI 和浪涌测试存在较大不确定性
不同批次器件带来的离散性影响明显

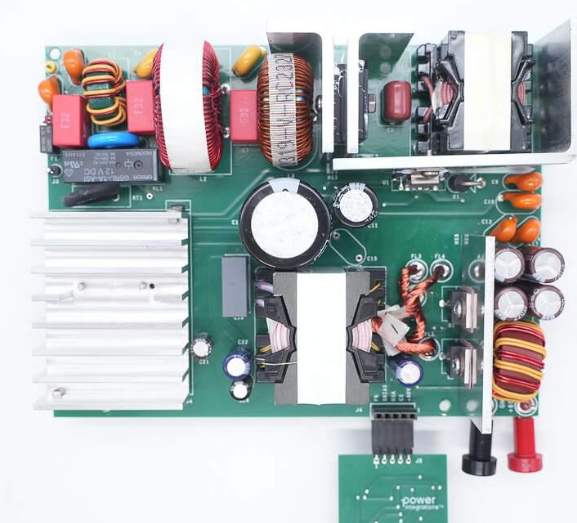

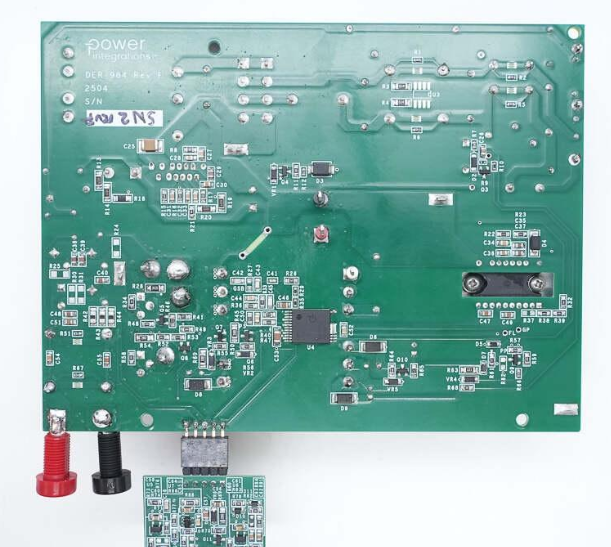

PI DER-984 720W高效LLC充电器方案

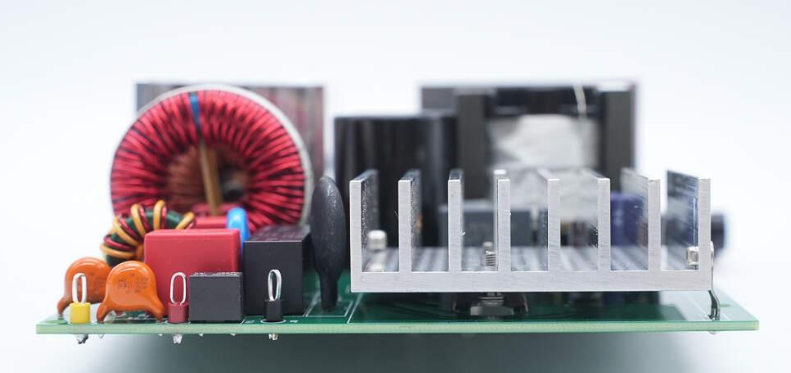

PI针对智能机器人、电动自行车和电动工具充电用途,推出了DER-984参考设计


1. 超薄应急电源方案:PI RDK-1039Q
核心定位:专为 800V 电动汽车平台设计的应急电源,可适配牵引逆变器门极驱动器或应急供电场景。关键优势:采用高效平面变压器替代传统分立绕线器件,板高仅12.5mm(高度受电容器尺寸限制),实现极致轻薄;输入电压范围覆盖30-1000VDC,输出稳定为 12VDC,最大输出功率 18W。安全设计:优化绝缘结构,完全符合汽车级安全标准,适配车载复杂用电环境。

2. 12V 电池替代方案:PI RDK-1054Q 120W 超紧凑型 DC-DC 降压设计
核心定位:面向 800V 高压平台,旨在缩小或消除传统笨重的车载 12V 电池,简化整车电源布局。性能亮点:硬件组合:扁平平面变压器与 InnoSwitch 3-AQ 反激式开关 IC 搭配,板高仅14.6mm(受电容器尺寸限制),占板面积 99×62mm,无需额外加装散热片即可稳定输出 12V/120W 高功率。电气参数:输入电压覆盖200-900VDC,转换效率超 90%,元件数量减少近 50%(提升可靠性 + 降低成本)。安全合规:采用 InSOP-28G 宽爬电封装,优化绝缘设计,满足 IEC 60664-1 标准及汽车级污染等级要求。
3. 隔离式 DC-DC 降压方案:PI RDK-994Q 35W 超紧凑电源
核心定位:800V 高压平台专用隔离式降压电源,适用于牵引逆变器栅极驱动电路、主低压母线失效时的应急电源(EPS)通道。核心特性:硬件核心:基于 InnoSwitch™3-AQ 反激式开关 IC,集成 1700V 碳化硅开关与 FluxLink™次级侧控制技术(实现同步整流)。效率与功耗:全负载下转换效率>90%,空载功耗<15mW(节能优势显著)。尺寸与安全:尺寸仅 118×50×18mm,板高受电容器限制;初级侧漏源极间距达 5.1mm,满足 1000VDC 绝缘及 IEC 60664-1 污染等级 2 要求,且无需喷涂三防漆(简化生产流程)。电气参数:输入电压覆盖40-1000VDC,输出稳定为 24VDC/35W。
4. 高功率密度 12V 电源方案:PI DER-1045Q 120W 电源
核心定位:与 RDK-1054Q 功能互补,同为 800V 高压平台的 12V 电源方案,主打 “替代车载 12V 电池”,优化整车电源架构。性能与设计:沿用扁平平面变压器 + InnoSwitch3-AQ 反激式开关 IC 的组合,板高 14.6mm(受电容器限制),占板面积 99×62mm,无散热片即可输出 12V/120W;输入电压覆盖 200-900VDC,借助 1700V 碳化硅开关与 FluxLink 次级侧控制技术,实现>90% 转换效率,元件数量减少近 50%;安全层面同样符合 IEC 60664-1 标准及汽车级污染等级要求,适配车载严苛环境。

5. 多路输出专用方案:PI DER-1030Q 20W 四路输出超紧凑电源
核心定位:800V 汽车平台的多路供电方案,专为牵引逆变器栅极驱动与应急电源场景设计,满足多设备同时供电需求。关键参数:输入范围:40-950VDC,输出功率 20W,包含四路输出(1 路 24.75V 应急电源 EPS、3 路 25.5V 去耦栅极驱动输出)。安全设计:采用宽爬电距离封装,加强绝缘结构,确保在车载复杂电磁环境与温度波动下,仍能安全稳定运行。
三、方案共性与核心价值
高压适配:输入电压普遍覆盖宽范围(最高达 1000VDC),精准匹配 800V 电动汽车高压平台需求;极致小型化:均采用平面变压器 / 扁平变压器替代传统器件,板高最小仅 12.5mm,大幅节省车载安装空间;高可靠性与安全:集成高耐压碳化硅开关、宽爬电封装、优化绝缘设计,满足汽车级安全标准与污染等级要求,同时通过减少元件数量、简化生产工艺(如免三防漆),降低故障率与成本。
而使用 PI 方案后,我明显感觉到设计过程从“救火式调试”变成了 验证式推进。 这让我重新理解了“方案成本”的含义—— 不仅是物料价格,更是工程师时间与风险控制的成本。
这类体会,也许只有真正经历过项目周期的人才能理解。
