在一次小功率离线电源项目中，我第一次系统性地使用了 PI 的 InnoSwitch 系列。项目最初的目标很简单：体积要小、待机功耗要低，同时还要兼顾可靠性。但真正做下来才发现，传统 PWM 控制器 + 光耦 + TL431 的方案，在调试阶段会消耗大量时间。

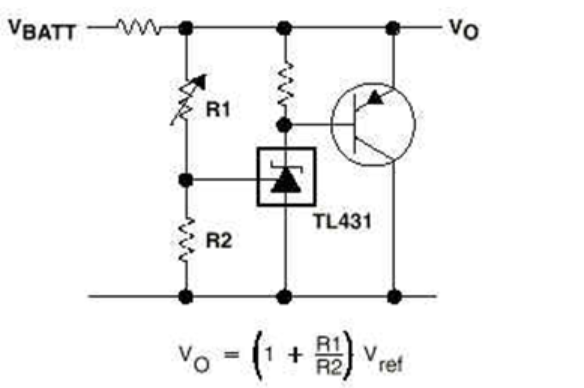

比如：在计算各个电阻的时候， 计算R5和数字电阻的阻值时， 是要让数字电阻分压为2.5V么（TL431极限电压）？ 然后根据输出电压分压计算？？我的输出电压变化范围很大， 是从58V到320V之间的变化。 所以给TL431供电的反馈端是不是要用稳压呀？ 主要我是觉得， 当电压变化时，TL431上是2.5V, 那么加在R3上的电压一变化，电流就变化了呀，这样反馈过去的电压就变了呀，计算光耦三极管端参数（R1,R2）时， 按照论坛上大大们说的： 取光耦二极管端电流为1.5mA？ 然后计算出原端电流，按照这一电流计算R1和R2，对吗？

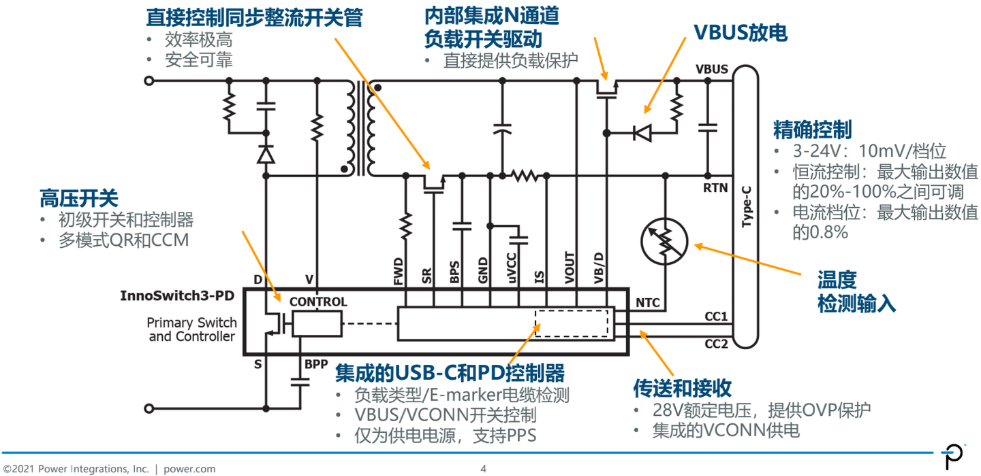

在查阅 PI 官网资料和参考设计后，我开始尝试 InnoSwitch 的一次侧 + 二次侧高度集成方案。真正让我印象深刻的不是“少了多少颗外围器件”，而是 系统级思路的变化：
反馈路径从“模拟链路调校”变成“数字化闭环”
交叉调节、轻载效率不再依赖反复补偿
EMI 和安规设计阶段的可控性明显提升

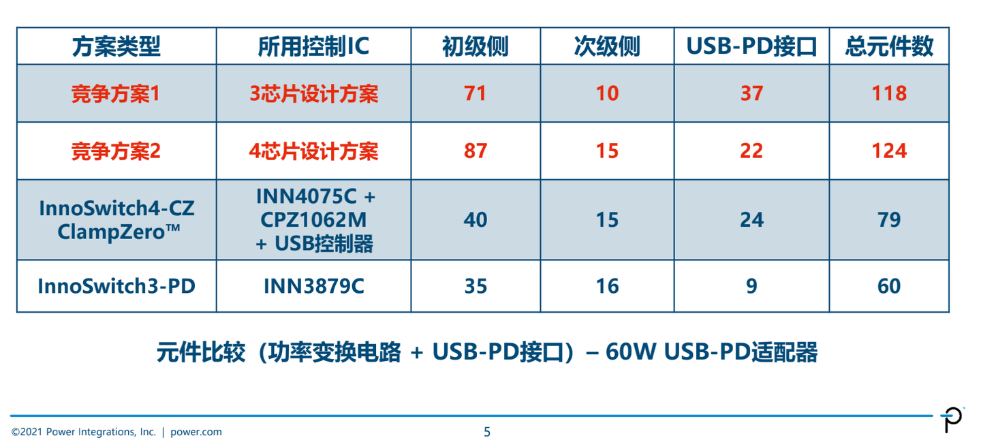

BOM比传统最佳解决方案少的多
在调试过程中，我更多时间花在整体电源架构和磁件匹配上，而不是纠结于环路抖动或光耦一致性问题。 InnoSwitch 更像是把多年电源经验“固化”在芯片里的工具，让工程师把精力放在系统层面。
