咱们在进行了全面了解之后，可以基本连接开发板的组成和功能，如果要进行测试的话最后是上一个高进度的万用表，最好是个六位半以上的，不过根据个人的仪器情况明显是满足要求的，那我们就换一个角度，我们不去测试这个开发板的进度了，而在使用方面进行一下测试，我们知道这个芯片为了保持较高的温度，会进行自加热，那么我们就看一下他的加热过程，以及平衡状态，并通过电流监控、热成像等方法进行展示。最后让这个开发板化身一个口袋校准器，看看便携式万用表的准度。
此评估板操作简便，只需采用任一方法为电路板供电（这里我们选用的是5V适配器），即可开始测量输出直流电压。若测量电源电流，大致状态是初始时电流较高，这是因为加热器将ADR1399加热至约95°C的温度。ADR1399的内部电流限制约为100mA，经损耗和变压器后，将5V USB输入电流限制在约300mA。
那么我们就看看实际效果是不是这样的。先看一下环境参数：
电流检测使用的是USB电流检测仪：

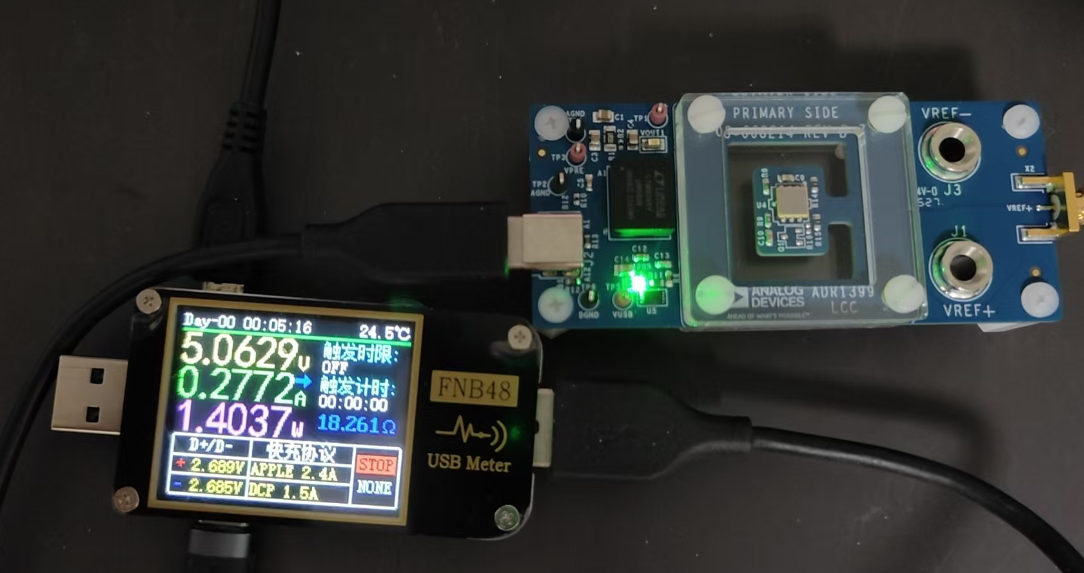

这是初始供电的电流，最大达到的时280mA：

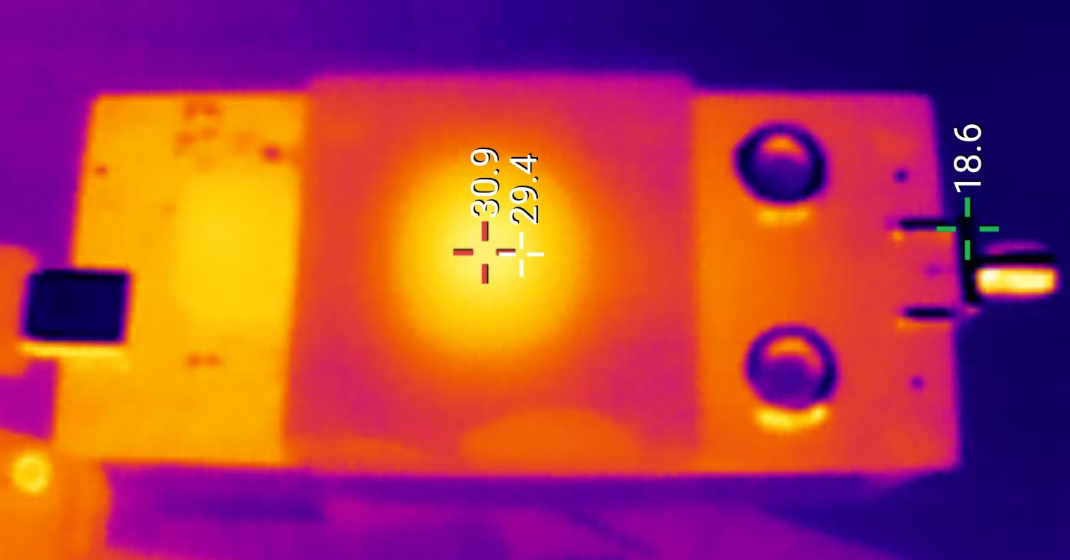

这是初始时的热成像分布：

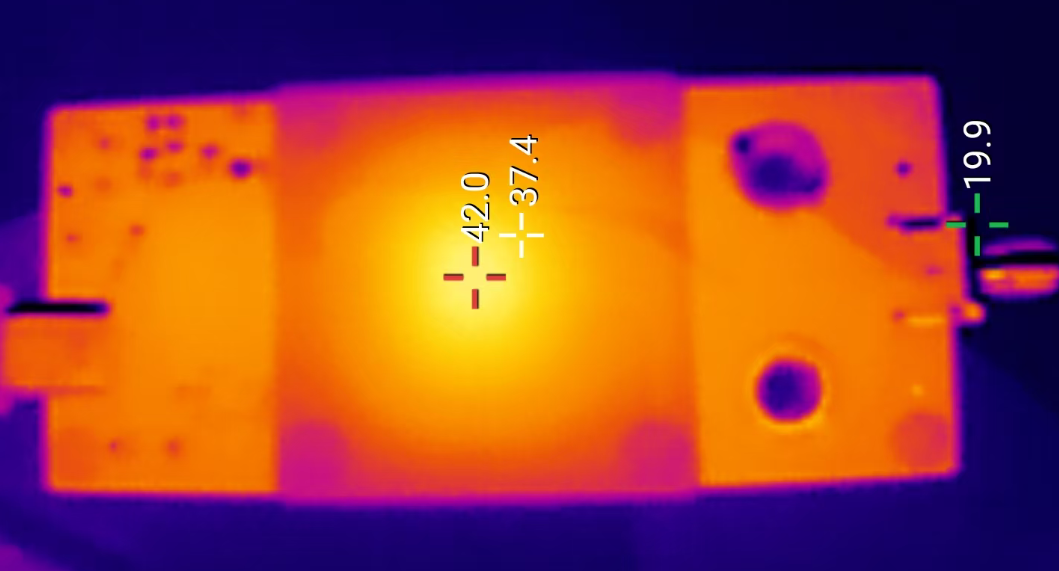

5分钟时的电流就热成像分布，稳定加热的电流大概再150mA，此时芯片附近温度达到了42℃：

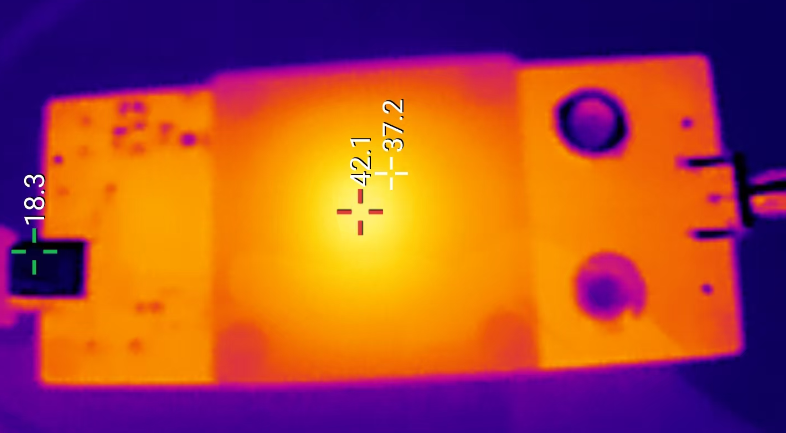

10分钟时的电流和热成像分布，加热电流没有什么变化，温度升高也不明显了：

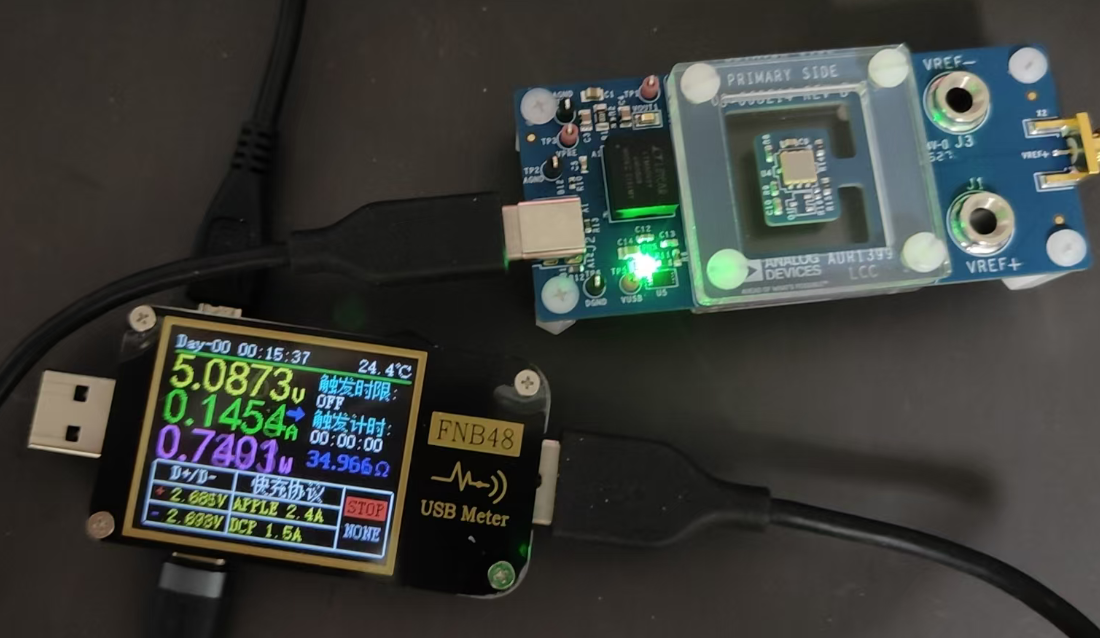

15分钟时的电流和热成像：
后面我们就不在记录了，并没有加热到90多℃，基本上42℃就处于平衡状态了，这个是整个加热过程的连接变化：
可以看到在2分钟以后电流基本处于平稳，这个时候温度基本上加热到热平衡状态，我们在5min时的温度基本上就稳定到了42℃了。
我们再用这个开发板校准一下福禄克的万用表，有偏差了怎么办：
用这个开发板给这些精度低的万用表进行校准对比还是非常实用的，非常的方便，不过其实这个芯片还是有很多的应用场景的：
高精度数字电压表与校准设备：ADR1399适用于超稳定数字电压表（如七位半及以上分辨率设备）和精密校准仪器，例如标准表、现场仪表校准器，因其温度系数低至0.2 ppm/℃和长期稳定性达7 ppm/√kHrs，能有效减少系统温漂和失调误差。在七位半数字多用表（DMM）设计中，ADR1399作为ADC基准源，线性度可控制在±0.3 ppm以内，满足高准确度需求。
高分辨率模数转换器（ADC）系统：该器件专为超可重复ADC设计，其低动态阻抗（0.08 Ω）和开尔文检测版本（LCC封装）可降低电源波动和分流电阻影响，提升ADC输入信号的稳定性。 应用于数据采集系统（DAQ）时，能支持七位半甚至更高分辨率测量。
实验室精密仪器与工业测试设备：包括电子秤、地震物探仪、自动测试设备（ATE）中的源表（SMU）或功率测量单元（PMU），这些场景要求基准电压源具备抗环境干扰能力和长期可靠性。ADR1399的绝热封装（如TO-46）可进一步隔离温度波动，适合对稳定性要求严苛的环境。
以上都是一些超高精度的应用场景，不过它现在就是我的口袋校准器，你说你的准，咱们就拿它测一下。
