LNK3317将功率变换与AC过零点信号的无损耗生成相结合，该信号通常用于系统时钟和定时功能。相较于分立解决方案，采用高度集成的 IC的设计可减少40%以上的元件数量。除了在低功率反激式设计中实现80%以上的效率外，通过开/关控制实现的极低轻载功耗，可以使更多的功能（显示屏、无线连接、传感器等）在系统待机时处于激活状态。LNK3317具有极高的适用性，支持降压式、降压-升压式和反激式变换器拓扑结构。
lnk3317在led电源中的应用降压拓扑电路和 降压-升压拓扑电路的典型框图
电源设计中需要注意的是：对于12V设计，使用3mA假负载时，直接检测反馈通常可实现±5%的整体调整精度。为确保输出稳压，可能需要使用一个假负载来维持3mA的最小负载电流（仅限降压与降压-升压拓扑结构）。光耦器反馈调整率仅受到参考电压精度的限制（齐纳稳压管或IC）。光耦器无需通过安规认证。参考电压的电流充当假负载。RZ的值取决于齐纳稳压管测试电流或参考IC偏置电流，通常介于470Ω至2kΩ，1/8W，5%。
如果输出请求开关周期(IFB < 49μA)持续时间超过50ms，则开关停止，电路进入自动重启动模式。在自动重启动过程中，占空比会降低，以防止电源过热或损坏电路板或负载。如果持续50ms没收到反馈，电源进入自动重启动模式，在一定时间内暂停开关以限制功耗。

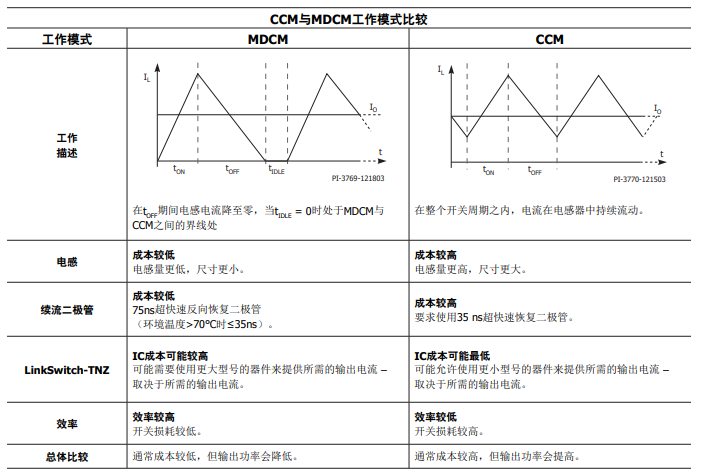

CCM和Mdcm不同工作模式的比较：
