LNK3205在驱动控制器中的应用

LinkSwitch控制器通过开关模式电源SMPS技术工作,主要特点包括将高压功率MOSFET、控制器和保护电路集成在单芯片中,简化外围电路设计。‌采用脉宽调制(PWM)或跳周期控制(Burst Mode),通过调节开关管的导通时间来稳定输出电压或电流。例如,当输出负载变化时,控制器会动态调整占空比,维持输出恒定。‌

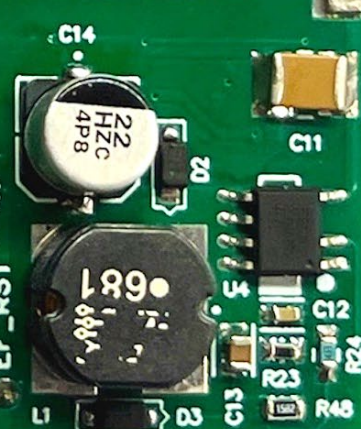

使用LNK3205设计的驱动控制器中的辅助电源,输出电压15VDC,LNK3205D 器件 配置为降压转换器,可从高压直流总线输入生成 15 V 外部偏置。跳线 J8 将降压转换器输出连接至 15 V DC 电源轨。或者,跳线 J9 允许从外部提供偏置电压,J7 和 J8 保持开路以禁用降压转换器并断开其输出与外部电源的连接。对于逆变器效率测量,建议使用外部 15 V 电源,以将逆变器性能与整体系统效率隔离。

全部回复(13)
正序查看
倒序查看
k6666
LV.10
2
2025-12-05 11:14

将功率变换与系统时钟功能结合,支持多种拓扑结构(如反激式、降压式),适用于智能家居、物联网设备和白色家电等领域

0
回复
飞翔2004
LV.10
3
2025-12-11 08:58

LNK3205不仅能去掉笨重的电源变压器,还克服了阻容降压式线性电源负载特性差的缺陷。

0
回复
spowergg
LV.10
4
2025-12-17 08:49

LinkSwitch-TN2的开关频率为66kHz,频率抖动范围是4kHz。功率MOSFET能快速导通,并且无过冲现象。

0
回复
trllgh
LV.10
5
2025-12-22 17:09
@飞翔2004
LNK3205不仅能去掉笨重的电源变压器,还克服了阻容降压式线性电源负载特性差的缺陷。

输入电压范围宽,在交流85~265V范围内具有良好的电压调整率和负载调整率。

0
回复
沈夜
LV.9
6
2025-12-24 11:57

如何选择合适的电源设计方案以满足不同负载条件下的效率要求?

0
回复
千影
LV.7
7
2025-12-24 12:33

如何优化LinkSwitch控制器的外围电路设计?

0
回复
2025-12-24 17:25
@千影
如何优化LinkSwitch控制器的外围电路设计?

对于给定的LinkSwitch-TN芯片和电感值,选择Buck拓扑可以可获得最大输出功率。

0
回复
ZT0oo0
LV.5
9
2025-12-24 17:33

LNK3205D配置为降压转换器时,跳线J8、J9、J7的不同通断状态分别如何实现辅助电源的供电模式切换,且为何逆变器效率测量时建议使用外部15V电源?

0
回复
沈夜
LV.9
10
2025-12-29 14:10

如何优化逆变器效率测量呢?

0
回复
千影
LV.7
11
2025-12-29 14:44

如何利用这些特性优化LinkSwitch控制器系统的效率和可靠性?

0
回复
htwdb
LV.8
12
2025-12-29 20:47

LNK3205D的最大漏极电压为725V,考虑到关断电压尖峰,在高压总线输入下,如何设计RC缓冲吸收电路以确保漏极电压在任何负载瞬变都留有足够的安全裕量?

0
回复
htwdb
LV.8
13
2025-12-29 20:52
@飞翔2004
LNK3205不仅能去掉笨重的电源变压器,还克服了阻容降压式线性电源负载特性差的缺陷。

LNK3205的典型效率在这个功率等级能达到多少?

0
回复
XHH9062
LV.9
14
2025-12-29 22:37

此类方案涉及面很广泛

0
