一款专为高压无刷直流 BLDC电机应用而设计的 750 W 三相逆变器，利用三个 BridgeSwitch-2 的BRD2469WB 器件，实现 97.6% 的效率和 98.5% 的峰值效率。高度集成的 BridgeSwitch-2 半桥电机驱动器 IC 提供的故障保护功能。使用 LNK3205D 器件以最少的组件数实现的高压降压转换器可为 BRD2469WB 组件提供所需的外部偏置。还包括一个可选的电流检测放大器，以支持需要基于分流电阻器的电流反馈的应用。每个 BridgeSwitch-2 组件都将两个 600 V、N 通道功率 FREDFET 及其各自的栅极驱动器集成到一个紧凑的表面贴装封装中。功率 FREDFET 包含超软、快速恢复二极管，非常适合用于逆变器驱动。

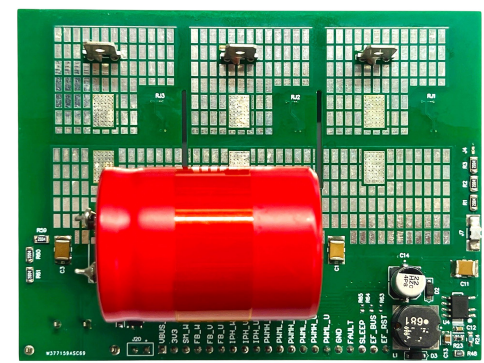

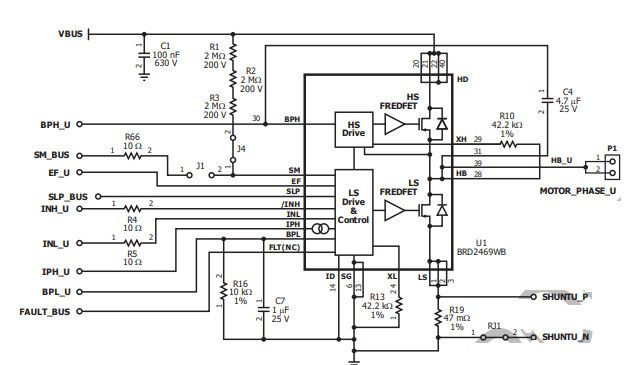

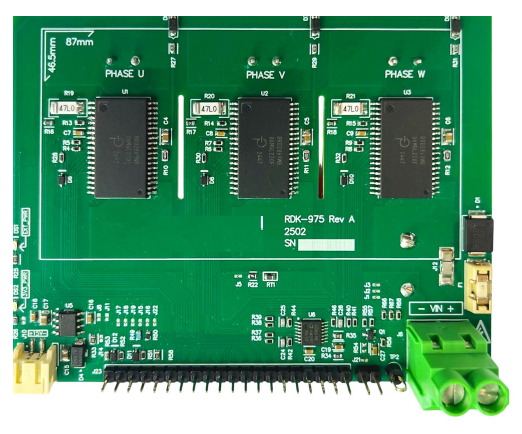

配置为高压降压转换器的LNK3205D 器件为 BRD2469WB 组件提供必要的 15 V 偏置电源。 3.3 V 线性稳压器降低 15 V 外部电源电压，为外部 MCU 和电流检测放大器电路供电。逆变器的输出通过连接器 P1、P2 和 P3 连接到三相 BLDC 电机。在 PCB 布局中，电机连接器直接连接到每个 BRD2469WB 器件的 HB 焊盘（引脚 39），但不连接到 HB 引脚。 HB 焊盘和引脚在器件内部连接，从而在 PCB 布局中提供更多的爬电距离和间隙空间。
