除了 InnoSwitch 家族之外，HiperLCS-2 绝对是值得所有做服务器电源、工业电源、适配器、电信电源工程师重点关注的新品方向。
这是 PI 主推的 第二代高性能 LLC 控制器 + 驱动集成方案，目的是进一步压缩功率密度、提高高功率系统的可靠性，同时简化 LLC 谐振电源设计。跟传统的分立 LLC 主控 + 栅极驱动器架构相比，它的集成度非常高，而设计难度却更低。
下面我从工程实战角度把这个系列拆开讲一讲。
一、HiperLCS-2 是什么？为什么出现？
如果你做过 300W、500W、1kW 的 PFC + LLC 电源，你一定知道：
LLC 谐振变换器效率很高，但调试“挑”，尤其是谐振点偏移、轻载震荡、SR 同步整流配合、死区时间设置等问题常常让工程师折腾。
分立方案中，主控 IC、半桥驱动器、次级同步整流控制、保护电路都分布在板子各处，系统集成度不高。
当你需要提高效率 / 功率密度 / 功率等级，很多细节比如谐振腔、软开关、驱动延迟、次级整流时序都会变成坑。
而 HiperLCS-2 就是为了解决“高性能 LLC 电源太难做、体积太难压、效率很难再往上拧”这类痛点。
它把 LLC 所需的关键环节高度整合在一起，同时提供过流、过温、软启动、时序控制、ZVS 保障等复杂逻辑，让工程师专注于拓扑，而不是被细节绑架。
简而言之： 它是“让高性能 LLC 更容易做”的第二代旗舰方案。
二、HiperLCS-2 的核心亮点（工程师感知最明显的点）
1）主控 + 驱动高度集成，减少外围器件
HiperLCS-2 把 LLC 主控逻辑、频率调制、半桥驱动器全部集成在一颗芯片里，外围几乎只需要：
谐振腔（Lr、Cr、变压器）
少量取样电阻 / 电容
保护相关元件
相比传统的 LLC 主控 IC + 独立 gate driver，它能减少大量 BOM，并且把驱动延时匹配、死区时间等因素全部内部优化。
结果是：
少焊十几二十个器件
驱动时序更准
更容易做 ZVS
布局变简单（抗噪声能力更强）
2）适配更高功率、更高密度的 LLC 设计
第二代 HiperLCS 专门面向功率密度高的应用场景，例如：
200W–1kW 的服务器电源
高效工业电源
高压电池接口电源
大功率适配器 & 电信电源
传统 LLC 性能要往上“卷”很困难，而 HiperLCS-2 把调频范围、驱动能力、保护机制都做得更强，使得高功率密度并不需要用更复杂的氮化镓方案才能实现。
3）全面的保护：OCP / OVP / OTP / SR 协调
LLC 最怕的是什么？ 轻载震荡、过流、过压、同步整流失步。
HiperLCS-2 基本把这些痛点都覆盖：
分段式 OCP（过流保护）
宽范围 OVP（过压保护）
OTP（过温保护）
软启动控制，避免谐振腔冲击
同步整流时序协调，防止次级整流打架
对工程师来说，这等于是把“最容易翻车的地方”全部变成“内建安全机制”。
4）频率调制高级优化：更稳定、更高效率
LLC 的灵魂在于频率调制策略。
HiperLCS-2 使用多模态控制（根据不同负载自动切换模式），使：
轻载效率更高（避免激励过于靠右）
重载时保证 ZVS
减少能量在谐振腔内的无谓循环
降低磁件损耗
在多负载情况（从 5% 到 100%）下，提高平均效率，改善热表现。
5）能与 PI 的同步整流 IC 自然协同（SR 自动时序匹配）
LLC 的 SR（同步整流）是调试难点之一：
时序错 = 撞击 / 反向电流 / 超温
调不好 = 效率掉 2–5%
HiperLCS-2 采用优化过的时序配合机制，使其与 PI 的 SR 控制器、甚至 BridgeSwitch 系列自然协作，从而减少调试压力。
这对工程师 非常友好。
三、HiperLCS-2 适用场景（你做什么项目可以考虑它？）
✔ 大功率适配器（如 200W–300W、900W 氮化镓适配器）
高密度、高效率需求明显。
✔ 服务器电源（High Density PSU）
HiperLCS-2 + PFC IC 能把整机功率密度提升到更高等级。
✔ 电信 / 通信电源模块
对效率、稳定性、长期可靠性要求极高。
✔ 工业级隔离电源
尤其是空间紧张、散热困难、长期 24 小时运行的场景。
✔ 电池快充 / 大功率充电器（比如 400–900W）
只要你在做高效率隔离电源、并且功率超过 150W， HiperLCS-2 都是值得重点评估的。
四、设计实战建议（基于 LLC 多年经验 + PI 推荐）
1）谐振腔设计要按 PI 的推荐来，不要随便改
大部分 LLC 新手工程师都会在：
Lr/Lm 比值
Cr 值
漏感设计
上踩坑。 PI 在参考设计里给出默认值，按照它来调整，会省下大量调试时间。
2）变压器磁芯的选择优先用 PI 推荐的磁芯型号
因为 LLC 的磁芯损耗在高负载时占比很大，选错磁芯会直接导致：
温升上升 5°C–15°C
效率下降 1%–3%
HiperLCS-2 的高频控制逻辑已经优化过，要配合合适磁芯才能发挥性能。
3）PCB 布局注意驱动回路、谐振腔走线、电流检测回路
越靠近开关的区域越要紧凑、回路面积越小越好。
关键点：
半桥节点（SW node）尽可能短
驱动回路必须保持低噪声
谐振腔走线不能绕太长
次级 SR 回路要对称、低阻抗
这些在 PI 的参考设计里都有非常好的范例。
4）充分利用内建保护，不要关掉 OCP/OVP/软启动功能
PI 的保护非常好用。 不要为了“省麻烦”关闭保护，否则 LLC 非常容易损坏 MOSFET 或 SR FET。

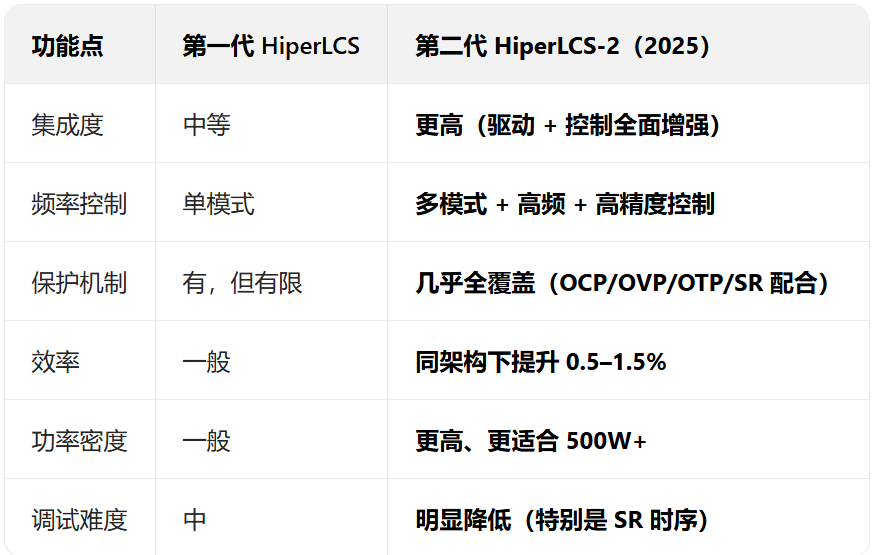

五、和上一代 HiperLCS 相比，HiperLCS-2 强在哪里？
一句话概括： HiperLCS-2 更强、更稳、更友好。
