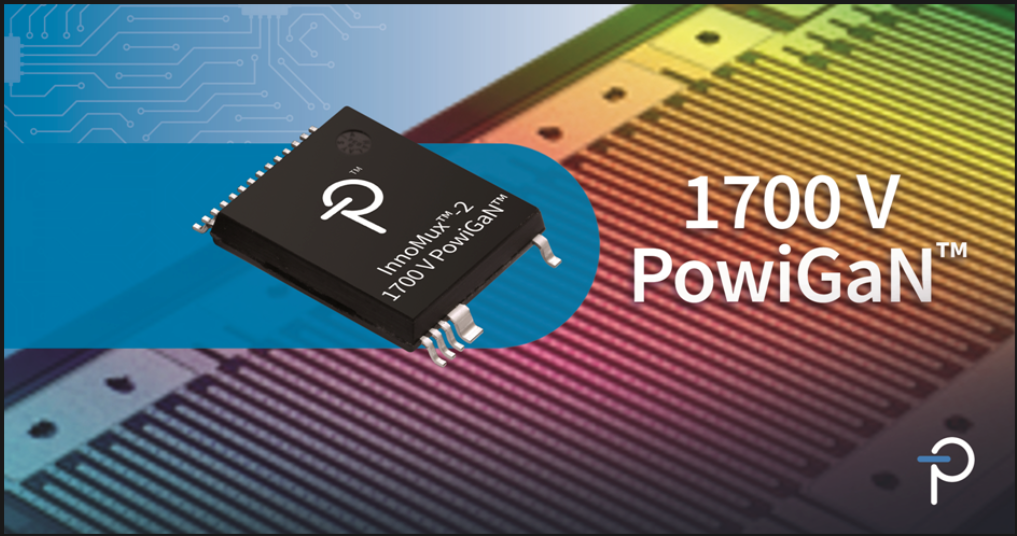

随着新能源、工业控制、汽车电子等领域对电源系统的电压等级与效率要求持续升级，高压功率器件成为技术突破的核心方向。Power Integrations（PI）近期推出的 1700V 氮化镓开关 IC——PowiGaN，以 “业界首款且唯一的 1700V 氮化镓开关 IC” 身份，为高压电源领域树立了全新标杆。这款隶属于 InnoMux™-2 系列的新品，不仅延续了 PI 在氮化镓技术领域的领先优势，更通过多项创新技术重构了高压多路输出电源的设计逻辑，今天就从技术演进、核心特性、场景价值等维度，带大家全面解读这一革命性技术。
一、PowiGaN 技术的高压演进之路
PI 在氮化镓技术领域的突破并非一蹴而就，而是经过了清晰的迭代升级。回溯 2018 年，消费电子领域仍以 650V、725V、900V 硅开关为主，直到 750V 氮化镓开关的出现，才开启了氮化镓在电源领域的应用序幕。2022 年，第二代 900V PowiGaN 器件实现了开关损耗的显著降低，凭借短时过压耐受能力与低输出电容优势，在中高压场景中展现出比硅器件更强的竞争力。2023 年，1250V 氮化镓开关 IC 的推出，成为当时业界耐压最高的氮化镓集成 IC，为工业电源、电动汽车充电器等领域提供了高效解决方案。
2024 年 1700V PowiGaN 的发布，更是将氮化镓耐压等级推向新高度 —— 不到两年时间内，PI 实现了 900V、1250V、1700V 三项全球首创额定耐压，这种迭代速度充分彰显了其在氮化镓材料研发与器件设计上的深厚积累。从技术逻辑来看，更高的耐压等级意味着更强的电压适配能力：按照工程设计中 80% 的降额原则，1700V 器件可轻松应对 1200VDC 母线电压，而传统 900V 硅器件仅能驾驭 550VDC，这一差距让 1700V PowiGaN 得以切入此前由碳化硅垄断的高压市场。
二、四大核心创新构建技术壁垒
1700V PowiGaN 的卓越性能，源于四项关键技术的深度融合。其一是1700V 氮化镓核心器件，基于 PI 独有的 PowiGaN 技术制造，借助氮化镓材料 3.4eV 的高禁带宽度（硅材料的 2.5 倍）与高速电子迁移特性，实现了导通损耗与开关损耗的双重降低。其二是独立多路输出调整技术，打破了传统多路输出电源 “主输出精准、辅助输出漂移” 的困境，每路输出精度均控制在 ±1% 以内，无需后级稳压电路即可满足严苛的电压稳定需求。
其三是FluxLink™次级侧控制技术，通过数字隔离通信实现初级与次级的高效联动，构建起 “需求响应式” 能量分配机制：当某路输出（如 5V 或 24V）电压偏低时，反馈系统通过脉冲信号 “举手请求”，初级控制器迅速开通开关传递能量，精准补足所需，这种智能调控让负载变化时的电压波动始终维持在极小范围。其四是无有源钳位零电压开关（ZVS）技术，通过在开关动作前将两端电压降至零，几乎消除了开通损耗，这对于 1000VDC 等高母线电压场景至关重要，直接将系统效率提升至 90% 以上。
值得关注的还有封装与散热创新。新品采用的 F 封装通过加大引脚间距与爬电间距，有效解决了高电压环境下灰尘、潮湿引发的拉弧放电问题；同时优化封装结构与材料，使器件可通过 PCB 板直接散热，省去了笨重昂贵的散热片，既降低成本又缩减体积。
三、场景适配：从工业到新能源的全维度赋能

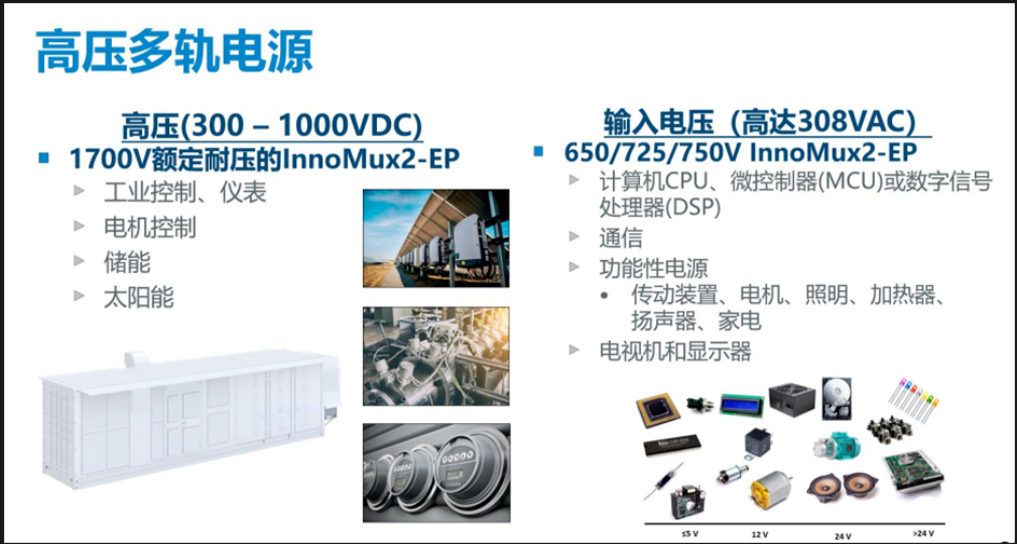

1700V PowiGaN 的技术优势，在多元高压场景中转化为切实的应用价值。在工业电源领域，针对工业控制、仪表、电机控制等多路输出需求，其单级架构无需后级 DC-DC 变换器，即可实现 70W 功率输出，不仅将系统效率提升 10%，还减少了元件数量与电路复杂度，同时空载输入功率低于 50mW，满足工业设备低待机功耗要求。以三相电表为例，其多轨供电需求可通过 1700V PowiGaN 直接满足，电压精度与稳定性远超传统方案。
在新能源场景中，太阳能逆变器对宽电压输入与高效能量转换的需求，与 1700V PowiGaN 的特性高度契合 ——300-1000VDC 的宽输入范围适配不同光照条件下的电压波动，90% 以上的转换效率大幅提升电能利用率。而在汽车充电领域，随着 800V 母线系统的普及，1700V PowiGaN 成为汽车充电器的理想选择，其耐高压特性与高效表现，可适配从家用充电桩到公共快充站的多元需求，近期多地推进的充电桩网络建设中，高压高效电源方案已成为标配方向。
更具颠覆性的是其对碳化硅市场的替代潜力。尽管碳化硅器件性能出色，但生产需高温环境与复杂外延工艺，导致成本居高不下。而 PI 的 PowiGaN 基于成熟硅生产工艺制造，在提供相近高压性能的同时，实现了显著的成本优势，为对成本敏感的中高端高压应用提供了更优选择。
四、全链条支持体系降低落地门槛
PI 为 1700V PowiGaN 技术配套了完善的设计支持资源，大幅降低了技术落地难度。同步推出的 60W 双路输出（5V 和 24V）电源参考设计 RDR-1053，提供了完整的电路原理图、PCB 布局图与 BOM 清单，涵盖关键元件选型与焊接工艺指导。在线设计工具 PlExpert 也已支持 InnoMux-2 系列设计，可通过参数配置快速生成定制化方案。
在 PI 官网的技术资源库中，还可获取针对高压场景的专项文档：包括 EMC 电磁兼容设计难点解析、浪涌保护方案、热设计优化技巧等实战内容，附带不同负载下的效率曲线、温度分布云图等实测数据。对于刚涉足高压电源设计的团队而言，这些资源能将从设计到原型验证的周期从传统的 3-6 个月缩短至 1 个月左右，加速产品上市进程。
五、技术对比：重构高压电源效率认知
与现有高压解决方案相比，1700V PowiGaN 的效率优势尤为突出。传统采用 StackFET 电路（叠加初级功率开关）的方案，在 900VDC 母线电压下效率仅为 82%，且电路复杂、可靠性存疑；而采用单个 1700V PowiGaN 器件，效率可直接提升至 90%，损耗降低 44%。即便是与 PI 自身的 InnoSwitch3-EP StackFET 方案相比，60W 的 InnoMux™-2–EP demo 板在 1000VDC 母线电压下仍能保持超 90% 效率，展现出强大的高压适配能力。
更值得关注的是，1700V PowiGaN 与 750V PowiGaN 保持了一致的高效特性。750V 器件适配 85-264VAC 的传统消费电子场景，而 1700V 器件则攻克了高压领域的效率难题，这种 “全电压段高效” 特性，让 PI 的 PowiGaN 技术实现了从消费电子到工业、新能源领域的全覆盖。
根据市场预测，至 2029 年底，功率氮化镓器件市场规模将达到 20 亿美元，而 1700V 等高压产品将成为增长核心驱动力。1700V PowiGaN 的推出，不仅巩固了 PI 在氮化镓领域的创新领导者地位，更推动高压电源进入 “高效、低成本、小型化” 的新时代。
