这款21.5寸戴尔显示器E2220H,上市价仅700块,配备DP和VGA接口,支持VESA标准壁挂。机身整体纤薄不占地,屏幕自动滤除蓝光不伤眼,很适合长期办公使用,内部电源主控采用PI芯片
显正面右下角是开机键和四个功能按键
E2420H;输入:100-240V~50/60HZ 0.7A,通过了CCC认证
采用了友达光电的屏幕,21.5英寸
金属屏蔽外壳打开,内部左侧是控制屏幕显示的主控板,右侧是显示器电源部分,PCB背面放置一块塑料绝缘隔离板

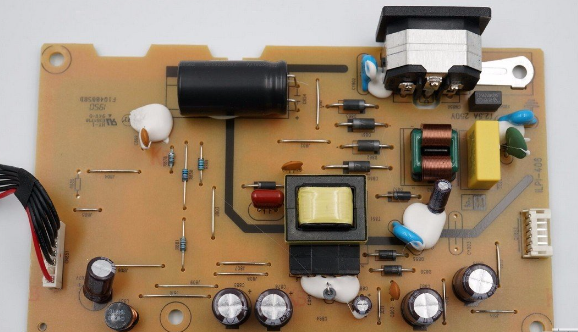

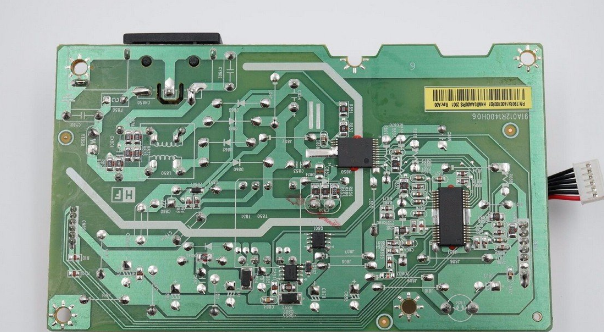

电源板正面元器件布局很稀疏,便于长时间工作散热,板子背同样划出了冷热地区域,初次级隔离间距很大
电源主控芯片为PI公司的Inno3-MX系列,内置开关管,控制器,反馈控制器。得益于PI高集成主控的使用,开关电源元件非常的简洁。

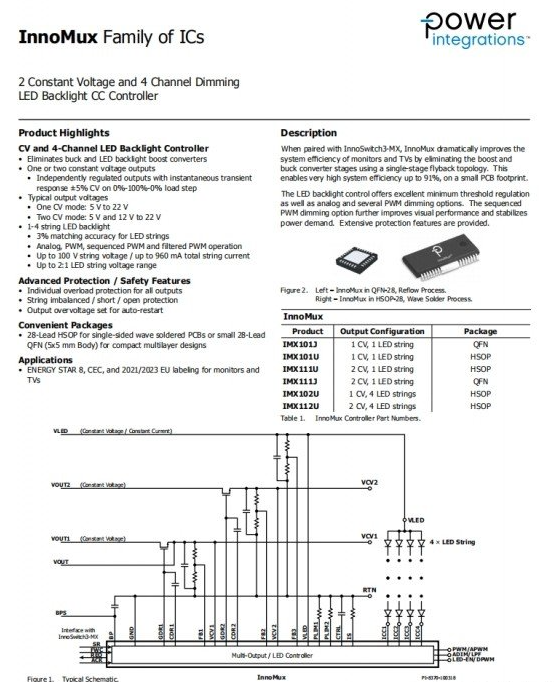

PInno3-MX系列详细规格资料
富鼎AP4024EM NMOS管,耐压30V

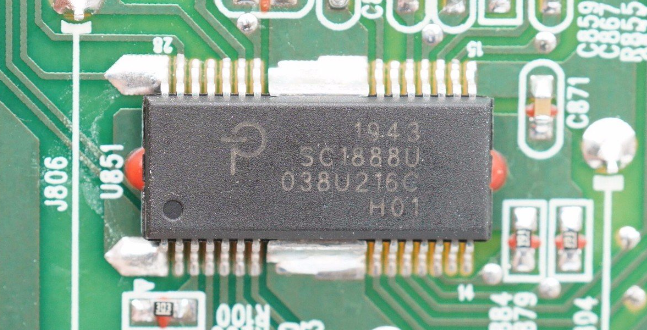

PI SC1888U,该芯片属于PI的InnoMux系列,用于显示器多串LED背光驱动及调光,这款显示器的背光共有4路串联的灯珠。当与InnoSwitch3 MX搭配使用时,InnoMux通过使用单级反激拓扑消除升压和降压转换器级,显著提高了显示器系统效率,系统效率高达91%,而PCB占用空间很小。

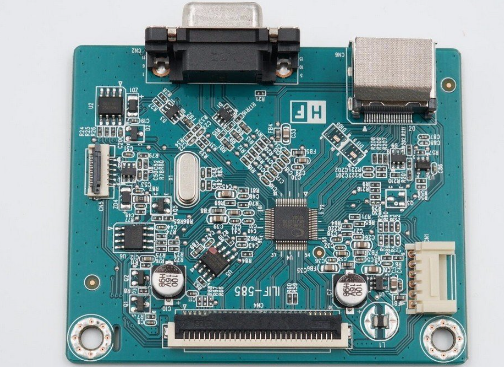

屏幕显示控制主板
FM24C16D非挥发存储器EEPROM
25X40CL串行 NOR 型闪存
晨星 TSUMP588G-3 显示驱动IC
戴尔液晶显示器E2220H内部电路主要由供电电路和显示器控制电路两部分组成,并在外部加装金属屏蔽外壳,防止电磁辐射。考虑到显示器的使用场景以及散热问题,AC-DC芯片以及LED背光驱动芯片均为一流电源芯片公司PI提供,稳定性不容小觑。
