  • 大家来指点一下这个半桥波形,肩膀上怎么有根棍子

    • 大家来指点一下这个半桥波形,肩膀上怎么有根棍子

  • 2007-02-28 11:03

  • 1.1w

    浏览

  • 100

    回复

  • 0

    获赞


    • 小弟刚刚大学毕业,才入行半年,很多事不明白,请大家多多指教.
    最近作了一250W的半桥,上面的半桥波形为双极性管CE波形,红框框所画位置是否正常?轻载没有上面框框里的波形.很完美.上面波形是在24V 6A的时候测试的.
    TL494 58KHZ,双极性管.AC220V入,24V/10A出.

    怎样才能将这个尖峰彻底消除掉?这个尖峰对电源性能有没有什么影响?
    现在这个电源从0~10A负载调整率为千分之四,电压调整率为0.不自激.但是在重载时开关管关断时候有这个东西感觉很不舒服啊.
    我尝试将高压地与低压地之间加一2200P电容,轻微改善.

    同是电子工程师，请一定不要吝啬你的赞！

    0人已赞

    编辑 举报

    LV.1

    974992

    144415

    23

    154127

    说说你的看法

  • peterchen0721

    LV.1

    2007-03-01 10:06

    @一个大苹果

    我记得自控原理里讲过,这个是系统的过阻尼状态,有上便有下,上面存在,负波便必定存在,除非让他变成临界阻尼状态,软开关可以实现吧?具体怎么做哦?

    1.變壓器漏感要低,2.變壓器跨接RC要調到剛好的諧振點上.這樣你就會看到只上不下的波形啦.批量生產時就看品質因素控管問題.祝好運!!PS:注意失控問題的防治吧,不要讓電路發瘋哦!!
    0

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    975002

    144415

    23

    42115

    取消
    发送

    • 现在还没有回复呢，说说你的想法

    现在还没有回复呢，说说你的想法

    全部回复(100)

  • xue007

    LV.1

    2007-02-28 11:28

    @

    功率管上并个RC吸收电路就好些了
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974993

    144415

    23

    795

    取消
    发送
    2

  • 一个大苹果

    LV.1

    2007-02-28 12:12

    @xue007

    功率管上并个RC吸收电路就好些了
    感谢你的指点!
    我知道原因是因为关断时副边对原边的感应电压,因为漏感产生的尖峰.
    RC网络有,担不是在功率管上,是在变压器原边的.现在那个R烫的不得了,加大C会怕会冒烟.
    有没有其他方法可以让这个尖峰小点,比如我刚说的高低压地之间跨接电容.可以改善,但不能彻底消除.
    还有这个东东会会影响电源性能,让电源挂掉?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974994

    144415

    23

    154127

    取消
    发送
    3

  • 想飞的石头

    LV.1

    2007-02-28 17:03

    @一个大苹果

    感谢你的指点!
    我知道原因是因为关断时副边对原边的感应电压,因为漏感产生的尖峰.
    RC网络有,担不是在功率管上,是在变压器原边的.现在那个R烫的不得了,加大C会怕会冒烟.
    有没有其他方法可以让这个尖峰小点,比如我刚说的高低压地之间跨接电容.可以改善,但不能彻底消除.
    还有这个东东会会影响电源性能,让电源挂掉?
    调整一下开关馆的驱动电阻,适当减缓一下开关速度.

    注意,上下桥壁的驱动电阻最好对称.
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974995

    144415

    23

    151255

    取消
    发送
    4

  • tangchaohua2006

    LV.1

    2007-02-28 21:32

    @

    你好!

       有沒有原理圖啊?掛上來看看!
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974997

    144415

    23

    126477

    取消
    发送
    5

  • peterchen0721

    LV.1

    2007-03-01 09:32

    @

    這是激磁電流造成的,一定會出現無法消除的.倒是你的波形上有震盪一次那個負波要削掉,否則EMI可能不好.以上提供參考.
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974998

    144415

    23

    42115

    取消
    发送
    6

  • 一个大苹果

    LV.1

    2007-03-01 09:45

    @想飞的石头

    调整一下开关馆的驱动电阻,适当减缓一下开关速度.

    注意,上下桥壁的驱动电阻最好对称.
    驱动电阻加大了,波形没有改善,但重载时自激...
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974996

    144415

    23

    154127

    取消
    发送
    7

  • 一个大苹果

    LV.1

    2007-03-01 09:52

    @peterchen0721

    這是激磁電流造成的,一定會出現無法消除的.倒是你的波形上有震盪一次那個負波要削掉,否則EMI可能不好.以上提供參考.
    请问副波怎样消除?这个其实是一个周期的震荡
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    974999

    144415

    23

    154127

    取消
    发送
    8

  • 一个大苹果

    LV.1

    2007-03-01 09:54

    @peterchen0721

    這是激磁電流造成的,一定會出現無法消除的.倒是你的波形上有震盪一次那個負波要削掉,否則EMI可能不好.以上提供參考.
    我记得自控原理里讲过,这个是系统的过阻尼状态,有上便有下,上面存在,负波便必定存在,除非让他变成临界阻尼状态,软开关可以实现吧?具体怎么做哦?
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    975001

    144415

    23

    154127

    取消
    发送
    9

  • peterchen0721

    LV.1

    2007-03-01 10:06

    @一个大苹果

    我记得自控原理里讲过,这个是系统的过阻尼状态,有上便有下,上面存在,负波便必定存在,除非让他变成临界阻尼状态,软开关可以实现吧?具体怎么做哦?
    1.變壓器漏感要低,2.變壓器跨接RC要調到剛好的諧振點上.這樣你就會看到只上不下的波形啦.批量生產時就看品質因素控管問題.祝好運!!PS:注意失控問題的防治吧,不要讓電路發瘋哦!!
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    975002

    144415

    23

    42115

    取消
    发送
    10

  • 一个大苹果

    LV.1

    2007-03-01 10:33

    @peterchen0721

    1.變壓器漏感要低,2.變壓器跨接RC要調到剛好的諧振點上.這樣你就會看到只上不下的波形啦.批量生產時就看品質因素控管問題.祝好運!!PS:注意失控問題的防治吧,不要讓電路發瘋哦!!

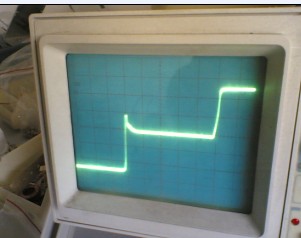

    兄弟 太谢谢你了,下面2个波形那个更好点?
