    • 该UPS具体型号是SU3000INET,为工频正弦波在线互动型,效率号称93%，内置电池电压48v。



    主变压器为2个1500w工频变压器，低压侧串联，高压侧并联。PIC单片机主控，逆变、充电共用1套H桥。

    下面电池仓中的4颗内置电池完全失效已拆除，估计是24AH左右的。

    从背面可看到H桥每臂由8个TO220封装的mos管(40A100V)组成。下面是单片机和H桥正面。

    同是电子工程师，请一定不要吝啬你的赞！

    0人已赞

    编辑 举报

    LV.1

    3416613

    1025533

    127

    474301

    说说你的看法

  • LV.

    @

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    取消
    发送

    • 现在还没有回复呢，说说你的想法

    现在还没有回复呢，说说你的想法

    全部回复(12)

  • fayehuang99

    LV.1

    2012-09-21 11:56

    @

    没看到电流互感器. 空载关机吗?

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3416626

    1025533

    127

    410928

    取消
    发送
    2

  • ymyangyong

    LV.1

    2012-09-21 17:17

    @fayehuang99

    没看到电流互感器. 空载关机吗?

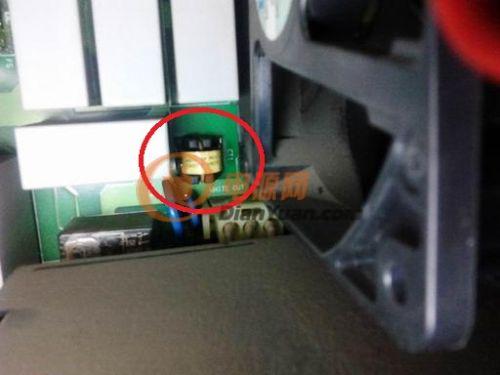

    有个电流互感器在风扇下面。空载试了半个小时也没见自动关机。逆变状态空载输入电流高达2A，这个真蛋痛了！



    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3416843

    1025533

    127

    474301

    取消
    发送
    3

  • 霞霞

    LV.1

    2012-09-22 20:26

    @

    壮观啊
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3419483

    1025533

    127

    465783

    取消
    发送
    4

  • ymyangyong

    LV.1

    2012-09-22 22:08

    @霞霞

    壮观啊

    是啊，这个家伙足有20kg！

    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3419890

    1025533

    127

    474301

    取消
    发送
    5

  • 273325729

    LV.1

    2012-09-28 21:11

    @ymyangyong

    是啊，这个家伙足有20kg！

    apc的巨难修，板材垃圾的不行
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3440004

    1025533

    127

    533013

    取消
    发送
    6

  • ymyangyong

    LV.1

    2012-09-28 21:32

    @273325729

    apc的巨难修，板材垃圾的不行
    说的我怕怕的!容易坏吗？
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3440024

    1025533

    127

    474301

    取消
    发送
    7

  • 273325729

    LV.1

    2012-09-29 20:15

    @ymyangyong

    说的我怕怕的!容易坏吗？
    工频机比较稳定坏的不多经常清理里面的土就好了
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3440494

    1025533

    127

    533013

    取消
    发送
    8

  • tvro

    LV.1

    2012-10-07 12:01

    @273325729

    工频机比较稳定坏的不多经常清理里面的土就好了
    不错的东西
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3442553

    1025533

    127

    320255

    取消
    发送
    9

  • 1179300092

    LV.1

    2013-01-18 10:06

    @tvro

    不错的东西
    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3530174

    1025533

    127

    410587

    取消
    发送
    10

  • 1179300092

    LV.1

    2013-01-18 10:07

    @1179300092


    0

    设为最佳答案

    置顶

    编辑

    删除

    举报

    #该内容仅管理员可见#

    #回复内容已被删除#

    #该内容正在审核#

    回复：

    3530175

    1025533

    127

    410587

    取消
    发送
    11

    • 现在还没有回复呢，说说你的想法
