有时候我们搭电路时只需要实现一个简单的逻辑，但用一个 4 门的集成电路来设计未免过于昂贵与占面积，而且 IC 里没用到的门电路又必须拉高或拉低，相当烦琐。鉴于简化电路的需要，我整理了一套用三极管、二极管、电阻组成的逻辑门电路，可实现 2 输入或 3 输入的 AND,OR,NAND,NOR,EXOR 操作。

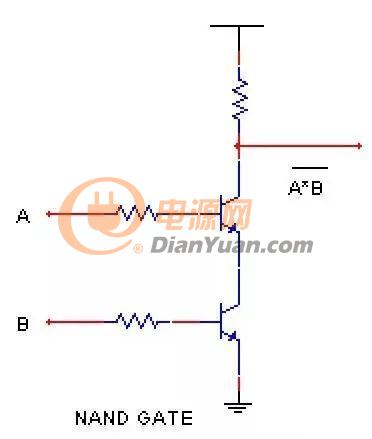

与非门

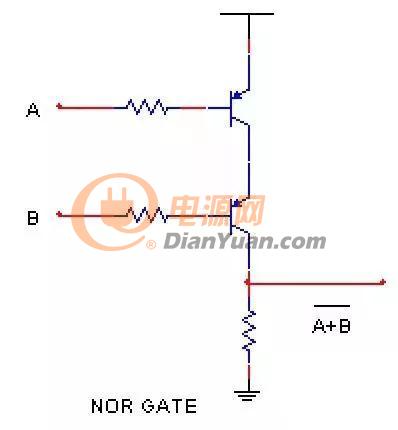

或非门
或门

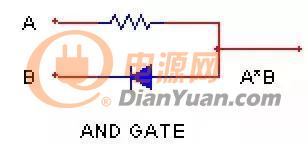

与门

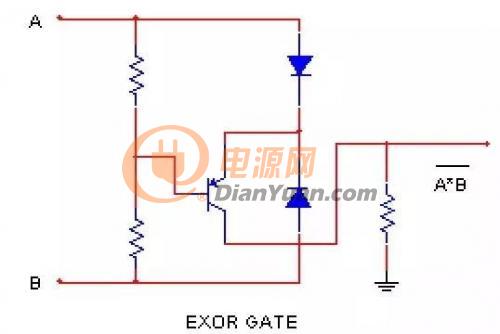

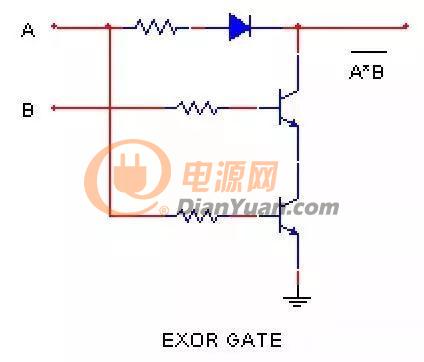

异或门
三输入与非门

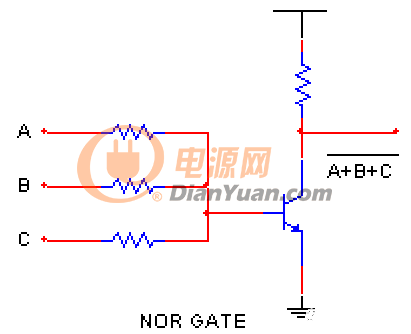

三输入或非门
三输入与门

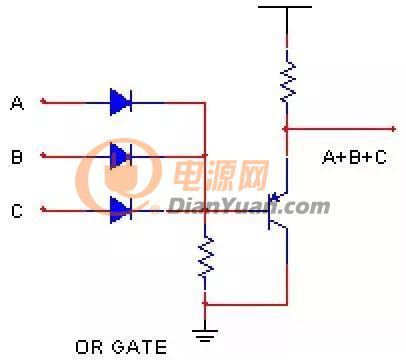

三输入或门
