做电源设计搞懂这些就万事大吉了

2019-08-21 09:22 来源:互联网 编辑:Emma

做电源设计的工程师天天接触的就是脉冲宽度调制(PWM),脉冲频率调制(PFM),脉冲宽度频率调制(PWM-PFM)。然而我们的主题就是PWM与PFM,我看看还有哪些我们需要进一步了解~

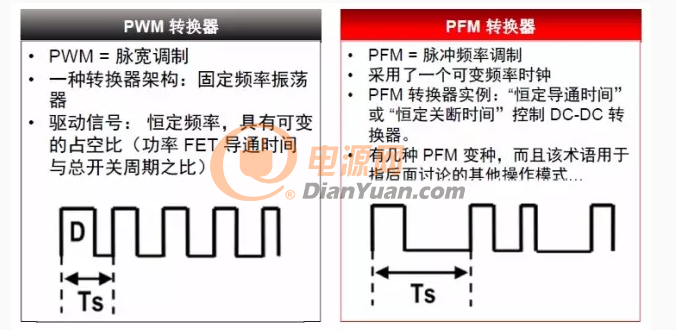

开关电源的控制技术主要有三种:(1)脉冲宽度调制(PWM)(2)脉冲频率调制(PFM)(3)脉冲宽度频率调制(PWM-PFM)

做电源设计的应该都知道PWM 和PFM 这两个概念

PWM:脉冲宽度调制

脉宽调制PWM是开关型稳压电源中的术语。这是按稳压的控制方式分类的,除了PWM型,还有PFM型和PWM、PFM混合型。脉宽宽度调制式(PWM)开关型稳压电路是在控制电路输出频率不变的情况下,通过电压反馈调整其占空比,从而达到稳定输出电压的目的。

PFM: 脉冲频率调制

一种脉冲调制技术,调制信号的频率随输入信号幅值而变化,其占空比不变。由于调制信号通常为频率变化的方波信号,因此,PFM也叫做方波FM。

PWM是频率的宽和窄的变化,PFM是频率的有和无的变化, PWM是利用波脉冲宽度控制输出,PFM是利用脉冲的有无控制输出.

其中PWM是目前应用在开关电源中最为广泛的一种控制方式,它的特点是噪音低、满负载时效率高且能工作在连续导电模式,现在市场上有多款性能好、价格低的PWM集成芯片;PFM具有静态功耗小的优点,但它没有限流的功能也不能工作于连续导电方式。

做电源设计搞懂这些就万事大吉了

与PWM相比,PFM的输出电流小,但是因PFM控制的DC/DC变换器在达到设定电压以上时就会停止动作,所以消耗的电流就会变得很小。因此,消耗电流的减少可改进低负荷时的效率。PWM在低负荷时虽然效率较逊色,但是因其纹波电压小,且开关频率固定,所以噪声滤波器设计比较容易,消除噪声也较简单。

若需同时具备PFM与PWM的优点的话,可选择PWM/PFM切换控制式DC/DC变换器。此功能是在重负荷时由PWM控制,低负荷时自动切换到PFM控制,即在一款产品中同时具备PWM的优点与PFM的优点。在备有待机模式的系统中,采用PFM/PWM切换控制的产品能得到较高效率。

总结:通过学习可以对PWM和PFM进一步了解,从此工作中可以避免弯路。
