为了解决噪声问题,控制器将滤除共模噪声,并通过跳频方案避免噪声问题。该专利方法利用自电容触摸以及互电容触摸扫描,并涉及差分触摸传感。IC不是将每条传感线路视为其自身的独立元素,而是测量传感线路对之间的差值;这样就消除了两条线路共有的噪声。如果显示屏的相似区域出现相同的噪声,则该噪声将被消除,仅保留有效信号。这种差分触摸传感提供了非常有效的噪声消除/抑制能力。
在电器内部,洗衣机电机、冰箱压缩机以及电磁炉上的燃烧器辐射的噪声处于噪声消除频带范围内,这样便可为这些电器上的触摸屏提供可靠、稳健的性能。因此,这可避免误触摸事件。然而,还有一点也同样重要:检测合法触摸并向主控制器报告以避免因噪声而错过触摸事件,否则会出现用户预计会发生某事件但实际未发生的情况。
由于水和其他液体在厨房和洗衣间中十分常见,因此需要防潮功能。例如,当炉子上锅里的液体因沸腾而飞溅到触摸屏上时,不应发生误触摸事件。不过,雾或液滴也可
能导致问题。因此,能够在潮湿或有水的情况下检测触摸应当是每个设计人员研究电器的触摸屏HMI时的关键要求。

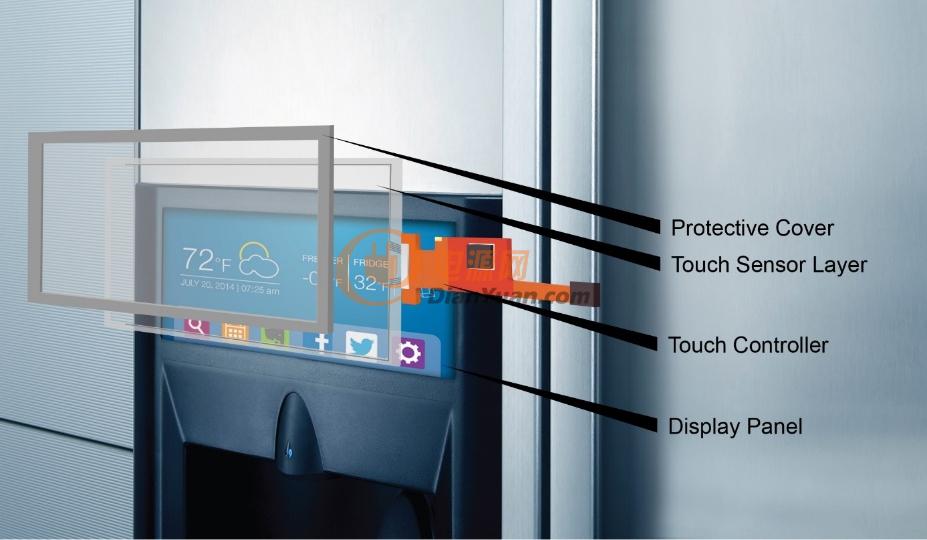

如果屏幕上有薄雾或小液滴,则应支持多点触摸操作。电器应用通常支持两点触摸,但电器设计人员可通过大型显示屏提供十点或十点以上触摸的支持,以便多个用户可以同时触摸。如果用户触摸屏幕时水汇集到一起或者较大的水滴落在水平屏幕上,则应该抑制由水引起的误触摸并且支持正常的单指操作。设计人员应该避免使用盐水等高导电性液体甚至漂白剂等清洁溶液引起的误触摸事件。图2简要介绍了显示面板背后的情况。
图2触摸屏后面的触摸IC中有一系列驱动电极、接收电极以及相应电路,能够准确可靠地检测用户触摸。
触摸屏HMI技术的另一个优势是支持戴手套操作。在厨房里,通常会戴上或薄或厚的手套。在目前交付的电器中,有几种功能未被用于触摸屏IC,这些功能本可为最终用户提供重要价值,但却经常被忽视且不被采用。
在开发过程中打开和调整后,控制器中可选的支持戴手套操作功能可针对厨房里常用的手套(约1.5 mm厚)提供多点触摸(最多10点触摸)。如果用户戴手套站在厨房水槽旁时需要与冰箱或炉子触摸屏连接,就可能会用到手套支持功能。
更常见的是,烹饪时会使用通常由硅树脂制成的厚(最多 5 mm)手套或烤箱手套,由于支持戴手套操作,控制器仍然可以向HMI提供准确的输入。这可以自动发生而无需进入单独的模式,并且可在不使用手套时返回到正常感测水平,因此系统不会过度敏感,从而避免误触摸事件。相比之下,一些控制器要求用户在潮湿、裸露手指、手写笔和手套等模式之间进行选择,无法实时自动检测和调整设置以在所有环境下完成自然且直观的用户交互。
在这些应用中,使用较大按钮时,用户界面往往也更加简单,在设计电器的触摸屏时也应考虑支持手套。
选择合适的触摸控制器/传感器/屏幕
