瑞萨电子全新参考设计简化USB PD与USB-C™电池充电应用开发

经USB-IF认证的参考设计提供了简单的嵌入式解决方案,加速多端口USB-C集线器和多电池移动电源设计
2019-04-03 17:06 来源:瑞萨电子株式会社 编辑:电源网

全球领先的半导体解决方案供应商瑞萨电子株式会社(TSE:6723)今日宣布,推出两款全新参考设计,可简化并加速USB供电(PD3.0)和USB-C™电池充电应用的开发,如USB-C计算集线器、移动电源、汽车充电器、SSD盒、销售终端 (POS) 打印机和桌面显示器。RTK-251-1PowerBank3 和 RTK-251-BuckBoostConverter2 设计套件经USB-IF PD3.0认证,是采用USB Type-C™供电与数据连接标准的全新应用参考设计系列中的首款产品。

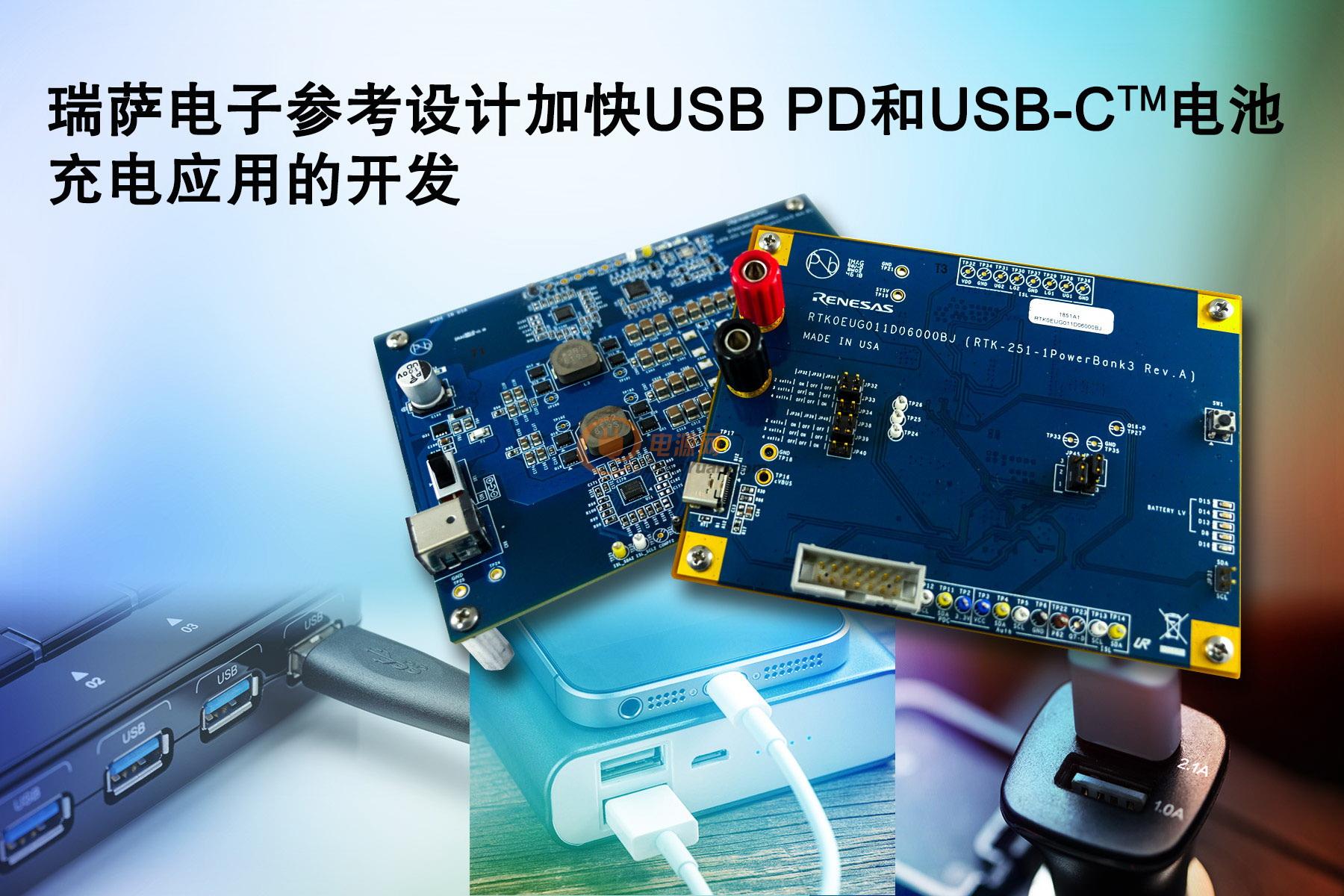

瑞萨电子参考设计加快USB PD和USB-C_电池充电应用的开发

RTK-251-1PowerBank3板是一款3芯(串联)锂离子电池移动电源参考设计,采用了R9A02G011 USB PD3.0控制器和ISL95538B升降压窄输出电压直流(NVDC)电池充电器。该参考设计板是USB-C多电池移动电源的理想之选,它包括一个支持DRP功能的USB Type-C端口,可利用电源和用电器模式双向供电。当移动电源处于用电器模式时,它会向USB PD3.0电源(如AC适配器)请求提供5V、9V、15V或20V电压;当其处于电源模式时,锂离子电池可响应PC、平板电脑或智能手机的请求,向其提供5V或最高20V电压。此外,RTK-251-1PowerBank3可根据主板LED上显示的剩余电池电量转换其DRP角色。

DC/DC模块RTK-251-BuckBoostConverter2采用R9A02G011 USB PD3.0控制器和ISL95338双向升降压稳压器。RTB-251-BuckBoostConverter2参考设计板作为USB-PD AC适配器连接的一部分,是USB-C集线器的理想选择。它兼容19V电压与4.73A直流输入功率,生成USB-PD3.0兼容的VBUS输出功率。该参考设计板支持可编程电源(PPS),并配有两个USB Type-C插座,用于VBUS功率输出。

瑞萨电子电池与光学系统事业部副总裁Andrew Cowell表示,“RTK-251-1PowerBank3和RTK-251-BuckBoostConverter2参考设计带来了经过测试的完整解决方案,并适用于任何设计,可显著加快客户的开发进度。瑞萨电子业界领先的USB-PD和USB-C产品可实现更小的外形尺寸、更快的充电速度和更高的效率,从而显著延长电池寿命。”

RTK-251-1PowerBank3参考设计套件的关键特性:

• 1端口USB-PD移动电源参考设计板包括:

o  R9A02G011供电控制器,支持DRP

o  ISL95538B降压-升压电池充电器支持最多4个电池(默认3个电池设置)

• Type-C端口支持带有PPSx1的PD3.0和带旁路模式的DRP

• 支持OVP、OCP、OTP和UVLO保护

• 支持USB-C身份验证

• SDK示例代码和参数设置通过瑞萨电子USB供电控制器闪存ROM映像生成器软件工具进行配置

RTK-251-BuckBoostConverter2参考设计套件的关键特性:

• 2端口DC/DC模块参考设计板包括:

o  两个R9A02G011供电控制器

o  两个ISL95338升降压稳压器

• DC/DC:3V、5V;PD输出 = ISL95338x2

• Type-C端口支持PD3.0x2

• 12V ~ 19V直流输入

• 支持 PD 输出电压

o  固定输出电压档位 = 5V、9V、15V、20V,及用户额外设置的3个PDO

o  PPS = 20V可编程(3.3V至21V)

• 支持 USB-C 身份验证

• SDK示例代码和参数设置通过瑞萨电子USB供电控制器闪存ROM映像生成器软件工具进行配置

定价与供货信息

RTK-251-1PowerBank3 参考设计套件现可从瑞萨电子全球分销商处购买,建议转售价为119.00美元。

RTB-251-BuckBoostConverter2 参考设计套件现可从瑞萨电子的全球分销商处购买,建议转售价为127.00美元。
