电器元件符号/电路图这么画，不怕你学不会

首先，需要一个制图软件，您可以到网上查找亿图图示，然后下载安装。如果您有其他绘制电路图的神器，也欢迎您与大家分享。

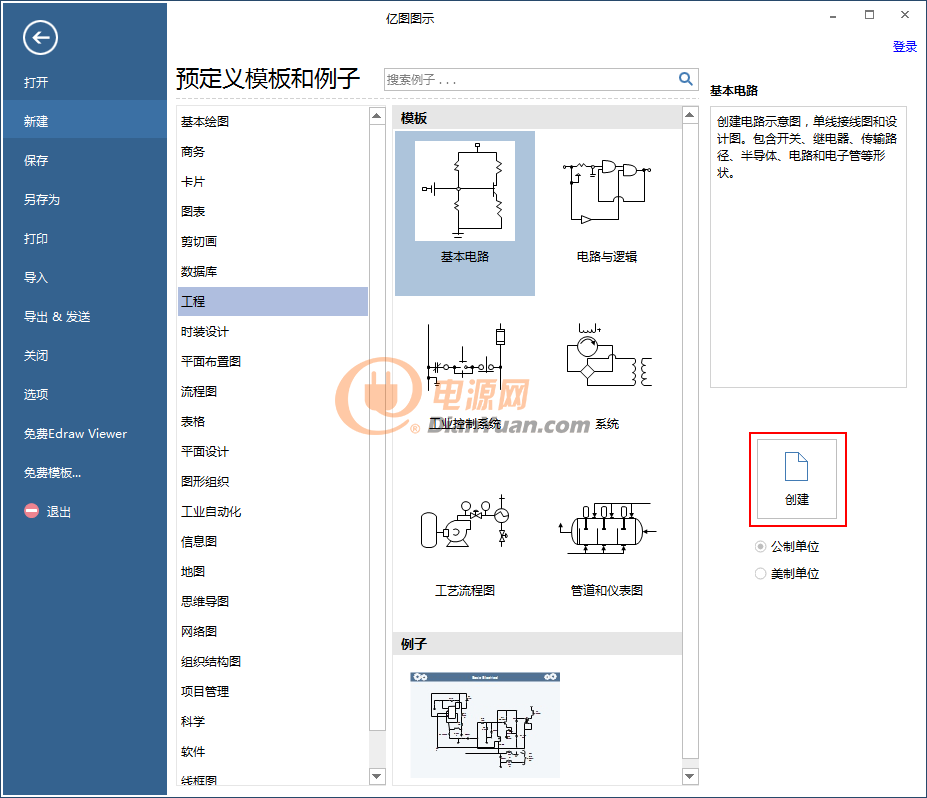

然后打开软件，鼠标单击“新建”-“工程”-“基本电路”，然后点击右侧面板中的“创建”。

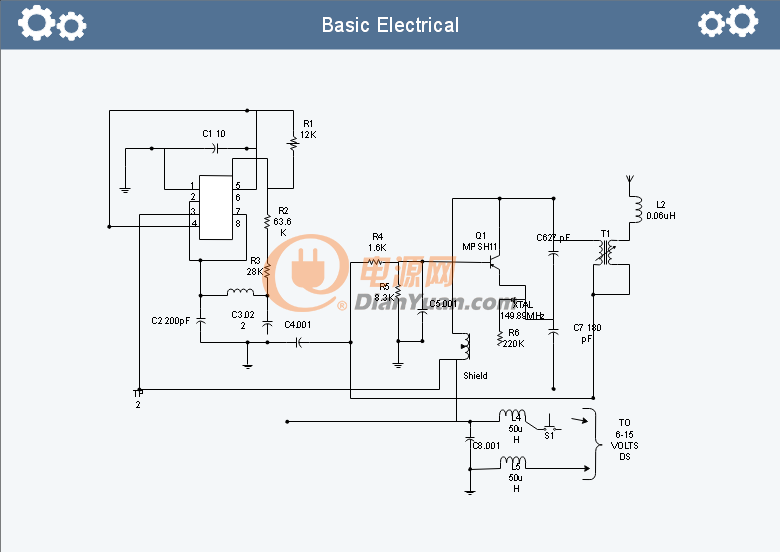

如果需要相关的例子参考，也可以鼠标左键双击下方“例子”中的样式，启动例子，作为绘图参考。

电路图绘制

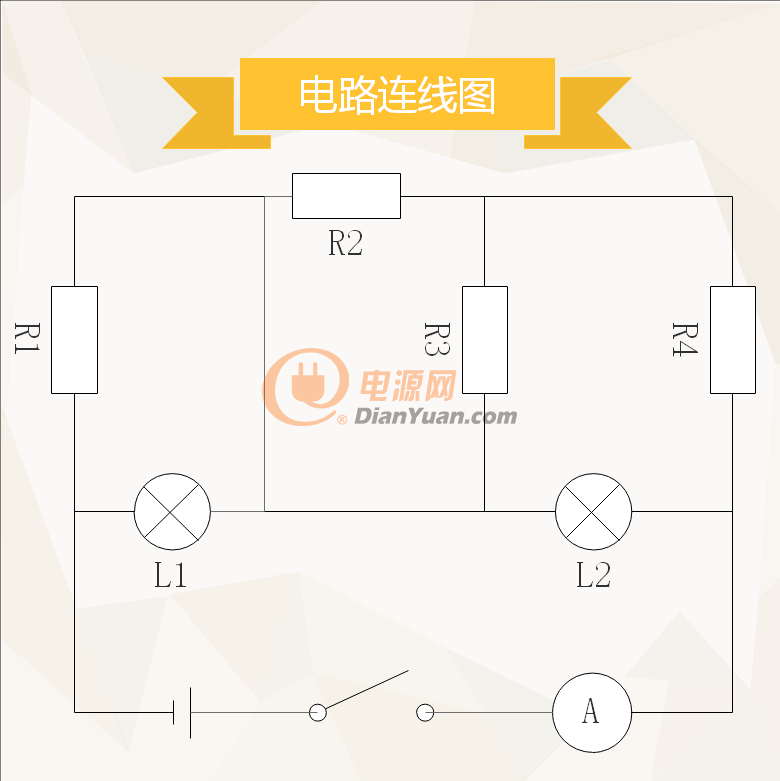

使用软件绘制电路图，基本包括以下三个步骤：电子元件布局、电路图连线、美化电路图。小编以一个最为简单的基本电路为例子，教会大家如何按步骤完成电路图的绘制，并顺便讲解绘制电路图的一些特点。

一、电子元件布局

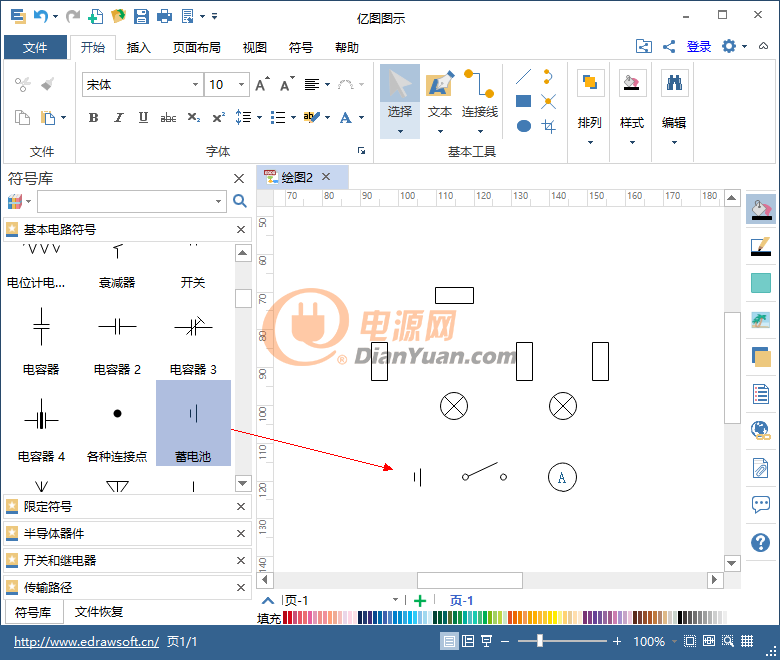

电子元件是组成电路图的基本单元，也是绘制电路图的基础符号。在软件的“符号库”中，您可以找寻到各种电子元件符号，然后将所需的电子元件符号从“符号库”拖动至画布中即可。另外，开关以及电源符号也应该拖动至画布中。

对于简单的电路图，我们可以先对电子元件做基本的布局，后续再连接优化。倘若电路图较为复杂，则建议是边布局边连线。

二、电路图连线

在软件设置面板区域，选择“开始”-“连接线”(或使用快捷键Ctrl+3)。

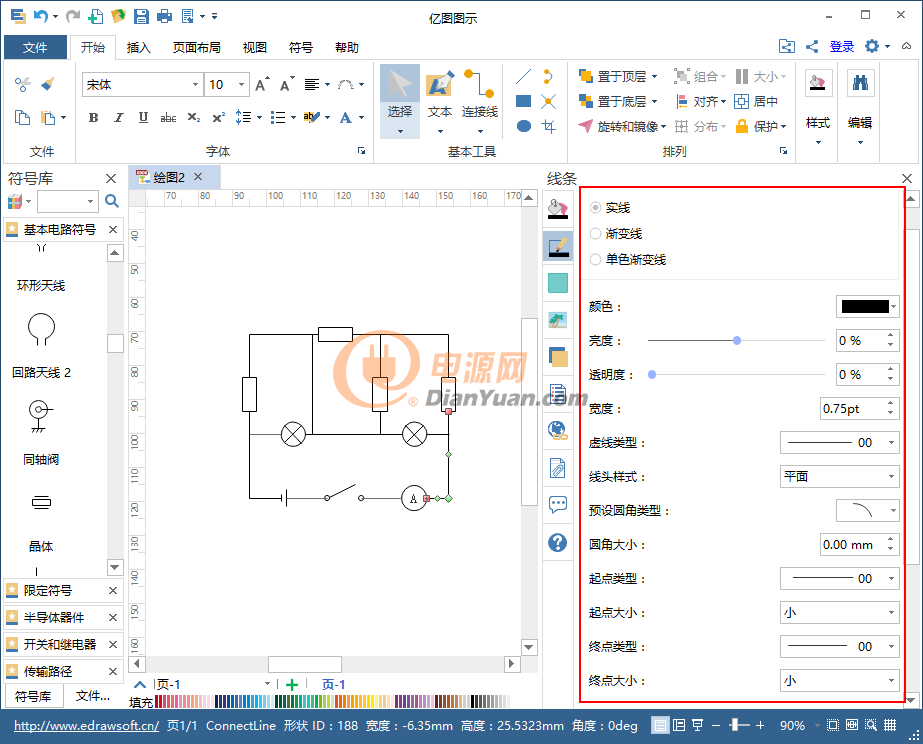

系统默认的连接线符号是带箭头，此处可以在右侧属性面板里进行修改，同时也可以按照个人的需求，对连接线的粗细、颜色以及圆角类型等属性进行设置。

特色功能一：图示每个电子元件符号右上角都有一个浮动按钮，选择不同的状态，画布上的符号状态随即发生变化，无需另外从符号库里置换符号。

特色功能二：使用连接线的时候，当连接线接近电路符号的时候，系统会自动将线条吸附在电路符号上。

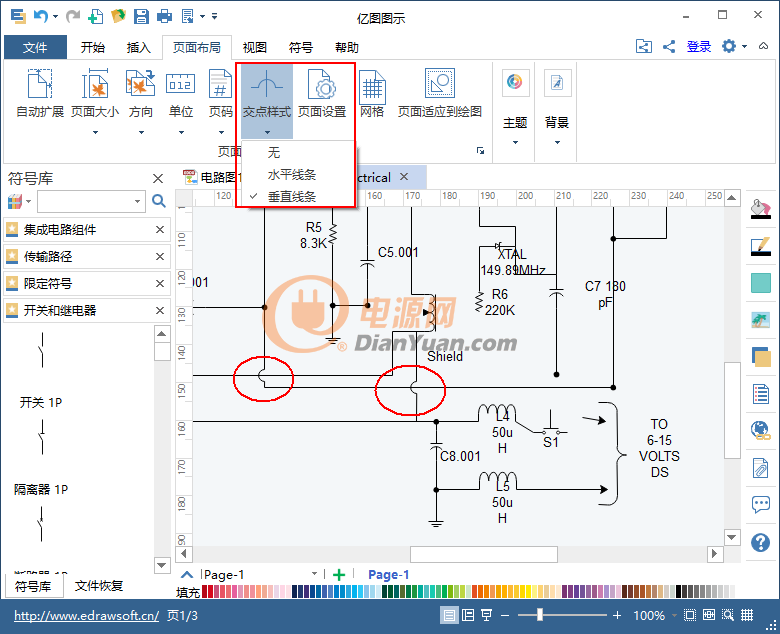

特色功能三：对于复杂的电路图，开启“交点样式”的功能后，当线条交叉的时候，会生成拱形交叉。此功能可以避免误读电路图。

三、美化电路图

在这一个过程中，我们需要为电路图标注代号、添加背景、添加标题栏等，目的是完善电路图。

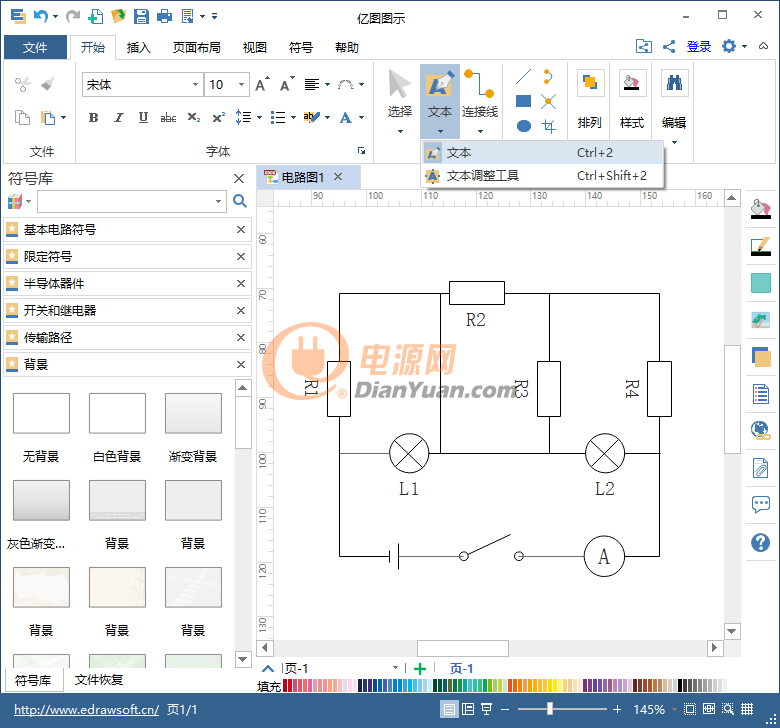

1、标注代号：标注代号的方式有两种。一种方法是在软件设置面板区域，选择“开始”-“文本”(或使用快捷键Ctrl+2)，鼠标拉动出一块空白区域，输入文本内容。另外一种比较简单，可以直接鼠标双击电子元件即可输入文本。

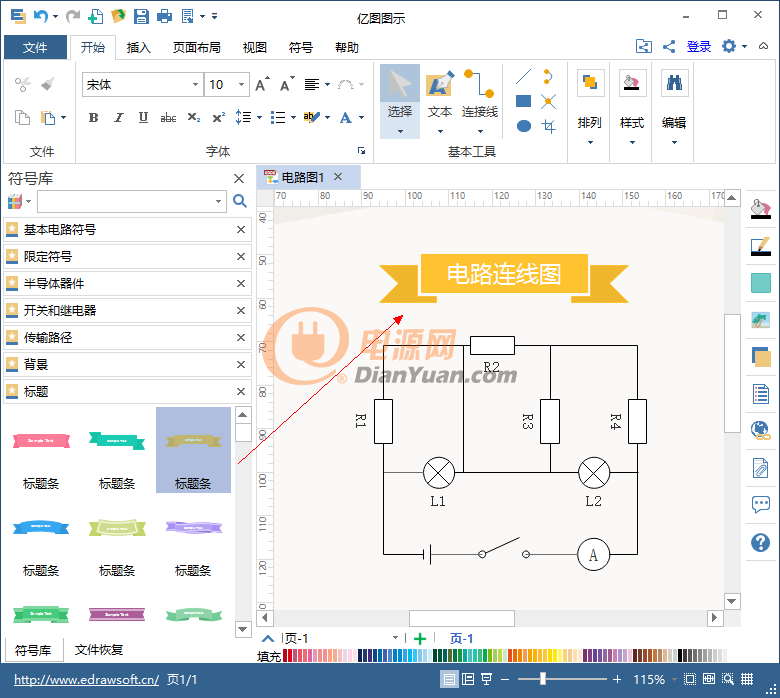

2、添加背景和标题栏：在符号库中搜索背景，选择合适的背景图样式拖动至画布中，系统就会为之一键生成。添加标题栏的方式也同样如此，但需要修改文本。

四、其他注意事项

1、如果电路图周边有很多空白，可以选择鼠标右键“页面适应到绘图”。

2、软件支持打印功能，在顶部菜单有对应的操作按钮。

3、电路图支持导出为png、jpg、pdf，以及office软件的相关格式。
