三菱电机株式会社开发了满足电气化铁路、电力等大型工业设备应用的新一代大容量功率半导体模块——New Dual X系列HVIGBT模块。采用新封装的模块能够满足市场对新一代逆变器产品的更高功率和更高效率要求,而且标准化的封装易于实现灵活的系统设计。
关于样品提供,从2017年3月开始提供3.3kV产品(LV100封装),从2018年开始依次提供1.7kV产品、3.3kV产品(HV100封装)、4.5kV产品和6.5kV产品。此外,1.7kV以下产品也有计划开发。
本产品将在“TECHNO-FRONTIER 2016 -MOTORTECH JAPAN-”(4月20-22日于日本幕张举行)“PCIM※1Europe2016”(5月10-12日于德国纽伦堡举行)以及“PCIM※1Asia2016”(6月28-30日于中国上海举行)上展出。
※1.PCIM:Power Conversion Intelligent Motion
新品特点
1.降低功率损耗,为逆变器的大容量化和高效率化做出贡献
・通过采用CSTBTTM※2结构的第7代IGBT和RFC二极管※3,降低功率损耗
・降低内部电感的封装技术,优化产品性能
・扩展AC主功率端子为3个,使电流密度均匀分布,为逆变器的大容量化做出贡献(LV100封装)
※2.载流子存储式沟槽栅型双极晶体管
※3.Relaxed Field of Cathode Diode:通过在阴极部分地增加P层,反向恢复时注入空穴,因而使得恢复波形变得平缓,并且能够抑制电压尖峰。
2.采用相同的外形封装,易于实现逆变器结构设计和扩容
・两种绝缘耐压不同的封装(LV100、HV100)采用相同的外形尺寸
・标准的端子配置,易于并联和扩容
・涵盖最高耐压6.5kV产品的产品阵容
・提高系统结构设计的灵活性和扩展性,可实现逆变器扩容
3.力求成为行业标准的新封装,有助于逆变器的设计高效化
・采用与其他公司产品※4相同的外形尺寸,同时保证了端子和安装位置的兼容性
※4.Infineon Technologies AG(德国的半导体公司)的产品XHP2/XHP3

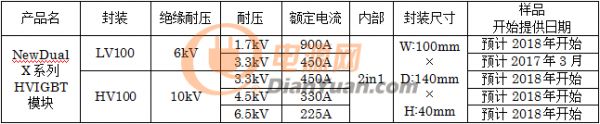

开发品的概要
开发背景
大容量功率半导体模块是大型工业设备的关键部件,主要用于数千瓦乃至数十兆瓦的各种功率变换器。本公司到目前为止一直生产耐压高达6.5kV、额定电流高达数千安培的产品。
为了扩大可以对应多种应用的功率变换器的产品阵容,满足逆变器的大容量化和高效率化,以及设计高效化和供应稳定化,市场提出了各公司产品封装兼容的要求。
本公司此次为满足市场需求,开发了新一代大容量功率半导体——New Dual X系列HVIGBT模块。通过配置最新的第7代IGBT和RFC二极管以及采用新型封装,满足逆变器的大容量化和高效率,并采用与其他公司产品相同的外形封装,为逆变器系统的设计高效化做出贡献。
商标
CSTBT是三菱电机株式会社的注册商标。
制作工厂
三菱电机株式会社 功率器件制作所
〒819-0192 福冈县福冈市西区今宿东一丁目1番1号
销售公司
三菱电机机电(上海)有限公司
上海市长宁区兴义路8号上海万都中心29楼
邮编:200336
TEL:+86-21-5208-2030 FAX:+86-21-5208-1502
三菱电机(香港)有限公司
香港太古城英皇道1111号太古城中心一座20楼
TEL:+852-2210-0555 FAX:+852-2510-9803
