入门必看的可控硅调光灯电路系统设计分享

对于可控硅调光灯电路系统方面的问题，我们之前曾经为大家提供了一些比较基础的技术性解读。当然，这些基础性的内容主要目的在于帮助大家了解并掌握基础问题，在应用时还需要依靠实际案例进行分析。下面我们来看两组简单的可控硅调光等电路系统案例，希望通过本文的分享，对各位技术人员的日常学习和设计工作带来一定帮助。

简单的单向可控硅调光灯电路

图1

图1中所展示的是目前最为简单的单向可控硅调光灯电路，也是接触可控硅调光电路系统知识中最为基础的内容，这一类的基础知识能够帮助大家可控硅调光电路系统。如图所示是一个最简单的单向可控硅调光灯电路，它将两只3～5A/600V单向可控硅反向并联，再用一只100kΩ电位器将它们的门极连接起来，便可构成一个负载功率为200W的无级调光器。

简单的双向可控硅调光灯电路

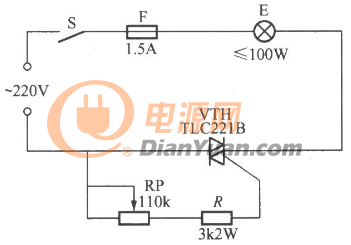

在了解了最为简单的单向可控硅调光灯电路之后，我们也要掌握一些有关于双向可控硅调光灯电路方面的知识，下面来为大家介绍最简单的双向可控硅调光灯电路。本电路图所用到的元器件为TLC221B，其电路系统如下图图2所示。

图2

图中是双向可控硅调光灯电路系统的展示。与单向可控硅调光灯电路相同的是，他们都属于可控硅调光灯电路的基础，能够帮助大家迅速理解所学的可控硅调光灯电路系统的基础知识。如图是一个最简单的双向可控硅调光灯电路，双向可控硅的特点是只要在其控制极上加上适当的触发脉冲或控制电流，无论在交流的正半周还是负半周，均可导通，导通时间与所加的脉冲宽度及门极电流大小有关。调节RP可改变灯泡E的亮度大小。
