TI的优秀LED驱动电源助力矩阵广告牌发展

城市的夜晚被霓虹装点得五颜六色，而这些绚丽夺目的灯光主要来自于LED技术。随着近年来LED矩阵技术的成熟，这些依靠LED技术的广告位价格也降低到中小型商家可以接受的范围。因此LED矩阵技术在近几年内成为了除了LED照明之外受到关注的技术。

时刻关注产业动向与设计者需求的TI推出了一系列LED驱动电源产品，如TLC5954、TLC5955、TLC5958三个系列产品。这三种商品为设计者提供三个等级的集成度，支持不同程度的灵活性。

为什么需要48组输出呢？在当前的LED标牌市场，16输出驱动器使用量最大。在TI，TITLC5920就是一个实例。因此，具有48组输出的器件是普通16输出器件通道数的三倍，不过更多的输出将支持全色标牌应用中红、绿、蓝（RGB）三种颜色的LED灯。

在典型LED显示系统设计中，一个模块包含16×16个像素和3个实现驱动所需的16通道器件：

IC1：16×16，红；

IC2：16×16，绿；

IC3：16×16，蓝；

在将3个16输出器件的使用与一个48输出器件进行对比时，明显的优势是后者具有更高的集成度，可将PCB上驱动器IC的数量减少3倍。这可简化PCB布局。

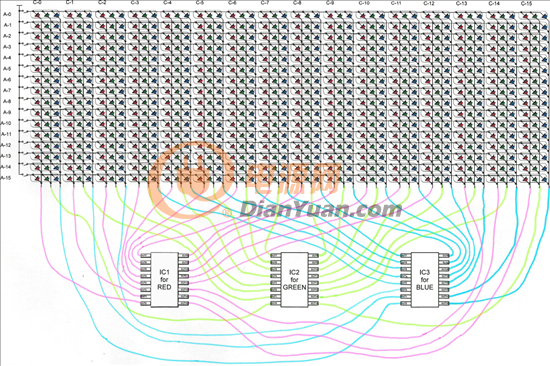

图1 3个16通道LED驱动器IC

图1是采用3个16输出驱动器的普通LED布局与采用1个48输出驱动器的相同布局的比较。在每张图的上半部分有256（=16×16）个RGB3合1LED灯，相当于768个独立LED灯。使用48通道驱动器可显著简化设计，无需线路跨接。

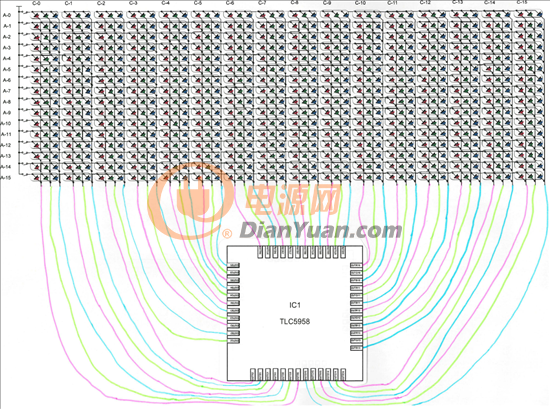

图2 单个48通道LED驱动器IC

例如，我们可以看看采用48通道TLC5958的TIDesign。在本实例中，4层电路板上有一个64×64像素的矩阵设计，它比以上实例大16倍，总共有12，288个LED。

当设计者考虑在下一款设计中采用这些48通道驱动器时，这里提供的一些信息可为系统选择理想的器件。TLC5954LED驱动器使用最简单，不仅集成亮度控制功能，而且还可通过软件提供高度的灵活性。它没有集成PWM生成逻辑，但包含可直接控制输出级开关的长移位寄存器。要驱动TLC5954，需要一款功能强大的处理器（FPGA、DSP和/或ASIC）向移位寄存器发送开关数据。TLC5954的优势在于软件代码可通过处理器做您想做的任何事情。例如，您可实施复杂而精密的扩频PWM信号控制来避免或最小化EMI问题。

TLC5955LED驱动器在集成度和灵活性方面处于这3款器件的中间水平。该器件集成业经验证的ES-PWM控制，允许使用较低功耗处理器控制该驱动器。

48通道LED显示器驱动器系列的第三款器件是高度集成的TLC5958。它集成48KbRAM，支持高达32倍的时分复用控制。该多路复用技术可减少PCB上的驱动器IC数量。如果没有集成RAM，就很难实现高质量视频输出影像，因为时间空挡太短。此外，TLC5958还集成预充电FET和低灰阶增强功能，特别适合高倍时分复用显示系统。

随着LED技术的不断创新，与之相关的一些技术也在不同的进步，LED标牌用矩阵就是这其中的佼佼者。通过本文的介绍，相信大家都对于TI的这三款产品有了自己的理解，设计者们可以根据不同的设计需求来决定使用这三款产品中的其中一个，相信一定会带来意想不到的收获。
