PushButton重启控制器XC6190系列

开发了用于从穿戴式机器等的外部按钮输入信号来重新启动系统的按钮重启控制器 XC6190系列产品。待机时的消耗电流极小仅为 0.01μA(TYP.)。重启延迟时间内部固定的产品不需要电容及电阻等外接零部件，实现了小面积实装。

XC6190系列产品是用 2个开关(实体按键)，在指定时间(重启延迟时间)内，通过在 SW1端子、SW2端子双方输入“L”电平，为系统提供重启信号的定时复位 IC。 A型通过调整外接电阻 RT，可在 1s～20s之间设定重启延迟时间(TDL) B型在内部固定 TDL，把 TS端子接到“ H”电平时为 12.5s，“L”电平时为 7.5s。此外，重启信号(TRSTB)在输出了 0.4s(TYP)之后，自动返回稳定状态。待机时的消耗电流极小仅为 0.01uA(TYP.)，有利于延长蓄电池的驱动时间，由于使用了小型 USPN-6及 USPN-6B01的封装，能减少实装面积。为了防止 IC错误工作，作为保护功能，搭载了UVLO功能。

XC6190系列特点

● 输入电压范围1.75V～6.0 V

● 消耗电流0.01μA(待机时、TYP.)

● 输出形式 N沟道开漏、CMOS

● RSTB端子 SI NK电流 30mA(VRSTB=0.3V)

● 工作温度范围-40℃～+85℃

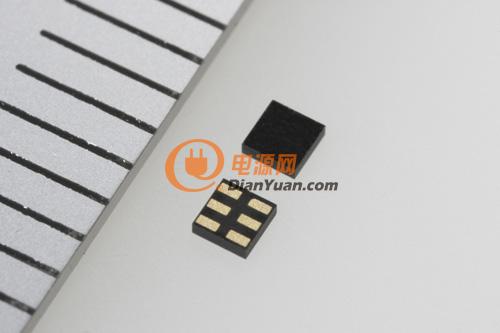

● 封装 USPN-6、US PN-6B01

● 适应环保要求对应 EU RoHS规格、无铅

用途

● 穿戴式机器

● 便携式音乐播放器

● 便携式游戏机

● 无线耳机及耳麦

● 移动式通信设备

● 智能手机及功能手机

● 搭载了按钮的各种应用

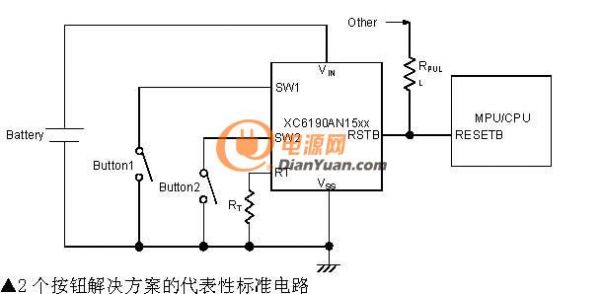

2个按钮解决方案的代表性标准电路
