pt100测温电路(经典测温范围)

pt100测温电路(经典测温范围):温度传感器PT100，可以工作在-200度到650度的范围。整个电路分为两部分，一是传感器前置放大电路，一是单片机AD转换和显示控制软件非线性校正等部分。

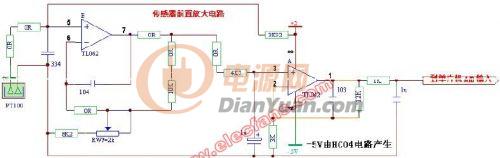

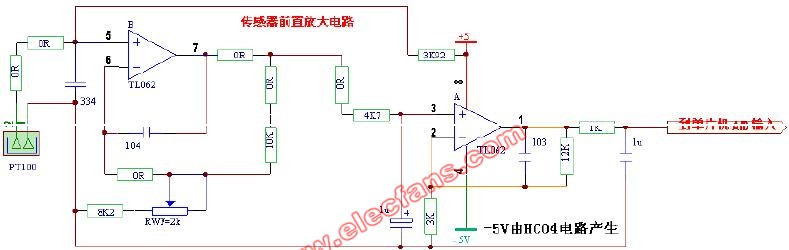

传感器前置放大电路：

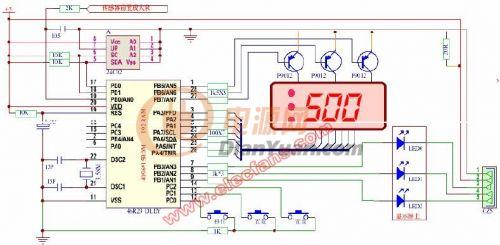

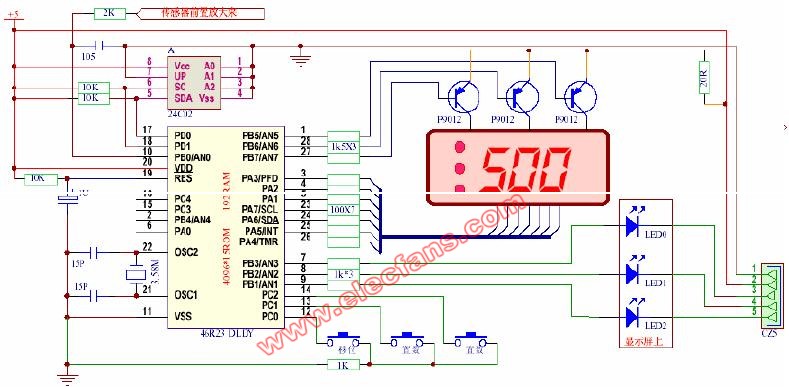

后级单片机的电路原理图：

PT100计算公式

PT100计算公式

热电阻是中低温区最常用的一种温度检测器,它主要特点就是测量精度高,性能稳定.下面的是在单片机程序中我自己使用计算公式:

一:相关资料中给出的公式:

1. 铂热电阻的温度特性.在0~850℃范围内

Rt=R0(1+At+Bt2)

在-200~0℃范围内

Rt=R0[1+At+Bt2+C(t-100)t3]

式中A,B,C的系数各为:

A=3.90802×10^-3℃-1

B=-5.802×10^-7℃-2

C=-4.27350×10^-12℃-4

2. 铜热电阻的温度特性:在-50~150℃范围内

Rt=R0[1+At+Bt2+Ct3]

A=4.28899×10^-3℃^-1

B=-2.133×10^-7℃^-2

C=1.233×10^-9℃^-3

二,程序中我自己使用的计算公式:

2.温度测量技术(PT100):

当T< 0

RT=Rt

当T > 420

RT= Rt+ Rt2*2.15805393*10-6

当0

RT= Rt*[1+(R420-Rt)*3.301723797*10-7]+ Rt2*2.15805393*10-6

相关系数及说明:

RT为对应与温度的线形值,其结果等效于显示温度值

Rt为实际测量的阻抗值,其值是已经减去100Ώ(电桥差放的参考值)的值

对应的16进制值:

3.301723797*10-7 = B142h * 2^-37

2.15805393*10-6  = 90D3h * 2^-34

R420 = (25390-10000)*2.517082601*128 = 4BA8F3h(4958451.35736192)

其中这里的结果都是已经乘100的值,在显示的时候应该先处理.

三:温度测量技术(CU50):

RT=Rt(1+at)

RT和Rt分别为温度为T℃和0℃时候的阻抗值.

a为铜电阻的温度系数.一般取4.25×10^-3/℃~4.28×10^-3/℃
