请教反激变换器关断期间振荡波形问题 有SABER仿真文件图

学习台湾人编译的小日本的书籍《最新交换式电源技术》,此书很经典,很实用,强力推荐。网上能下载到,不传了

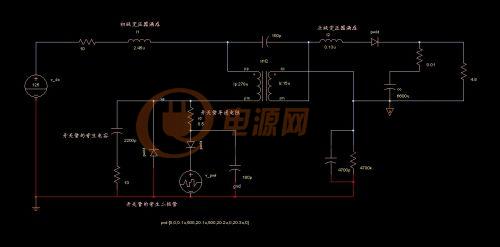

对于反激变换器一些问题请教,原理图如下





下面是仿真文件

bhd1

次级绕组在开关管关断期间,把变压器中储存的能量传送到次级,次级绕组电流斜率按说与输出负载有关,为什么我调整仿真文件中负载电阻,次级下降斜率没变化,是那些地方理解错误了请各位老师指点下!



全部回复(8)
正序查看
倒序查看
2011-08-10 13:33
关注 友情支持下!
0
回复
2011-08-10 13:41

次级绕组电流下降斜率是不变的。当原边开关管关断后,变压器存储的能量向副边释放,变压器实际上相当于一个储能电感,因此对于变压器有:Vo=L*di/dt,也就是di/dt=Vo/L,输出电压和电感都不变,因此电流的斜率也是不变的

0
回复
2011-08-10 13:42
我也正在学习中,saber有点难入手,努力学习中 帮顶...
0
回复
2011-08-10 13:50
@冰上鸭子
我也正在学习中,saber有点难入手,努力学习中帮顶...

 fly 您说的很对,谢谢大家了

0
回复
mujian123
LV.5
6
2011-08-10 14:34
@冰上鸭子
我也正在学习中,saber有点难入手,努力学习中帮顶...
0
回复
2011-08-10 19:18
@mujian123
[图片]

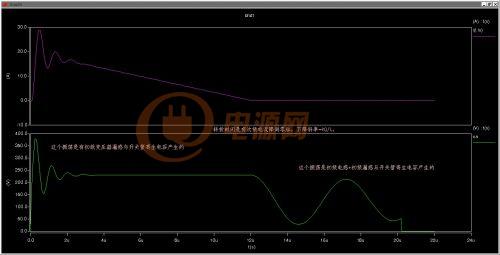

变压器次级下降斜率di/dt=Vo/L

如何准确计算出关断到变压器次级电流减小到零的时间?请老师指点下

 仿真文件中输出滤波电容初始电压设定为24V

0
回复
2011-08-10 23:38
@huiyong828
变压器次级下降斜率di/dt=Vo/L如何准确计算出关断到变压器次级电流减小到零的时间?请老师指点下[图片] 仿真文件中输出滤波电容初始电压设定为24V

变压器次级电流下降到零的时间dt=dIs*Ls/Vo   Is=Ip*(Lp/Ls)^1/2

仿真中设定的初级峰值电流IP=4.6V VO=26V  LP=258uH  ls=15uH

dt=11.5uS



请各位老师指导

0
回复
2011-08-11 08:50
@huiyong828
变压器次级电流下降到零的时间dt=dIs*Ls/Vo  Is=Ip*(Lp/Ls)^1/2 仿真中设定的初级峰值电流IP=4.6VVO=26V LP=258uH ls=15uH dt=11.5uS[图片] 请各位老师指导

dcm模式下 次级电流下降的时间Tr就是,变压器磁复位时间,Ton+Tr+T1=T(t1是死区时间)也可伏秒平衡Vmin*Tonmax=(V0+Vd)Np/Ns*Tr
