【拆机】拆解个KIS-3R33S降压DC-DC模块

   公司有好多KIS-3R33S降压DC-DC模块,想看看小黑匣子有什么东东。于是就拆解一个。

  下面说下这个模块参数:模块输入4.75V起,最高23V(有人试验到30V没烧,但不建议这样做); 输出可以从那个0.925V起调,一直到20V,电流可达3A,短时4A,有人试验到6A没烧,但不建议这样,电感也受不了。 用两个内置的MOSFET进行同步整流,效率可达95%。

  下面看下正面貌

下图是背面的,有7根脚

 下面开始拆解  。拆解从后面开拆,拆完后,看到有散热硅脂。

正面有个大电感,也有散热硅脂,毕竟输出电流大。

刮开硅脂后,可看到是10UH的电感

没想到降压芯片是MPS家的MP2307。

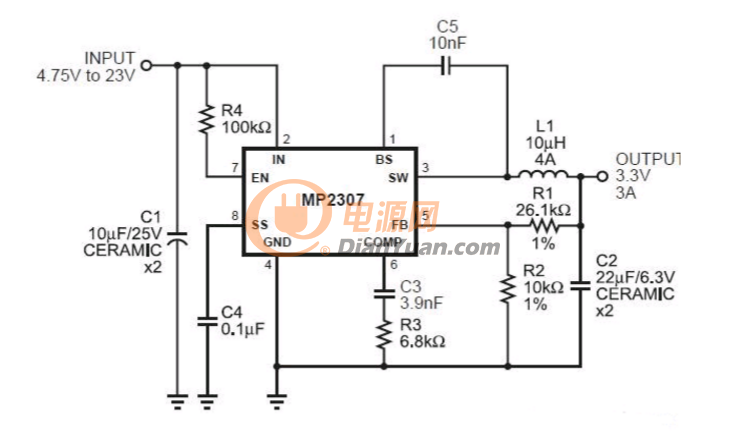

下面是MP2307芯片简介
