1. Buck和Boost电路。
他由斩波开关VT和为了达到平滑直流输出的LC滤波电路组成。
他是最简单的拓扑结构。由串联的功率开关管的导通和截止来控制。当开关管导通时，输入电压加到电感的输入端，电感另一端接输出电压，续流二极管VD承受反向电压截止。当功率管截止时，电感迫使二极管导通续流。一个周期完成，控制导通时间，就能调节输出电压。
Buck 降压变换器， 输出电压=输入电压*占空比。
他由斩波开关VT和为了达到平滑直流输出的LC滤波电路组成。
占空比只会比1小，所以 输入电压<输出电压.只能降压。
Buck 电路只要一个电感，没有变压器，输入和输出不能隔离。
就存在危险，一旦功率开关管损坏短路，输入电压将直接加到负载电路上。
将导致用电设备过呀损坏。
待续中，简单的两天一个，复杂的要多点时间。
下接 4，10，14
+++++++重要说明：108帖改写了部分东西.谢谢!
今天写Boost升压变换器，也就是反激变换器。
为什么叫反激变换器，因为功率管导通时将能量储存在电感中，在功率开关截止时将能量传输到负载上。
输出=输入/(1-占空比) 里面的L电感很重要！

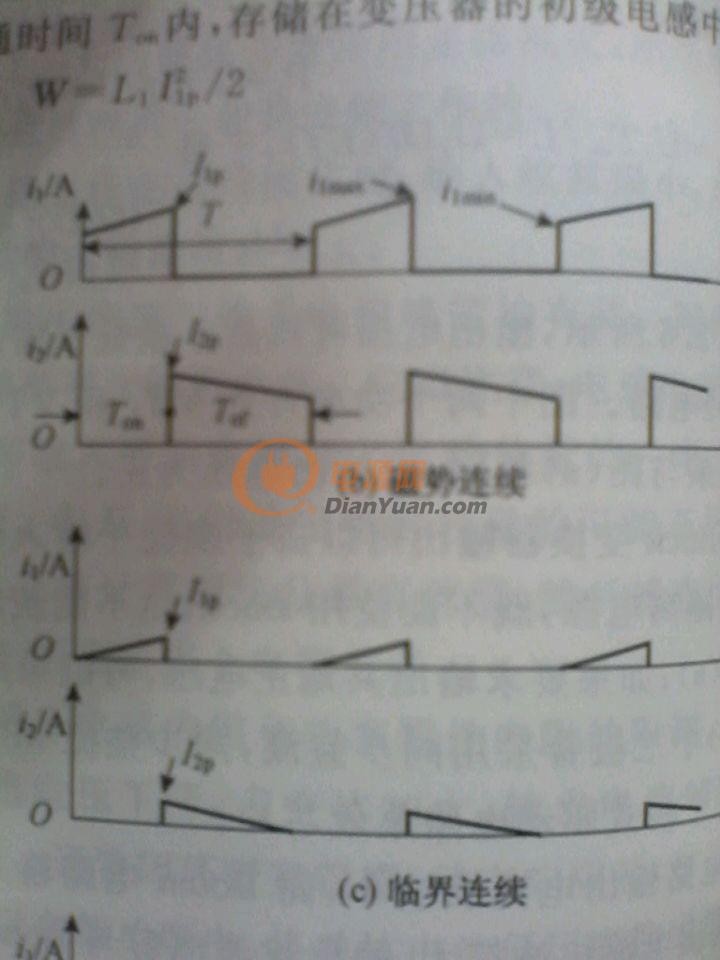

根据功率开关的导通和截止时，变换器电感的电流连续性，可以分为，断续模式（小功率），临界模式，连续模式（大功率）。
这三个模式，个人感觉在反馈环路什么的区别很大！还可以分为，隔离，非隔离。
上图为非隔离，我们先讲这款
。
Boost跟Buck一样，输入输出工地，电路没有隔离。但是功率管在方式短路开路时，对负载没有危险。
就是最坏情况，也就输出等于输入。由于在截止时输出电压等于输入电压+电感电动势，所以输出电压要高于输入电压，也就能升压了。
但要注意，最关键的。如果输出轻负载或者没有负载，反馈环工作失败的话，输出滤波电容上面的电压只充不放，那就麻烦了
。会炸的哦！
！

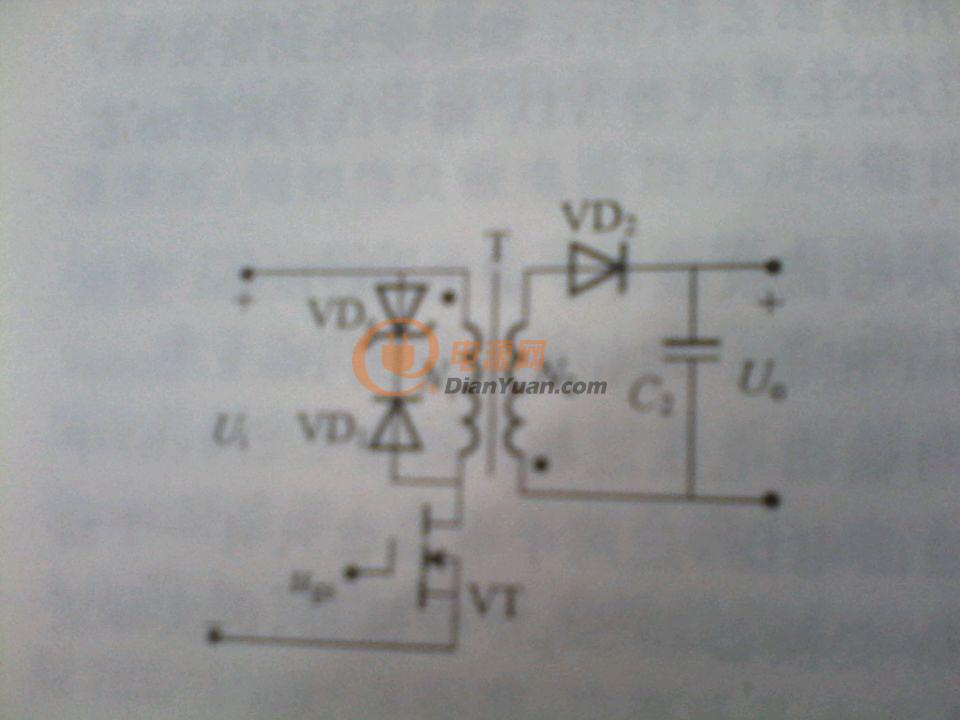

第3种，也就是隔离反激变换器。算是第二种的变形。
从这里开始，会多写一点，这部分太能用了。从充电器，到配电器，及模块电源，都有他。感觉他是万能的。
11帖有个团长问我在4帖上面的 “反激变换器的拓扑结构属于boost升压拓扑 我也是第一次听说 ！！？！！”
他可能一直在用反激电路做充电器什么的，是降压的 。反激电路也可以用来升压，比如功率因数校正电路，LED驱动里面不是很多？！
220V整流到300不滤波，PFC直接升到380,400，恒常用的！
个人感觉这个公式异常重要 初级电感 L1 = （Ui*D）^2 η/2fp0
因为反激变压器，用来储能，滤波，还用来变压。初级电感量十分重要。L1 （初级电感），在功率管VT导通时，输入电压在电感两端形成上证下负的电感量，此时是储能效果（—次级因为同名端的问题，VD是截止的不参加工作—）。
功率管截止时，电感L1的反电动势开始工作，次级接受到了互感。VD导通，开始向负载提供能量，
这个时候，开始起到变压器的功能，C电容用来消除间断供电的纹波。当电感量销售的差不多后，功率管再次导通。
由于反激隔离变换器的特性，他是不能直接使用电源端传递的能量是在开关管截止时互感的作用工作的，所以功率做不大。
输出波纹也比较高。但结构简单，连滤波器都不要，还可以多路隔离输出，各路之间的输定，有一定的稳压效果，但当附路，
负载在重时就不行了，因为附路的电压信号并不能直接传递到反馈端。
VT导通和截止时，各点电压与电流的关系，需要好好分析！
移步34帖
反激是buck-boost拓扑
