多图详解 | 开关电源几种常见驱动电路

2019-05-17 09:32 来源:互联网 编辑:Angelina

本篇文章主要针对常见开关电源几种驱动电路进行详细分析,图文并茂,大家好好学习一下吧!

1.MOSFET的开关过程

多图详解 | 开关电源几种常见驱动电路

MOSFET的开通过程

多图详解 | 开关电源几种常见驱动电路

MOSFET的关断过程

多图详解 | 开关电源几种常见驱动电路

2.栅极驱动电路的类型

直接耦合型驱动电路

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

脉冲变压器耦合型驱动电路

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

电容耦合型驱动电路

多图详解 | 开关电源几种常见驱动电路


多图详解 | 开关电源几种常见驱动电路

电容耦合型驱动电路–改进型I

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

电容耦合型驱动电路–改进型II

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

用于双管正激的驱动电路

多图详解 | 开关电源几种常见驱动电路

用于桥式变换器的驱动电路

多图详解 | 开关电源几种常见驱动电路


多图详解 | 开关电源几种常见驱动电路

3.驱动电路设计中的实际问题

•电容耦合型驱动电路中的振荡

•桥式变换器中的驱动电路

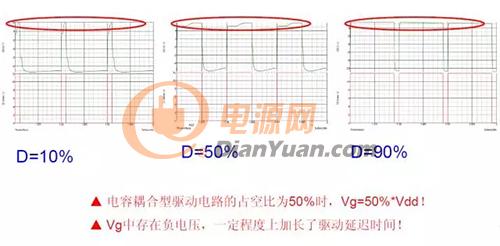

电容耦合型驱动电路中的振荡

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

桥式变换器中的驱动–常用电路

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路

桥式变换器中的驱动–改进电路

多图详解 | 开关电源几种常见驱动电路

多图详解 | 开关电源几种常见驱动电路
