成本一元的RS触发器简单改造

2016-01-11 09:30 来源:电源网综合 编辑:铃铛

想要掌握各类触发器的知识,首先就需要对RS触发器有一个系统且深入的了解。这是因为RS触发器别称“基本RS触发器”,是所有各类功能触发器的最基本组成部分。因此只有掌握了RS触发器,才能为接下来的学习与设计打下坚实的基础。本文将为大家介绍一种基于RS触发器的CD4011,该款触发器机构简单成本低廉,造价仅为1元,非常适合在学习初期从来进行实践操作。

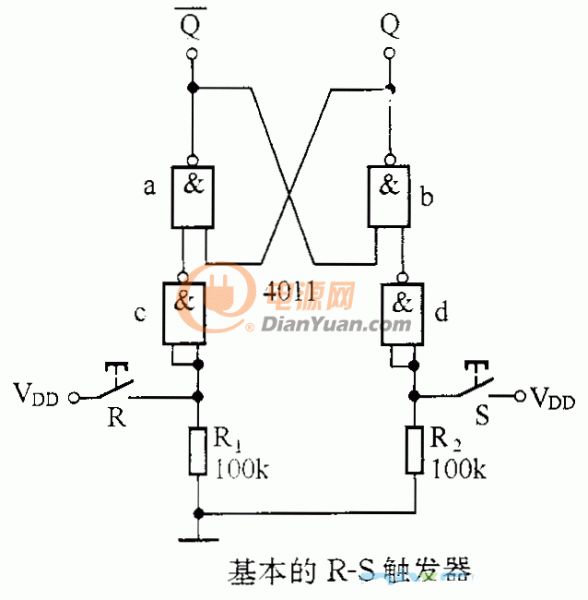

大家都知道,基本触发器是计数器、分频器等一系列基本单元电路的基础。如图1所示为基本的R-S触发器,其逻辑功能是:S=1、R=0,Q=1、—Q=0;S=0、R=1,Q=0,—Q=1;R=S=0,Q、—Q保持原来状态不变;S=R=1,互为约束,不允许使用。图1中门a、b为触发器的主体,门c、d只对输入触发信号的极性进行变换,不使用门c、d时,如图所示,即成为“0”触发有效的R-S触发器。

2-7
图1

2-8
图2

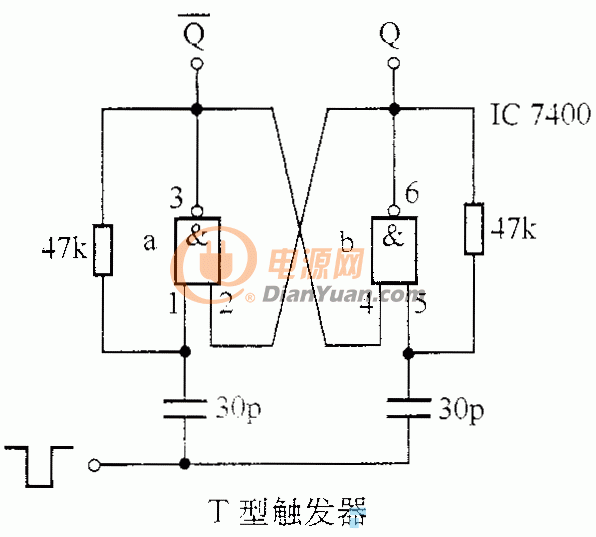

基本R-S触发器按图2的方式连接即构成T型触发器。在稳态时,必定有Q=1,—Q=0或—Q=1,Q=0两种状态之一,假如稳态时Q=1,—Q=0,则与非门②⑤⑥脚为“1”,①③④脚为“0”,此时门b被封锁。在输入脉冲负跳变的作用下,经30P电容在门a、b①⑤脚产生一负跳变,门a、b的状态翻转为Q=0,—Q=1;同时,下一个负脉冲来到时,触发器状态再次翻转为Q=1,—Q=0。因此,该触发器每当触发脉冲发出时,输出状态就改变一次。该电路输出端加上继电器、可控硅驱动电路,就成为轻触式电子开关。

以上就是基于RS触发器能够构成的CD4011,由于结构简单且较为基础,非常适合初学者进行研究。感兴趣的朋友不妨按照文中的介绍,对RS触发器进行改造,复习文中知识的同时也能够增加动手能力。
